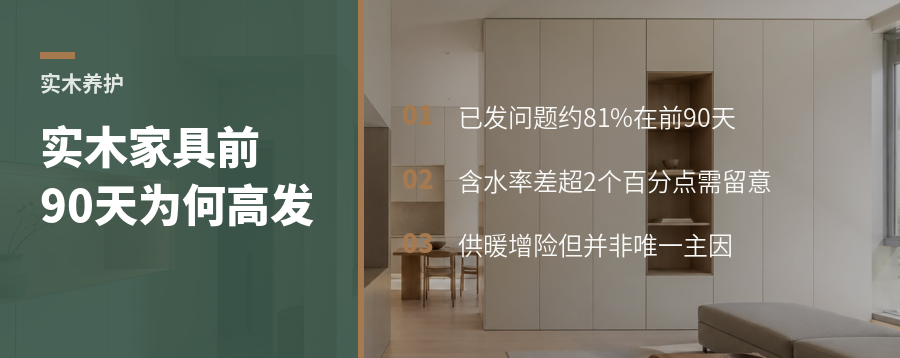

实木家具开裂变形，为何多发生在到家前90天

一张实木餐桌在展厅里状态稳定，送到家两周后，桌面却出现细缝。很多人会先怀疑木材质量，或认为只有冬季供暖才会引发开裂。相关统计显示，实木家具开裂和变形更集中的阶段，其实是到家后的前90天。

81%的问题集中在哪里

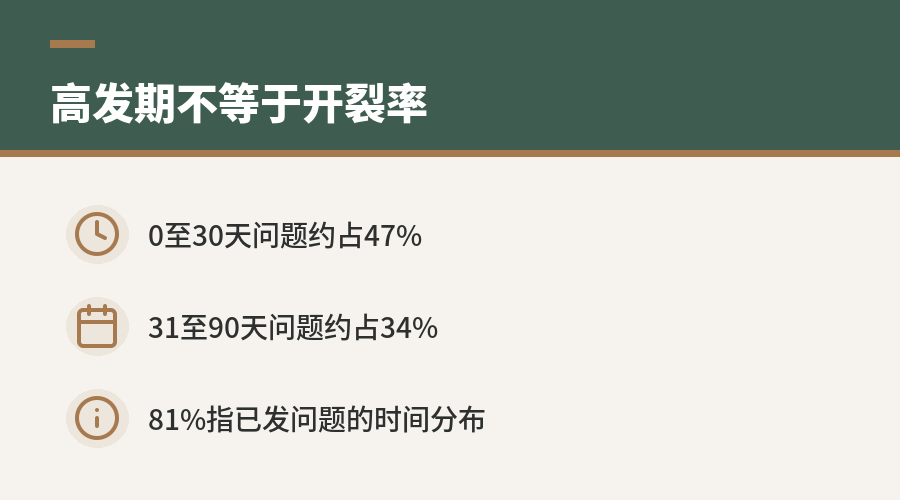

按到货后的时间划分，0至30天发生的开裂和变形约占47%，31至90天约占34%。两者合计约81%，说明风险最高的阶段是家具进入家庭环境后的前三个月。相比之下，冬季供暖会提高风险，但相关概率增加约17个百分点，并非唯一决定因素。

这些比例应结合统计样本理解，不能直接推定每件家具都有81%的开裂概率。它表达的是：在已经发生的相关问题中，约81%出现在到家后90天内。木种、板材厚度、干燥工艺、结构设计和当地气候不同，实际风险也会变化。

实木在加工完成后仍会与空气交换水分，直到木材含水率逐渐接近所在环境的平衡含水率。家具在工厂、仓库、运输车辆和住宅中经历的温湿度并不相同，进入家庭后，相当于开始新一轮环境适应。木材吸湿会膨胀，失水会收缩，而不同方向、不同部位的变化幅度并不完全一致。

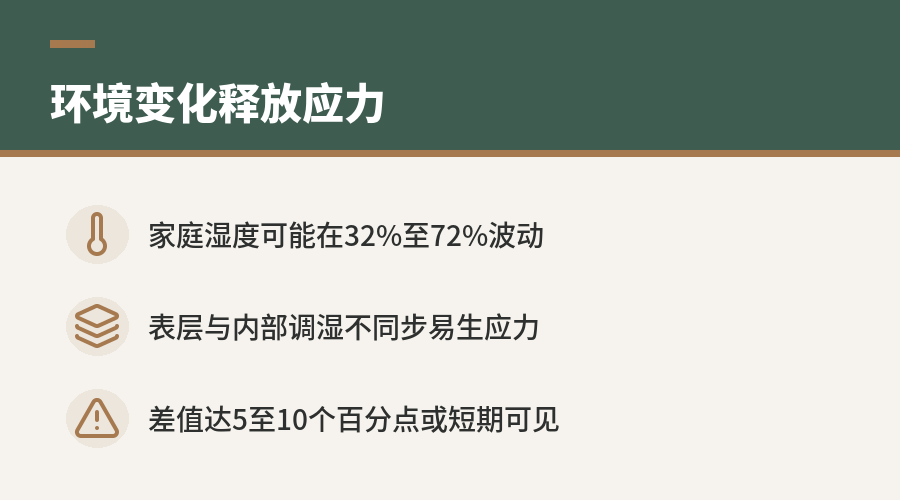

原始数据所对应的工厂环境湿度约稳定在52%，普通家庭湿度则可能在32%至72%之间波动。家具从较稳定的生产环境进入波动更大的家庭环境后，表层、端部和内部的水分变化速度不同，容易形成含水率梯度。由此产生的内部应力若超过木材或结构能够承受的范围，就可能表现为裂缝、翘曲、拼缝变化或柜门偏移。

判断风险不能只看空气湿度，还要看木材含水率与当地平衡含水率之间的差值。相关经验数据认为，当两者差值大于2个百分点时，木材内部应力可能开始较快释放。若差值达到5至10个百分点，部分问题可能在7天内变得肉眼可见。

这一判断不能脱离家具结构单独使用。宽幅整板、端部封闭不足、纹理差异明显或约束较强的部件，对含水率变化可能更敏感。规范的木材干燥、合理的伸缩余量和稳定的家庭湿度，都能降低应力集中造成的损伤。

冬季供暖常伴随室内相对湿度下降，木材失水速度可能加快，因此确实会增加开裂和变形风险。但不少家具恰好在秋冬季到货，供暖期与到家后的环境适应期重叠，消费者容易把两种因素归为同一个原因。季节会影响风险，到家后的环境突变更能解释问题为何集中出现在前90天。

反过来，即使没有供暖，高温除湿、空调持续运行、阳光直晒或靠近热源，也可能造成局部快速失水。梅雨季或长期高湿环境则可能使木材吸湿膨胀，引发柜门摩擦、抽屉变紧或板面翘曲。开裂和变形并非只对应“太干”，湿度大幅波动同样需要关注。

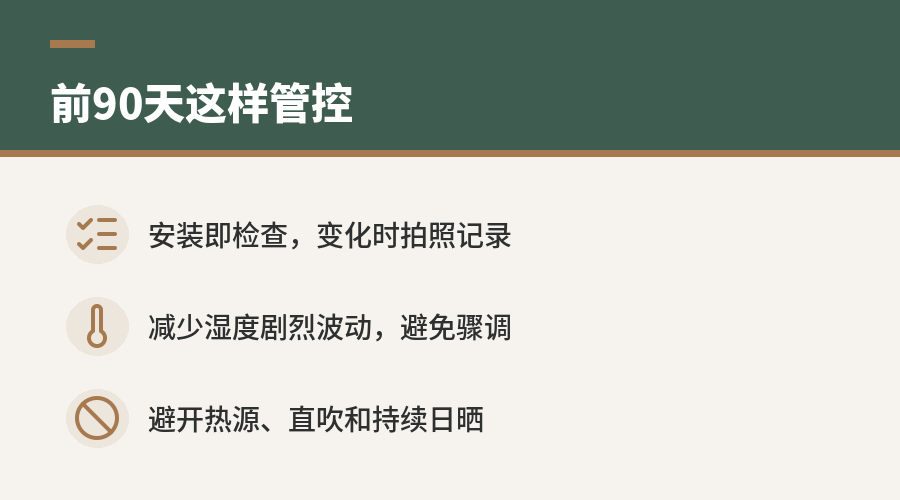

家具到家后，可记录交付日期，并在安装当天检查桌面、门板、侧板、拼缝和五金位置。前30天是问题最集中的阶段，可重点观察裂纹是否延长、拼缝是否扩大、柜门是否持续偏移。31至90天仍处于较高发阶段，发现变化时应拍摄全景和近景，并保留测量位置、日期及室内温湿度记录。

摆放时应避开暖气片、地暖高温区、空调直吹口和持续日晒的位置，也不宜通过突然加湿或快速烘干来纠正木材状态。湿度管理的重点是减少剧烈波动，让木材逐步接近当地平衡含水率。售后判断时，还应区分正常伸缩、结构调试问题与持续发展的开裂变形，并结合含水率检测、裂缝走向和安装状态确定原因。

顺利度过前三个月，只能说明家具完成了最剧烈的一段环境适应，并不等于此后绝不会变化。后续若经历搬家、长期空置、供暖方式改变或跨地区运输，木材仍可能重新建立含水率平衡。对实木家具而言，风险判断的关键时间点不是某个固定季节，而是每一次明显的使用环境变化。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
