一扇隐形门刚装好时，门缝看起来很顺：上下一条线，门扇和墙面也能基本齐平。可使用一段时间后，问题开始出现：一侧缝变宽，另一侧变窄，关门时轻微蹭边，调合页也只能临时缓解。
这类售后不一定是安装师傅“没调好”，也不一定是门扇本身变形。一个容易被忽略的源头，是隐形门门套板的结构：用两张18mm颗粒板叠加，做成约36mm厚的门套板，再安装三维隐形合页。
36mm看起来够厚，铣完合页后未必够用

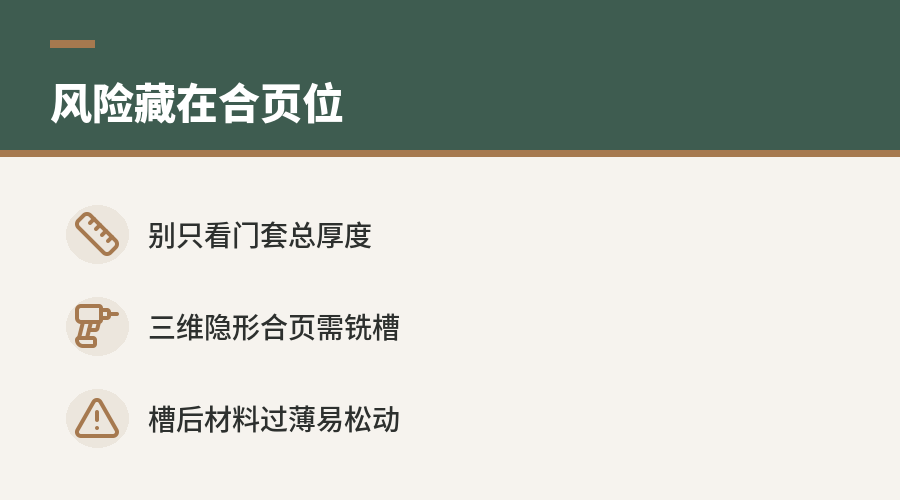

两张18mm颗粒板叠加，表面看是36mm。对于普通门套或部分轻载场景，这个厚度可能看上去并不夸张。但隐形门的关键部位不是整块板的总厚度，而是合页开槽后的剩余有效厚度。
三维隐形合页通常需要在门套侧铣出安装槽。槽位一旦加工完成，局部板材会被去掉一部分。原本36mm的门套，在合页区域可能只剩下很薄的一层材料承托受力，原始语境中提到的情况是“剩两三毫米”。
这意味着，问题不在于整块门套板“有没有36mm”，而在于合页槽背后还剩多少材料能承受门扇重量和日常开合带来的力。
| 项目 | 两张18mm颗粒板叠加的隐患 |
|---|---|
| 标称厚度 | 18mm + 18mm，约36mm |
| 加工动作 | 安装三维隐形合页需铣槽 |
| 风险部位 | 合页槽背后剩余板材过薄 |
| 可能后果 | 握钉力下降、局部承托不足、门缝后期变化 |
隐形合页不是只“挂住门”，还要长期抗偏转
隐形门的合页承担的不只是开合功能。它要让门扇在关闭时与墙面或护墙系统形成相对统一的平面，还要维持门缝稳定。门越大、越重，合页位置受到的拉力、剪切力和反复开合冲击越明显。
三维隐形合页可以调节上下、左右、前后方向，安装效果更灵活。但“可调”并不等于“基层可以薄”。如果合页固定处的板材余量太少，调节机构再精密，也难以弥补基层承载不足。
合页的稳定，最终要落在门套板的厚度、密实度和握钉力上。当合页螺丝附近的材料偏薄，螺丝咬合范围有限，门扇长期使用后就可能产生轻微位移。
颗粒板叠加的短板，在合页位置会被放大
颗粒板由木质颗粒压制而成，适合用于柜体、层板等大量定制家具场景。它的性能与板材等级、压制密度、螺丝位置、受力方向都有关系。用于门套板时，不能只看板材名称，还要看它在合页局部的受力条件。
两张18mm板叠加后，如果只是获得总厚度，并没有改变合页槽处“被铣薄”的事实。尤其当槽位接近板材边部，剩余材料不足时，螺丝周边容易出现握钉力不够的问题。开合次数增加后，合页位置可能产生微小松动。

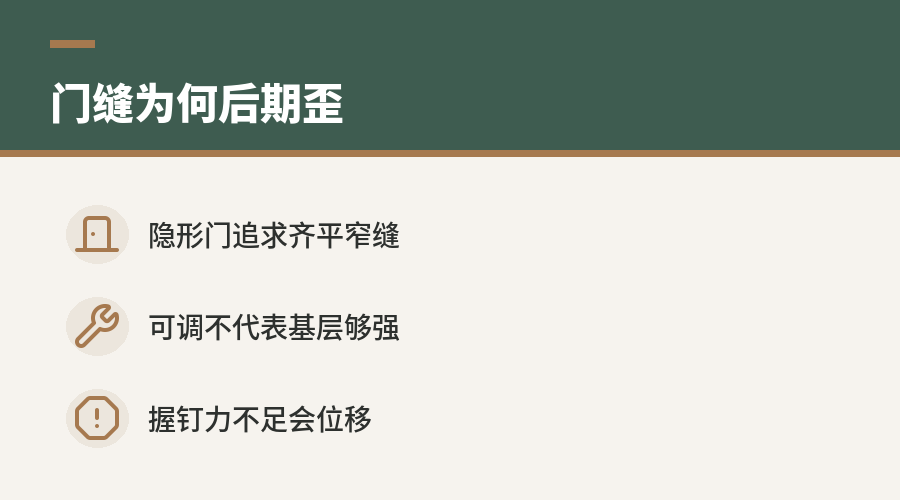

这种松动肉眼未必第一时间看得出来，但会反映在门缝上：上缝、侧缝开始不均匀，门扇关闭时与套板或墙板的关系发生变化。隐形门越追求“齐平”和“窄缝”，越容易把这种细小偏差暴露出来。
门缝不均匀，常常是“局部余量不足”的结果
隐形门售后里，门缝问题很常见。用户看到的是缝隙变了，工厂和安装端排查时，往往会从门扇变形、地面沉降、墙体垂直度、安装调试等方面找原因。这些因素确实可能存在，但门套合页位的结构也不能跳过。
如果门套板在合页开槽后只剩两三毫米材料，局部就像一个被削薄的受力点。门扇每开合一次，都在让这个位置重复承压。短期内可能没有异常，时间一长，门缝就可能从“安装时合格”变成“使用后偏差”。
隐形门的门缝稳定性，不只取决于安装当天的调缝结果，还取决于合页基层能否长期保持位置。
这种做法为什么容易在工厂端出现
全屋定制工厂做柜体是强项，房门尤其是隐形门，属于工艺链条更复杂的板块。柜体强调尺寸配合、封边、连接和收口；隐形门还要兼顾门扇重量、合页承载、开合轨迹、墙门一体效果。两者看似都属于木作，受力逻辑并不完全一样。
18mm板材是定制行业非常常见的基础规格。用两张18mm叠加做门套板，加工路径简单，材料组织也方便。问题是，常见规格不等于适合所有节点，特别是三维隐形合页这种需要深度铣槽的节点。
从质量管控角度看，这类问题属于典型的“前端看不明显，后端变成售后”。出厂时板件尺寸没错，安装时也能调平，真正的风险藏在使用周期里。

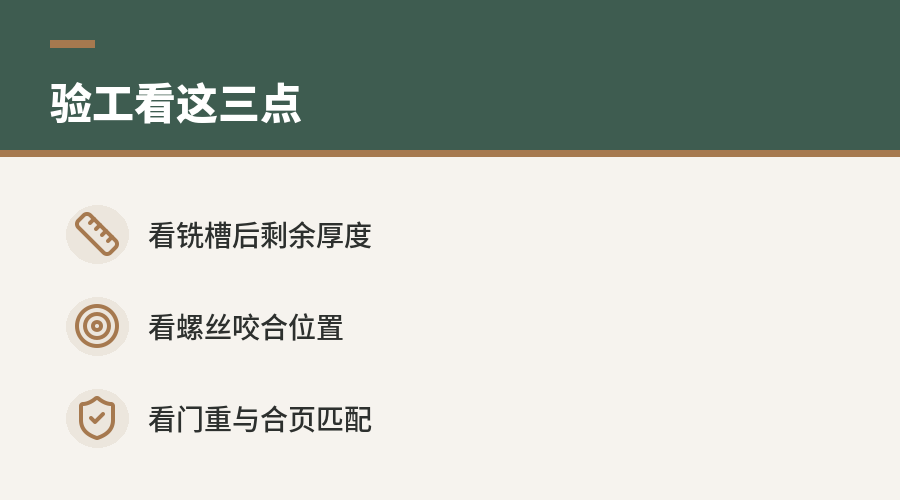

判断这类工艺是否稳妥，看三个位置
评估隐形门门套结构时，不宜只问“用了多厚的板”。更有效的方式，是看合页安装后的实际余量和固定条件。
可以重点看这几项：
-
合页槽背后剩余厚度
不是门套总厚度，而是铣完槽之后，合页背部还剩多少有效材料。 -
螺丝咬合位置
螺丝是否落在足够厚、足够稳定的基材里，是否靠近薄弱边缘或拼接位置。 -
门扇重量与合页承载是否匹配
门越重，对门套基层和合页固定点要求越高。隐形门为了做平整效果，不能只依赖后期调节来解决结构问题。
这三个点如果没有提前核对，门缝问题就可能从安装阶段延后到使用阶段爆发。
售后成本，往往不是一次调合页能解决
门缝变得不均匀后，现场常见处理是重新调三维合页。轻微偏差可能通过调节改善，但如果根因是门套合页位基层薄、握钉力不足，调节只能改变当下位置，不能恢复基材承载能力。
更麻烦的是，隐形门往往和墙板、柜体、踢脚线、收口条形成整体关系。门套一旦需要大修，不只是拆一樘门的问题，还可能牵动周边饰面和收口。对用户来说，是反复上门和使用不便；对工厂来说，是安装、运输、补件和口碑风险。
所以，这个反模式的核心并不是“18mm颗粒板不能用”，而是：用两个18mm颗粒板叠加后，若三维隐形合页开槽导致局部余量过薄，就不适合作为稳定的隐形门合页基层。
工艺精进的关键，是把风险前移
隐形门的难点不在“做出一条缝”，而在“这条缝用一段时间后仍然稳定”。门套板结构、合页开槽深度、螺丝固定条件，都是前期工艺设计要处理的问题。等到用户发现门缝变歪，再靠售后调节，已经进入被动状态。
全屋定制做隐形门，不能简单套用柜体板件思路。柜体板强调面与面的连接，隐形门门套还要承担动态开合和长期悬挂。两张18mm颗粒板叠加如果让合页区域只剩薄薄一层材料，隐患就已经埋在结构里。
把合页基层的有效厚度和握钉力纳入工艺评审，比后期反复解释“门为什么会跑缝”更有意义。隐形门真正考验的，是那些关门后看不见、使用后才显形的细节。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
