同一张效果图，落地后可能出现两种结果：一套柜体与墙面严丝合缝，另一套却有门板打架、收口过宽、颜色偏差。原因并不只在设计审美。效果图表达的是空间氛围，真正决定成品接近程度的，是测量、深化、生产、安装和材料控制。
先分清效果图与生产图
效果图主要呈现颜色、比例和造型，很多细节并不具备直接生产条件。例如柜门看似贯通到顶，却没有表达顶面高差、门板开启缝、铰链位置和吊顶检修口。若商家拿到效果图后直接报价下单，后期通常只能由安装人员现场修补。
按图落地前，需要把视觉方案转换为可加工、可安装的深化图。至少应明确以下内容：
| 图纸内容 | 需要确认的问题 | 遗漏后的常见后果 |
|---|---|---|
| 平面与立面尺寸 | 柜体宽高深、分格尺寸、完成面基准 | 比例失真、柜体装不进 |
| 节点大样 | 收口、转角、见光板、踢脚线、吊顶交接 | 缝隙突兀、现场大量切割 |
| 门板关系 | 开启方向、拉手形式、铰链数量与位置 | 柜门相撞、抽屉无法拉出 |
| 设备接口 | 插座、上下水、燃气、风口、检修口 | 设备被遮挡或无法安装 |
| 材料清单 | 基材、饰面、封边、背板和五金型号 | 样品与成品不一致 |
效果图能否落地，首先取决于它能否被完整翻译成生产数据。深化图越清楚，现场临时决定的事项越少，责任也更容易界定。
测量和深化设计，要看“细不细”
全屋定制测量并非只记录墙面长度。墙体可能不垂直，地面和顶面也可能存在高差，同一个墙面通常需要在不同高度取点，并检查阴阳角、对角线及障碍物位置。图纸应以毫米标注，但这不代表现场能实现绝对零误差，关键是提前约定允许偏差和处理方式。
复尺时间同样影响结果。地面、墙面、吊顶等完成面尚未确定时，测得的数据可能在施工后发生变化；嵌入式电器若型号未定，开孔和散热空间也无法准确深化。稳妥的流程通常是先做方案测量，在关键完成面形成、电器型号确定后再复尺下单。

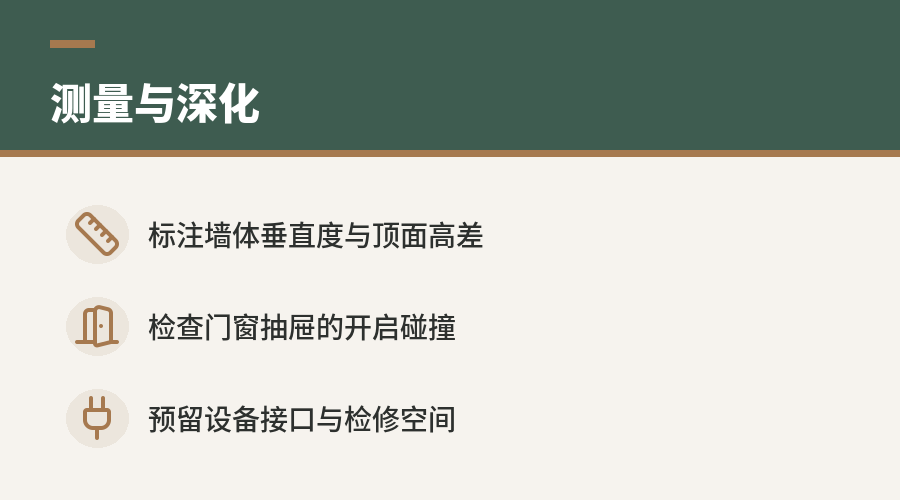

考察深化设计师时，可核对几个具体动作：
- 是否标注墙体垂直度、顶面高差和梁柱位置；
- 是否根据门、窗、抽屉的运动轨迹检查碰撞；
- 是否核对冰箱、洗碗机、蒸烤箱等设备的机身、开门和散热尺寸；
- 是否为插座、阀门、检修口保留操作空间；
- 是否把现场特殊节点单独画出，而非只套用标准柜模块；
- 是否在下单前提供可签字确认的深化图和材料清单。
深化设计师的价值，集中体现在提前暴露冲突，而不是安装后解释冲突。如果图纸只标柜体外轮廓，没有节点和设备关系，所谓“按效果图制作”就缺少可执行依据。
落地能力不能只看展厅
展厅样柜处于尺寸规整、灯光固定的环境中，难以代表复杂住宅现场。更有效的考察方式，是查看与目标方案相近的完工案例，重点比较效果图、深化图和实景照片是否对应。尤其应观察转角、通顶柜、异形墙、长门板和不同材料交接处。

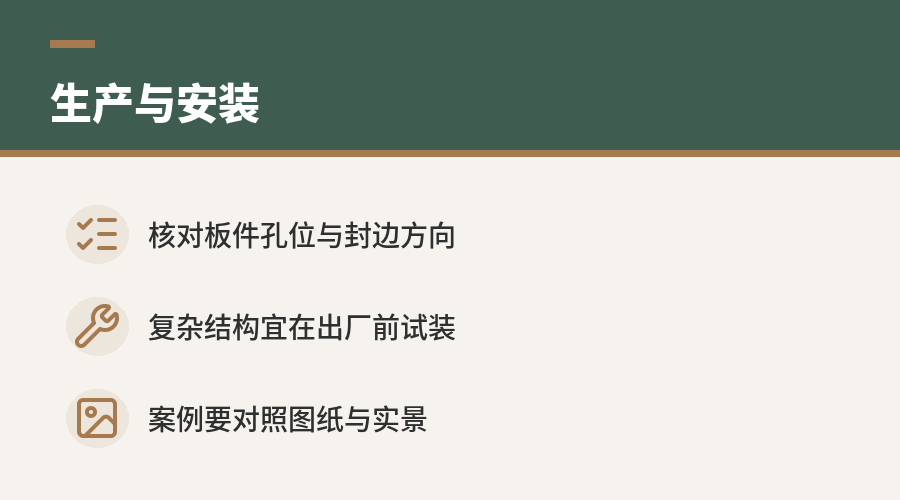

落地能力通常分布在多个环节，任何一处失控都会影响结果：
| 环节 | 可核查内容 |
|---|---|
| 拆单 | 板件编号、孔位、封边方向是否与图纸一致 |
| 生产 | 是否具备对应饰面、异形加工和尺寸控制能力 |
| 预装或试装 | 复杂结构能否在出厂前发现冲突 |
| 配送 | 门板、玻璃和台面是否有独立防护与清点 |
| 安装 | 是否按图定位、保护现场并记录问题 |
| 售后 | 补件颜色、批次、交付周期和责任边界是否明确 |
查看案例时，照片距离也有影响。远景容易掩盖收口缝、门板高低差和封边细节，近景更能反映安装水平。若条件允许，可查看正在安装或刚交付的项目，并核对现场是否按深化图执行。
材料稳定性决定“刚装好”和“住几年”的差别
材料“好不好”不能只凭板材名称判断。刨花板、多层胶合板、纤维板等基材的性能侧重点不同，实际稳定性还受到含水状态、板件跨度、门板高度、饰面结构、封边质量和使用环境影响。同一种基材，生产批次和加工控制不同，最终表现也可能不同。
长门板或大跨度层板更容易受到自重、温湿度变化和结构设计影响。是否需要拉直器、加强件或中间支撑，应由门板规格、材料参数和五金方案共同确定，不能依赖一个通用尺寸。对厨房、卫生间干区等环境，还应明确板件边缘、开孔和水槽附近的防潮处理方式。
选材阶段宜确认以下信息：
- 基材的生产企业、产品型号、厚度和执行标准；
- 饰面、封边条、胶黏剂及背板是否与样品一致；
- 同一可视面的板件能否尽量采用同批次材料；
- 补件发生后，是否可能出现色差、纹理或光泽差异；
- 高门板、悬空柜和长层板是否有结构校核方案。

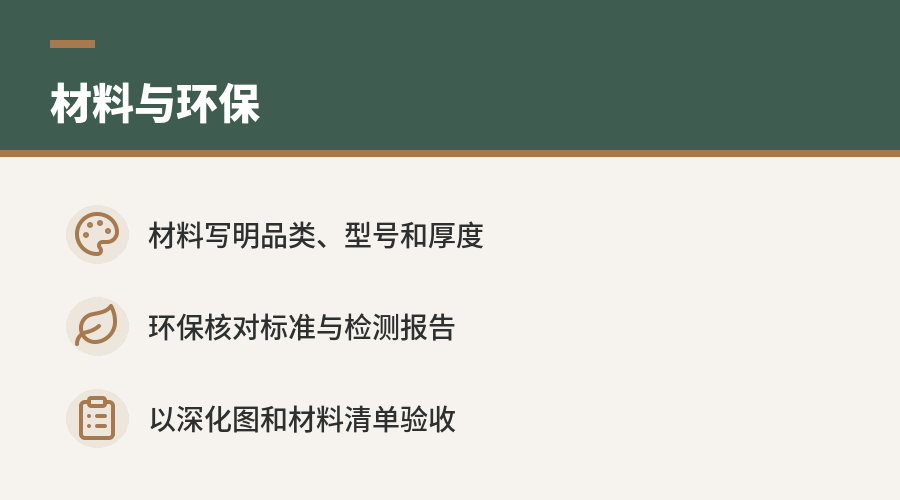

样板只能说明当时展示的组合效果，不能自动代表整单产品。合同或材料确认单应写到具体品类和型号，避免只写“环保板”“进口五金”等无法核验的描述。
环保等级要看标准、报告和适用对象
国内人造板及其制品的甲醛释放限量可参考GB 18580—2017，其中E1级限量值为不高于0.124 mg/m³。GB/T 39600—2021进一步给出了E1、E0和ENF分级，限量值分别为不高于0.124 mg/m³、0.050 mg/m³和0.025 mg/m³。比较环保等级时，应同时核对执行标准和检测方法，不能只比较字母名称。
检测报告还应对应实际使用的产品型号、厚度或系列，并处于有效信息可核验的状态。板材报告证明的是送检产品在规定方法下的结果，不能直接等同于整套柜体或整个房间的空气质量。成品还包含封边、胶黏剂、饰面、背板等材料，室内浓度也受装载量、空间体积、温湿度和通风条件影响。
国外认证或等级与国内E1、E0、ENF采用的标准体系和测试条件可能不同，不宜直接换算。商家若同时展示多种认证，应说明具体适用于哪一种板材、哪家工厂和哪个型号。环保判断的核心是标准可查、产品对应、报告可核验，而不是等级名称越多越好。
把“按图落地”写成可验收的约定
效果图很难单独作为验收依据，因为灯光、镜头视角和软装都会影响视觉结果。更可执行的做法，是将最终确认的效果图、深化图、材料样板或色板、五金清单共同纳入合同附件。若现场条件导致方案调整，也应形成书面变更记录。
验收项目可以围绕可测量、可观察的结果设置：
- 柜体位置、分格和开启方向是否符合确认图纸；
- 门板、抽屉和电器开启时是否发生碰撞；
- 收口、见光板、踢脚线和吊顶交接是否按节点图完成；
- 板材、饰面、封边和五金型号是否与材料清单一致；
- 门板色差、划伤、崩边、翘曲等问题如何判定和处理；
- 尺寸允许偏差、补件期限及返工责任是否提前约定。
一套成熟的按图落地流程，应形成“现场测量、深化确认、材料封样、生产拆单、安装复核、交付验收”的闭环。商家能否展示并执行这套流程，比单看效果图数量、展厅面积或口头承诺更能说明实际落地能力。
