一块标称18毫米的柜体板，裁切时测得18.2毫米，放置一段时间后又接近18.5毫米，这种情况并不一定是测量错误。板材的“18毫米”通常是名义厚度，实际尺寸还会受到生产工艺、含水率、测量环境和产品标准公差影响。对需要严丝合缝拼接的定制家具来说，零点几毫米的变化也可能被放大成明显的高低差。

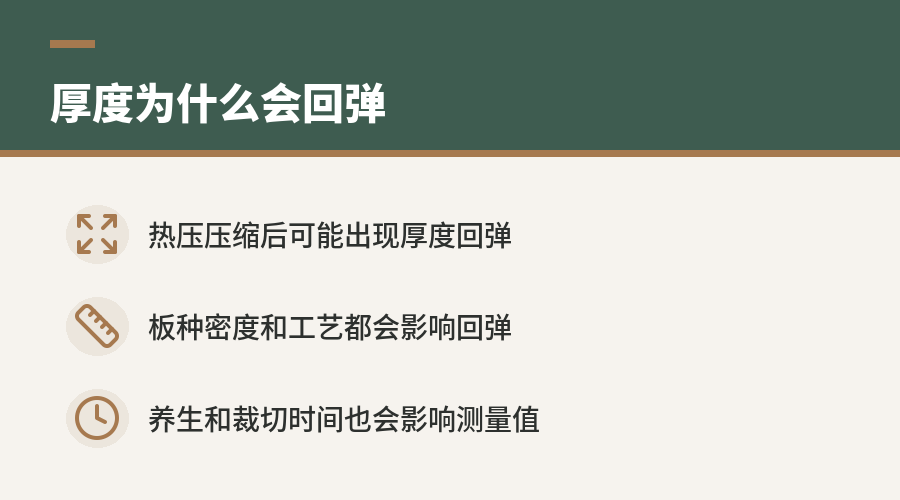

热压后，板材为什么会出现厚度回弹
人造板在生产中要经过铺装、加热、加压和胶黏剂固化。热压阶段，木质纤维、刨花或纤维层被压缩，板材内部形成一定的应力；出压后，随着温度下降和内部应力重新分布，厚度可能出现轻微回弹。
这种变化并非每块板材都相同，板种、密度、压缩比、热压温度和时间、胶黏剂体系都会影响结果。表层与芯层的结构差异，也可能造成厚度方向的恢复程度不同。生产完成后的养生、堆放方式和裁切时间，同样会影响最终测量值。

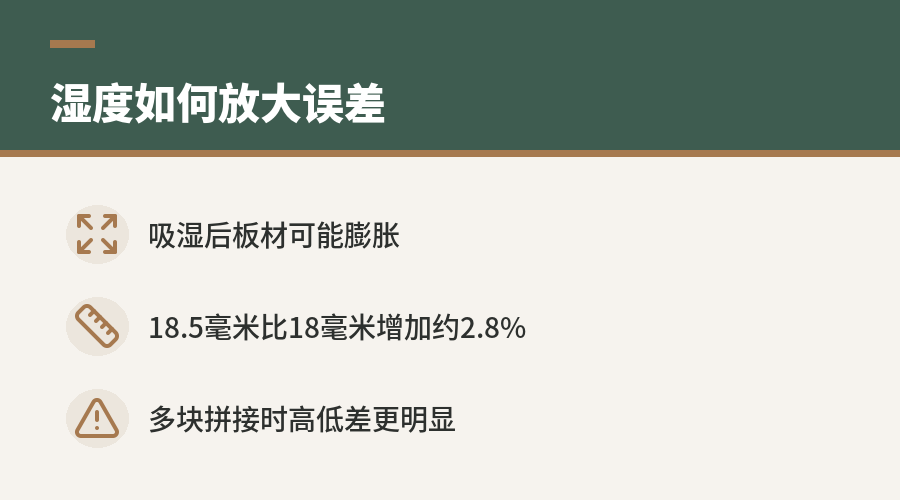

季节湿度会让板材吸湿膨胀
木材及其衍生材料具有吸湿性，环境湿度升高时，板材会吸收空气中的水分，尺寸随之变化。相较于长度和宽度，许多人造板在厚度方向的变化更容易被接缝、封边和层板搭接处观察到，尤其是密度较高、结构受约束的部位。
以18毫米为名义厚度计算：
| 测得厚度 | 比18毫米增加 | 直观影响 |
|---|---|---|
| 18.2毫米 | 0.2毫米 | 单块板可能不明显，拼接处可见细小错台 |
| 18.3毫米 | 0.3毫米 | 多块板叠加或对缝时，高低差更容易显现 |
| 18.5毫米 | 0.5毫米 | 接缝、封边和表面找平的误差明显增加 |
18.5毫米相当于比18毫米增加约2.8%。这个变化不代表所有18毫米板材都会达到该数值，而是说明在特定工艺和湿度条件下，名义厚度与现场实测厚度可能出现差异。
厚度变化怎样变成接缝高低差
当两块板材的实际厚度不同，或者同一块板材不同位置的回弹、吸湿程度不一致，拼接面就很难保持完全齐平。封边条、层板托、柜门与侧板之间的配合，也会因此出现错台，视觉上表现为接缝一边高、一边低。
如果板材已经被螺钉、连接件或封边胶固定，后续又继续吸湿膨胀，内部的尺寸变化会受到限制。受约束的位置可能产生局部应力，表现为封边开口、饰面起翘、接缝变宽，严重时还会出现表层或漆面的开裂。
开裂并不只由厚度膨胀造成。基材含水率不均、封边处理不足、连接点过密、孔位距离边缘过近，以及不同材料之间的伸缩差异，都可能让问题更明显。判断原因时，应结合板材含水状态、加工时间、安装环境和裂缝位置观察。

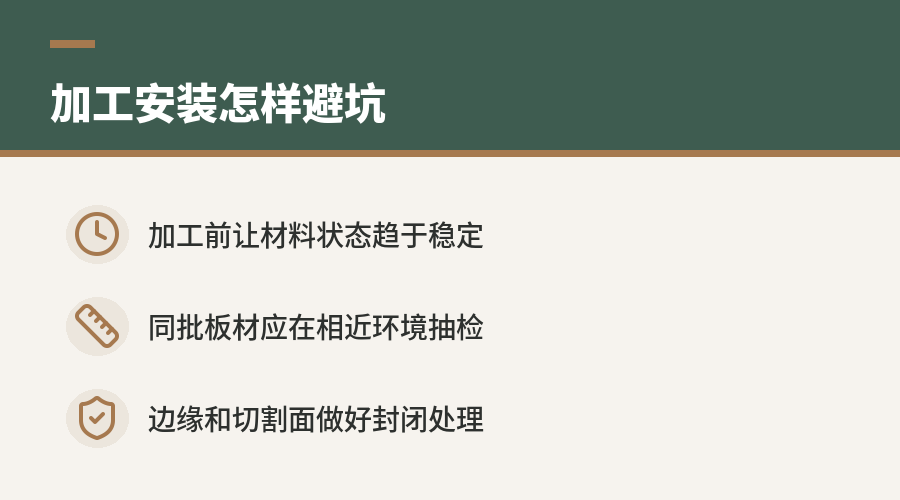

加工和安装时怎样减少误差
板材加工前，通常需要让材料在接近使用环境的条件下放置一段时间，使温度和含水状态趋于稳定。实际项目中，应按板材供应商的技术要求进行养生和含水率检查，不能只依据包装上的“18毫米”判断最终装配尺寸。
裁切、封边和钻孔时，尺寸测量应在相近的环境条件下完成，并对同批板材进行抽检。对于要求齐平的部位，设计和加工人员还需把基材公差、封边厚度、连接件定位误差一起纳入校核，避免把所有误差都留给现场安装调整。
安装阶段则要避免强行把存在厚度差的板材硬压到同一平面。对容易受潮的边缘、开孔和切割面，应采用合适的封边或封闭处理；对较长、较宽的构件，也应预留合理的伸缩处理空间。18毫米是标称尺寸，最终接缝效果取决于板材状态、加工精度和安装约束共同作用。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
