刚压好的板材出现表面粘连、装饰纸起泡，或者脱模时边角带料，现场往往会先检查压机温度、压力和时间。另一个容易被忽略的因素，是板材本身的含水状态，以及基材表面的酸碱度。它们确实可能干扰树脂固化，但在生产条件稳定、原材料经过检验的情况下，发生概率通常比较低。
水分为什么会影响树脂固化
在浸渍纸饰面、覆膜等工艺中，树脂需要在温度、压力和时间共同作用下完成固化。基材含水率过高时，受热后水分会向表层和板材边缘迁移，甚至快速形成水蒸气。树脂固化过程受到稀释、降温或局部气体阻碍，就可能出现固化不充分。
这种影响通常不是单一表现。轻微时，表面可能出现光泽不均、局部粘附或脱模阻力增大；严重时，水蒸气来不及排出，可能形成鼓泡、针孔、边缘开裂，甚至让饰面层与基材的结合力下降。具体表现取决于树脂种类、板材结构、热压条件和水分分布。
需要区分“平均含水率”和“局部含水率”。一块板材的整体检测值合格，并不代表芯层、边缘、接缝处都均匀；局部偏湿时，缺陷可能只出现在少数位置。生产现场通常会结合多点测量、板材养生状态和缺陷分布判断，而不会只看一个测量点。

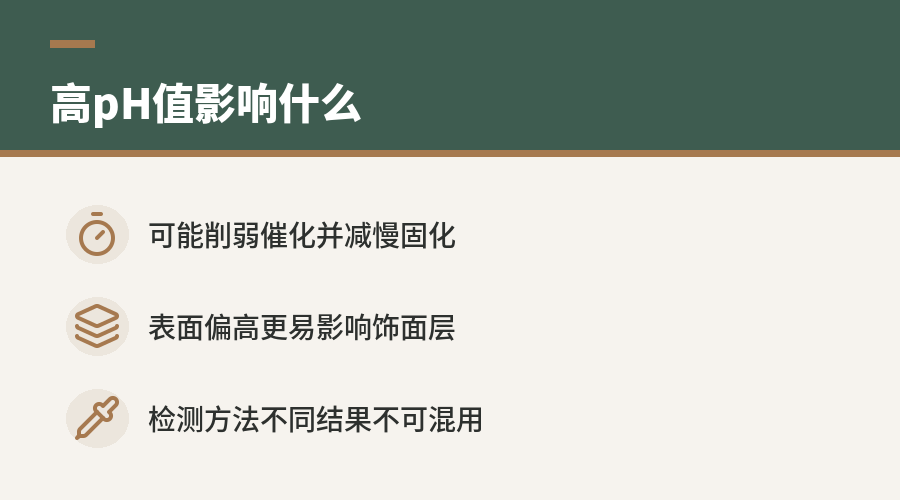

基材pH值过高会改变什么
基材的pH值反映其表面或浸提液的酸碱性。部分热固性树脂的固化过程依赖特定的酸碱环境，基材pH值过高时，可能中和或削弱固化体系中的酸性催化作用，使树脂反应速度变慢，固化程度不足。
这类问题可能来自木材原料、胶黏剂、填料、阻燃剂或其他加工助剂。若高pH主要集中在基材表面，影响更容易出现在饰面层与板面接触的区域；若分布不均，则可能形成同一批板材中局部脱膜、粘板或附着力差异。
pH值也不能脱离检测方法单独解读。直接测量干燥板面、测量水浸提液，或采用不同固液比，得到的结果并不完全等价。实际判定应采用企业或树脂供应商规定的取样、浸提和检测方法，并与该树脂体系的适用范围比较。
为什么这种原因发生概率较低
正规生产中，基材通常会经过含水率控制、养生平衡和批次检验，树脂及浸渍纸也有相应的工艺窗口。热压设备还会对温度、压力、时间等参数进行管理，因此“含水率过高或基材pH值过高直接导致脱膜不良”并不是最常见的首要原因。
现场更常见的排查对象，往往包括热压温度实际值偏低、压制时间不足、压力分布不均、树脂配方或浸渍状态异常，以及钢板表面污染等。只有当设备参数和材料批次都基本正常，同时缺陷集中在某批基材或某些区域时，含水率与pH值才更值得优先核查。
“发生概率低”并不等于可以忽略。原料更换、雨季运输、仓储环境变化、板材养生不足，或某种助剂用量调整，都可能让原本稳定的材料状态发生偏移。

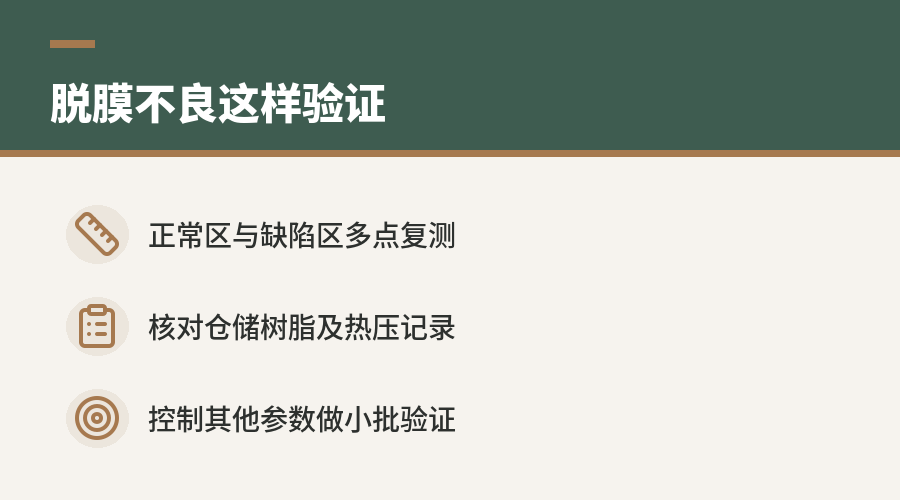

出现脱膜不良时怎样验证
排查应尽量把材料因素与设备因素分开，避免只凭外观下结论。可以按照以下顺序收集证据：
- 复测含水率：在正常区域、缺陷区域、板材边缘和芯部附近进行多点检测，并确认仪器已经校准。
- 核对养生和仓储记录：查看板材是否经过足够的温湿度平衡，运输或存放期间是否受潮。
- 按规定方法检测pH值：取正常板与异常板进行对比，确保取样位置、浸提条件和检测方法一致。
- 回看树脂与热压记录：包括树脂批次、浸渍状态、热压温度、压力、时间和设备各区实际偏差。
- 做小批验证：在控制其他参数不变的情况下，更换状态稳定的基材或调整预干燥条件，观察脱模和饰面结合是否恢复。
如果复测结果显示材料状态正常，且更换基材后缺陷仍然存在，原因就应转向设备、树脂、浸渍纸或钢板表面状态。只有检测数据、缺陷位置和小批验证结果能够相互印证时，才能把脱膜不良归因于含水率或基材pH值。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
