一块板材做剥离检查时，三聚氰胺饰面纸被揭起，胶层没有单独留在板面上，反而带着一小片基材一起脱落。表面看起来像是“胶太牢”，但真正暴露的问题，可能是板材表层本身的强度不足，或表面存在漏沙。剥离力一旦超过表层颗粒之间的结合力，破坏面就会进入基材内部。
脱落的位置，决定问题在哪里
三聚氰胺饰面板通常由基材、浸渍胶膜纸和热压形成的表面层组成。剥离时，理想状态是饰面纸与胶层或界面发生分离，基材表面仍保持完整。若饰面纸、胶粘剂与一部分板材同时脱落，说明受力位置已经超出单纯的饰面界面。
这种现象属于基材表层的破坏，常被称为内聚破坏。它与“饰面纸整张脱落、基材表面基本完整”的界面脱粘不同，后者主要反映饰面材料与板材之间的结合问题。两种脱落形态不能只看面积判断，还要观察剥离后留下的残留物和破坏面。
| 剥离后的表现 | 可能反映的主要问题 |
|---|---|
| 饰面纸脱落，板面完整 | 饰面与基材之间的界面结合不足 |
| 胶层或饰面纸脱落，板面附着少量纤维 | 表层局部受损或结合不均 |
| 饰面纸、胶层带走一片板材 | 板材表层强度不足，或存在漏沙、松散颗粒 |
什么是表面强度不够
板材表面强度，指的是表层材料抵抗颗粒拔出、撕裂和局部拉脱的能力。对于刨花板，表层通常由较细的木质颗粒构成；对于中密度纤维板，则主要由木纤维、胶黏剂和压制结构形成。表层的密实程度、胶黏剂分布和压制状态，都会影响剥离时的承载能力。
如果表层颗粒之间结合不牢，胶黏剂固化后形成的胶层就可能比板材表层更难被拉开。剥离力通过饰面纸和胶层传递到板面，松散的颗粒或纤维会先发生断裂，随后被胶层一起带走。此时脱落物中常能看到基材颗粒、木纤维或粉状残留。
表面强度不足不一定意味着整张板材都存在同样问题。板材边缘、局部密度变化区域、砂光不均位置，以及加工后暴露出的薄弱层，都可能形成局部缺陷。因此，同一块板材上可能同时出现完整区域和局部带料脱落区域。

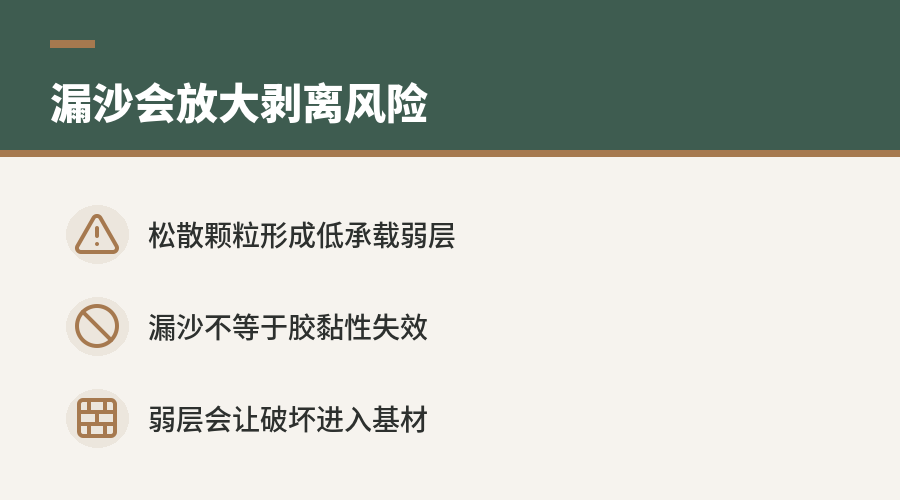

漏沙为什么会放大剥离风险
行业中所说的“漏沙”，通常是指板材表面经过砂光或加工后，仍有松散颗粒、粉尘状物或未牢固结合的表层物质残留。它们位于基材与胶黏剂、饰面材料之间，形成一层承载能力较低的中间区域。胶黏剂固化后，弱层并不会自动消失。
当剥离力作用于饰面纸时，胶黏剂会把力量传递给漏沙区域。由于松散颗粒之间的结合力较小，破坏面会沿着这层弱层扩展，表现为胶、饰面纸和部分板材同时被揭起。漏沙的关键影响，不是让胶黏剂失去黏性，而是让力传递到一个不稳定的表面层。
漏沙还可能影响局部的胶层厚度和接触状态。松散颗粒被拉出后，板面会出现麻点、坑洼或粉化痕迹，后续加工中还可能产生边缘崩缺、封边不稳和局部饰面缺陷。具体表现取决于漏沙范围、深度、板材种类和加工方式。
剥离现象应当怎样判断

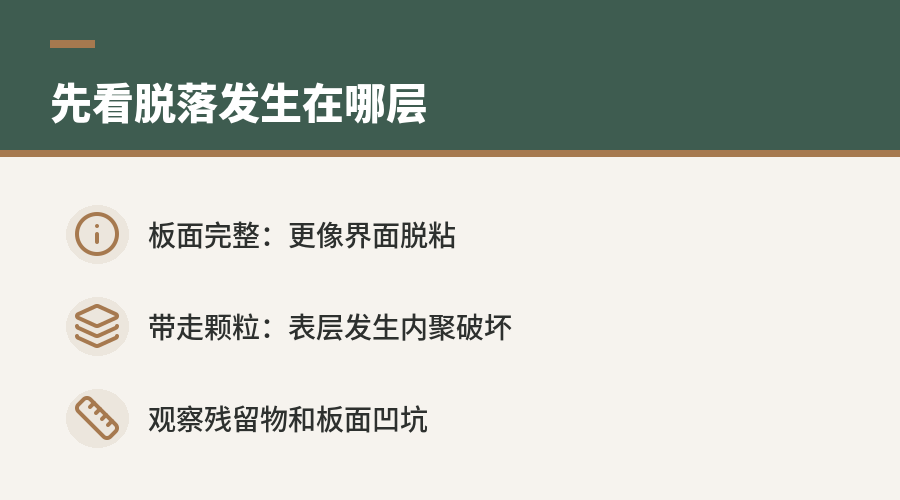

观察剥离结果时，应先看脱落物和板面残留，而不是只看“能不能撕开”。如果脱落物背面粘有明显的木质颗粒或纤维，板面留下凹坑，说明破坏已经进入基材表层。如果饰面纸背面主要是完整胶膜，板面没有明显带料，则更接近界面结合问题。
检查还应关注缺陷是否集中在某一片区域。局部带料脱落，可能与表面密度不均、漏沙、砂光过度或加工损伤有关；大面积重复出现，则需要进一步排查基材表面质量、砂光状态、除尘效果和饰面工艺。单凭一次剥离结果，不能直接判断整张板材的所有性能。
对于生产和验收，剥离观察通常需要结合相应的检验方法、取样位置和判定要求。不同基材、饰面纸和胶黏剂体系，允许的破坏形态可能存在差异。关键判断依据是破坏发生在哪一层，以及脱落是否暴露出连续性的表层强度问题。

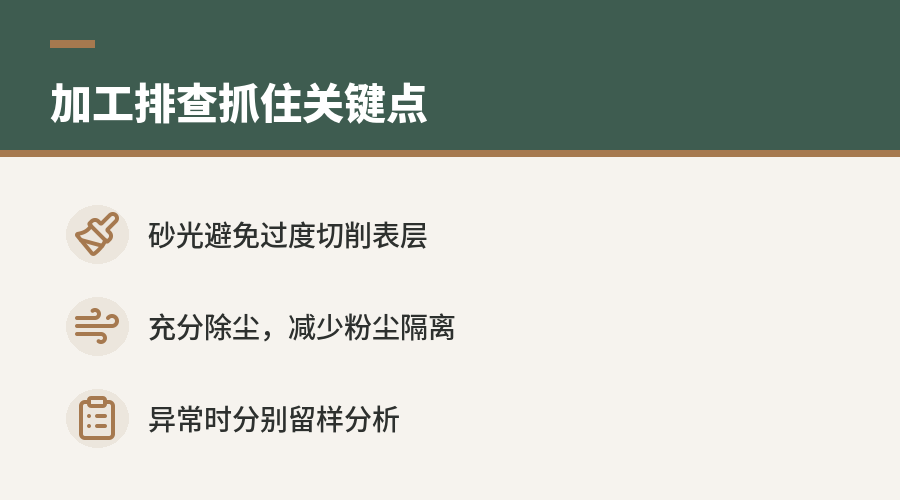

加工环节如何减少带料脱落
板材进入饰面或涂胶工序前，表面应保持平整、清洁，不能有明显粉化、松散颗粒和加工造成的损伤。砂光需要去除不稳定表层，同时避免过度切削导致表层变薄或密度下降。除尘也应充分，否则残留粉尘会成为胶黏剂与基材之间的弱隔离层。
发生剥离异常时，通常需要把饰面纸、胶层、基材脱落物和原始板面分别留样。通过观察破坏形态，可以区分界面脱粘、胶层破坏和基材内聚破坏。当三聚氰胺饰面与胶层一起带走板材时，排查重点应落在板材表层强度和漏沙，而不能只归因于饰面胶黏剂。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
