一块柜门刚安装时表面平整，过了一段时间，暖白色饰面纸却出现细小裂纹。裂纹看起来发生在纸面，原因却可能来自板材内部的含水率、密度、施胶量，以及装饰纸本身的纤维结构。
行业里常把这种现象称为“龟裂”，口语中也有人说“军列”。它通常表现为饰面层出现细碎、不规则的裂纹，严重时会影响外观，甚至让裂纹沿着板面继续扩展。判断风险时，不能只看纸张颜色或表面处理，还要观察板材和饰面纸之间是否存在收缩差异。

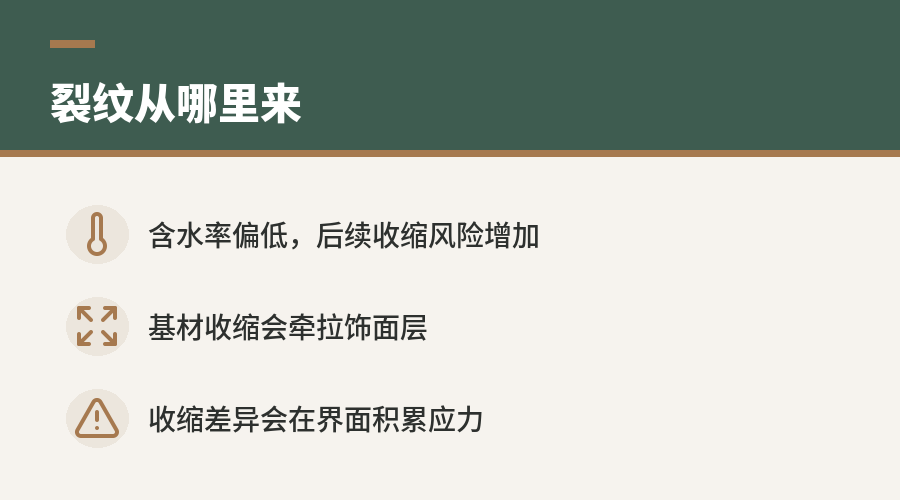

含水率过低，板材更容易产生收缩应力
板材含水率反映的是板材内部保留水分的多少。含水率较低时，板材处于相对干燥的状态，后续如果受到环境湿度变化影响，内部仍可能发生进一步的尺寸变化。
饰面纸与基材通常通过胶黏剂结合。板材发生收缩时，会牵拉已经固定在表面的饰面层；如果纸张和板材的收缩幅度不同，界面处就会积累应力。应力超过饰面纸自身的抗裂能力，表面便可能出现裂纹。
这并不意味着含水率越高越好。含水率过高同样可能带来尺寸稳定性、胶合和后续加工问题。实际判断需要结合板材类型、生产环境、养生条件以及使用空间的温湿度，单独追求“更干”或“更湿”都不具备充分依据。
密度降低后，板面的支撑能力会变弱
板材密度降低，意味着单位体积内的木质纤维或木质材料减少，板面承受外力和尺寸变化的能力也可能下降。特别是在表层结构较疏松的情况下，饰面纸受到的支撑不够均匀，局部更容易形成应力集中。
如果同时存在施胶量偏低的情况，纤维之间的结合强度可能不足。板材在干湿变化、运输搬运或加工过程中发生轻微变形时，基材表面就更容易牵动饰面纸，使纸面产生开裂风险。
可以把这几个因素理解为相互叠加的关系：
| 影响因素 | 可能带来的变化 | 对龟裂风险的影响 |
|---|---|---|
| 含水率偏低 | 板材后续收缩的风险增加 | 风险上升 |
| 密度降低 | 板面支撑和抗变形能力可能减弱 | 风险上升 |
| 施胶量偏低 | 纤维结合力可能不足 | 风险上升 |
| 饰面纸灰分偏高 | 木质纤维比例下降 | 纸张抗裂能力可能下降 |
这些参数并非孤立工作。低密度、低施胶量与较低含水率同时出现时，板材更容易出现结构收缩或表层支撑不足，饰面纸的开裂风险也会随之增加。
灰分升高，纸张中的木质纤维会减少
装饰纸并不完全由木质纤维组成，生产中通常会加入填料，用于调节遮盖力、颜色、纸张手感和加工性能。行业交流中所说的“灰缝”，在这一语境下更接近装饰纸的灰分或填料比例。
原始案例提到，部分暖白纸的灰分约为38%至42%。以40%为例，纸张中约有40%的碳酸钙类填料，木浆或木质纤维约占60%。具体配方仍取决于纸张生产工艺，不能把这个比例直接套用于所有装饰纸。
木质纤维在纸张中承担着连接和支撑作用，纤维之间形成的网络能够帮助纸张承受拉伸和弯曲。当填料比例升高、纤维比例下降时，纸张的连续纤维结构会变弱，受到板材收缩牵拉时更容易出现断裂。
因此，在其他条件接近时，装饰纸灰分越高，龟裂风险通常越大。但灰分并不是唯一判断标准，纸张定量、纤维质量、施胶工艺、浸渍树脂和饰面加工条件，也会影响最终表现。
为什么暖白纸更容易暴露裂纹
暖白色装饰纸常需要较高的遮盖力和特定的颜色稳定性，配方中可能使用较多白色填料。原始语境中提到的38%至42%灰分，正是这类纸张被讨论时的关键参数。
当木质纤维比例相对降低，纸张受到基材收缩牵拉时，纤维网络能够分担的拉力减少。纸面一旦出现微小断裂，浅色、低饱和度的表面通常更容易显出不连续的纹理，使用者也更容易发现。
这并不表示暖白纸必然龟裂，也不能仅凭颜色判断纸张质量。真正需要结合的是灰分比例、纸张强度、浸渍后的性能，以及饰面板基材的含水率、密度和施胶状态。
判断风险要看参数组合
现场出现饰面纸裂纹时，单看裂纹位置很难确定原因。裂纹如果大面积分布在板面，且与板材收缩、表层疏松或环境干燥同时出现，应重点检查基材含水率和密度。若裂纹主要出现在封边、孔位、倒角或局部受力区域，还需要排查加工应力和边部处理。
生产和验收时，可以优先核对以下项目：
- 板材出厂及加工前后的含水率是否稳定；
- 板材密度是否达到对应规格，表层是否存在明显疏松；
- 施胶量和板材内结合强度是否符合工艺要求；
- 装饰纸的灰分、木浆比例和纸张强度是否匹配使用要求；
- 热压、浸渍和养生条件是否使饰面纸与基材充分结合；
- 成品是否经历过过度干燥、快速升温或明显湿度变化。
龟裂风险往往来自“干燥的板材、偏低的密度或施胶量，以及高灰分饰面纸”的组合，而不是某一个参数单独决定。 对全屋定制产品而言，板材与饰面纸需要作为一个整体评估，才能更准确地判断开裂可能性。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
