刚热压完成的柜门表面看起来平整，冷却一段时间后，却出现细小的网状裂纹。这类问题常被归因于“纸的质量差”或“板材不稳定”，但从材料受力看，核心往往发生在热压后的降温阶段：三聚氰胺浸渍纸与基材的尺寸变化不同步，造成了纸层内部的拉伸应力。
行业中有时会把“三聚氰胺浸渍纸”简称为饰面纸。它由装饰原纸经过三聚氰胺树脂浸渍、干燥，再与刨花板、中纤板等基材热压结合而成。这里的“膨胀系统不一致”，更准确地说，是纸层与板材在温度、含水率变化下的热胀冷缩和尺寸变化规律不同。

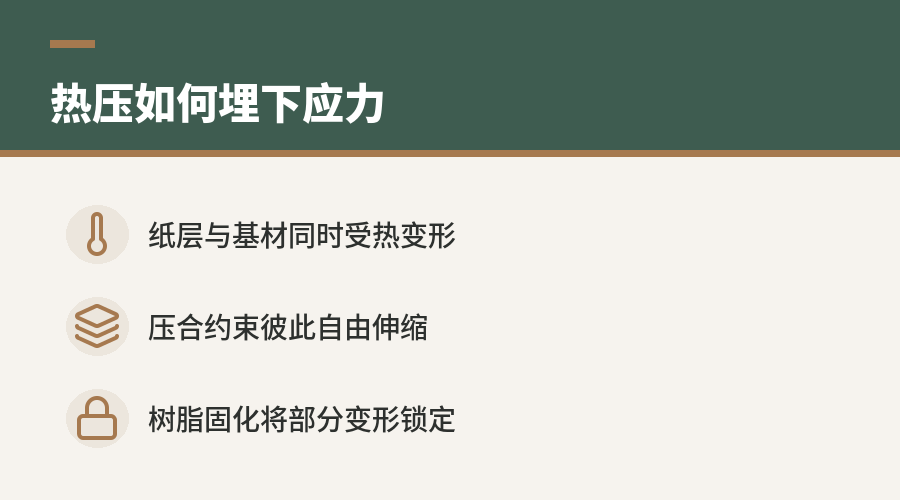

高温热压时，纸和板材都在变化
热压过程中，板材和浸渍纸同时受到高温与压力作用。温度升高会使材料发生热膨胀，板材内部的水分也可能迁移或汽化；纸层中的树脂则在加热下继续流动、固化，并逐渐形成稳定的表面层。
由于纸和板材被压合在一起，它们不能完全按照各自的幅度自由伸缩。假设板材想要扩张得更多，而纸层扩张得较少，界面就会产生约束应力；反过来，纸层变化更大，同样会受到板材牵制。
热压机中的高温、高压和短时间固化，会把这种不同步的变形暂时“锁”在复合结构里。出机时表面可能没有明显异常，但内部已经残留了一部分应力。
龟裂常在冷却后显现
板材离开热压机后，温度逐步降低，纸层和基材都会发生回缩。关键不在于它们是否都收缩，而在于两种材料的收缩幅度、速度和方向不一致。
如果纸层的收缩变化受到基材限制，纸面就会承受拉应力。当这种拉应力超过浸渍纸中木浆纤维网络的承载能力，纤维之间可能先出现微小断裂，随后在表面形成可见的线状裂纹。裂纹从局部缺陷处起始后，还可能沿着纸张纹理、压纹或应力集中的位置扩展。
可以把这一过程简化为：
| 阶段 | 纸层与板材的状态 | 可能产生的影响 |
|---|---|---|
| 加热加压 | 两者同时升温并发生尺寸变化 | 形成界面约束 |
| 热压固化 | 树脂固化，变形被部分固定 | 残留内应力 |
| 出机冷却 | 纸和板材回缩不同步 | 纸层受到拉扯 |
| 应力超过承载力 | 木浆纤维网络发生断裂 | 表面出现龟裂 |
因此，龟裂可能在热压刚结束时并不明显，经过冷却、存放或环境温湿度变化后才逐渐显现。
“木浆断裂”不等于整块板材开裂
饰面纸的基层是木浆纤维，浸渍树脂主要用于提高表面硬度、耐磨性和与基材的结合能力。树脂固化后，纸层会变得更稳定，但也会失去一部分纤维原本具有的柔韧性。
当纸层被基材强行限制在某种尺寸状态中，纤维网络需要承担纸面方向上的拉伸和剪切应力。如果应力集中在纸张接缝、纹理转折、压纹凹凸处或板材边缘，局部木浆纤维更容易先断裂。
这类龟裂通常发生在饰面层，未必代表刨花板或中纤板已经出现结构性断裂。若裂纹继续向基材内部发展，或同时伴随鼓包、分层、边部崩裂，则说明界面结合和板材内部状态也可能受到影响，不能只按表面纸裂纹处理。
为什么同一批板材有的会裂
同一批产品的表现不完全一致，并不矛盾。纸张的含水率、浸渍树脂状态、基材含水率、热压温度和压力分布，都会影响最终的收缩差异。
基材密度不均或局部吸湿，也可能让某些区域的尺寸变化更明显。纸层如果在热压前已经偏干、偏湿，或者树脂固化程度不一致，冷却时的变形就可能集中在少数位置。

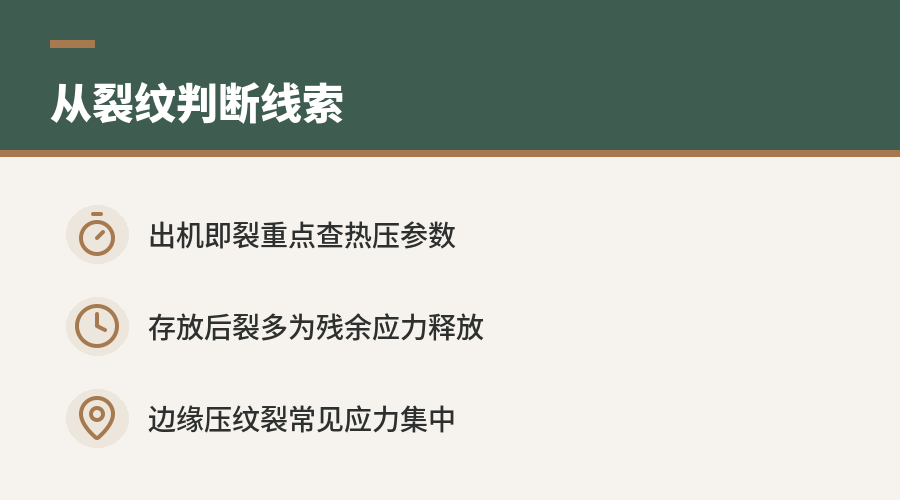

判断问题时，可以观察裂纹出现的时间和位置：
- 热压出机后立即出现，通常要重点排查热压温度、压力、时间和纸层状态。
- 冷却或存放后逐步出现，更符合残留应力在降温、干燥过程中释放的特征。
- 裂纹集中在边缘、倒角或压纹位置，常与局部应力集中有关。
- 大面积、方向一致的裂纹，往往提示纸层与基材的尺寸变化存在系统性差异。
热压饰面发生龟裂的根本机制，可以归结为纸层和板材在热压及冷却过程中产生了不一致的尺寸变化。当这种变形差异转化成的拉应力超过木浆纤维的承载能力，饰面纸就会从微裂发展为肉眼可见的龟裂。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
