一块热压后的装饰板，刚下压机时颜色正常，经过蒸汽、擦洗或潮湿环境后，表面却出现云雾状灰斑。斑块通常没有固定轮廓，局部看起来像底色被“透”了出来，擦拭表面也很难去除。这个现象常被归入湿花或透底，但真正的问题可能早在浸渍阶段就已经形成。
表面树脂膜没有形成连续屏障
装饰纸通常需要经过三聚氰胺树脂浸渍，使纸张获得成型所需的树脂量，并在热压时形成具有一定致密性的表层。浸渍过程中，表面树脂的上胶量不足，或者胶液固含量偏低，都会减少最终能够留在纸面上的有效树脂。
热压时，树脂会流动、固化并填充装饰纸表面的孔隙。如果树脂量不足，局部纸面可能只形成较薄的覆盖层，甚至存在微小的未封闭区域。此时，板材外观看似已经成型，但表面并没有形成连续、完整的胶膜。
湿花透底的关键，不只是颜色变化，而是表面胶膜对水分的阻隔能力不足。
水分如何进入装饰纸内部
当板材接触水汽、湿布或蒸汽时，水分会优先寻找表面胶膜中较薄、较疏松或未充分封闭的位置。水分穿过这些区域后，会进入装饰纸内部，使纸张纤维和残留树脂发生局部润湿，改变光线在纸层中的反射方式。
干燥状态下，装饰纸、树脂和基材之间的光学状态相对稳定。吸湿后，纸层局部的透明度、折射和散射发生变化，原本均匀的花色就可能呈现发灰、发暗或类似透底的斑块。若水分分布不均，外观也会呈现云状、片状或边界不清的特征。
这种变化未必意味着装饰纸已经被磨穿。即使纸面没有明显破损，水分也可能通过胶膜薄弱处进入内部，形成肉眼可见的湿花。

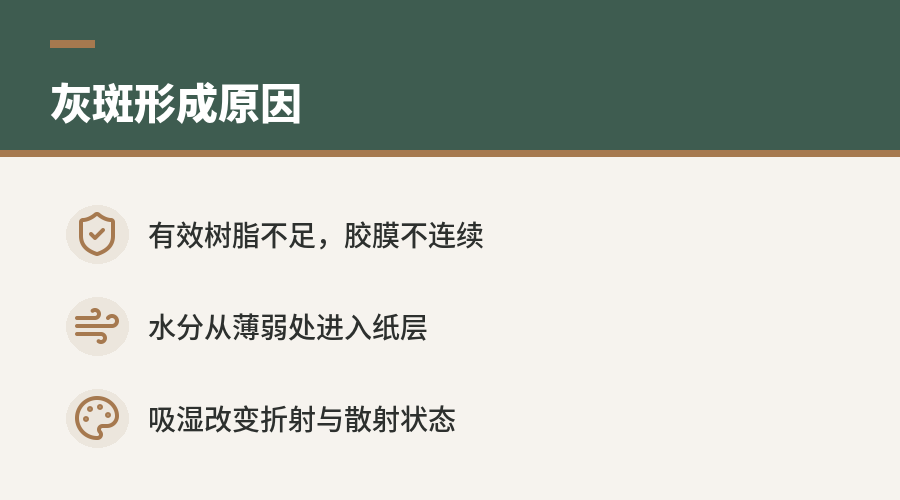

为什么会出现局部斑块
浸渍纸的上胶并非只取决于胶槽中的树脂浓度，还与纸张吸液状态、浸渍速度、挤胶辊压力、纸张运行稳定性和干燥条件有关。只要某些区域实际带胶量偏低，热压后就可能形成局部薄膜，而不是整张纸均匀失效。
胶液固含量不足时，单位质量胶液中真正参与成膜和固化的树脂比例下降。即使表面看起来有胶，干燥或热压后留下的有效树脂仍可能不够，导致表层封闭性和耐蒸汽能力下降。
可以将常见表现与可能原因作如下对应：
| 外观或测试表现 | 更应关注的环节 |
|---|---|
| 大面积颜色偏暗 | 整体上胶量或胶液固含量不足 |
| 云状、片状灰斑 | 局部上胶不均或纸张吸液不均 |
| 蒸汽后明显，干燥后减轻 | 水分进入纸层引起的湿花 |
| 表面无划痕却出现透底感 | 胶膜封闭性不足，而非单纯机械损伤 |
| 同批次局部位置反复出现 | 浸渍、挤胶或运行方向存在稳定波动 |
“含水率调整”与湿花的关系
浸渍纸在进入热压前需要处于适合成型的含水状态。水分过高，可能使热压时挥发物和水汽排出压力增大，影响树脂流动、固化及表面状态；水分过低，则可能影响树脂的流动和纸层与树脂之间的结合状态。
含水率本身不能替代足够的上胶量。若表面树脂已经不足，单纯调整纸张含水率，无法补回缺失的成膜物质；若含水率偏高，还可能让原本薄弱的表面更容易在蒸汽作用下出现斑块。
因此，排查时应把“纸张含水状态”和“表面有效树脂量”分开判断。前者关系到热压时的挥发、流动和固化，后者直接关系到表面能否形成连续胶膜，两者失衡时可能出现相似的外观缺陷。

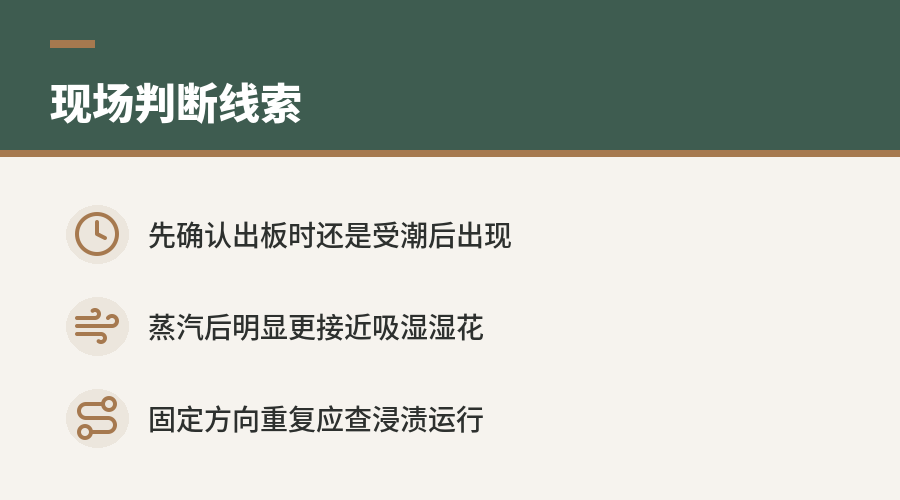

现场如何判断问题来源
出现灰斑后，首先应记录缺陷是在热压出板时就存在，还是经过蒸汽、擦洗或潮湿放置后才出现。若热压后外观正常，受潮后逐渐显现，说明水分进入纸层的可能性较高；若刚出板就存在，则还需检查树脂流平、固化状态和纸张本身的均匀性。
其次，可以对比斑块位置与浸渍纸运行方向、纸幅边部和中部的关系。如果缺陷沿固定方向或固定宽度重复出现，应重点检查涂胶、挤胶辊、纸张张力和设备局部状态，而不能只把原因归结为热压温度。
耐蒸汽测试也具有区分作用。表面胶膜封闭性不足时，蒸汽或湿热环境往往会放大斑块；测试后若干燥一段时间，部分颜色变化减轻，通常更接近吸湿引起的光学变化。若伴随起泡、开裂或表面粗糙，则还要进一步排查树脂固化和层间结合问题。

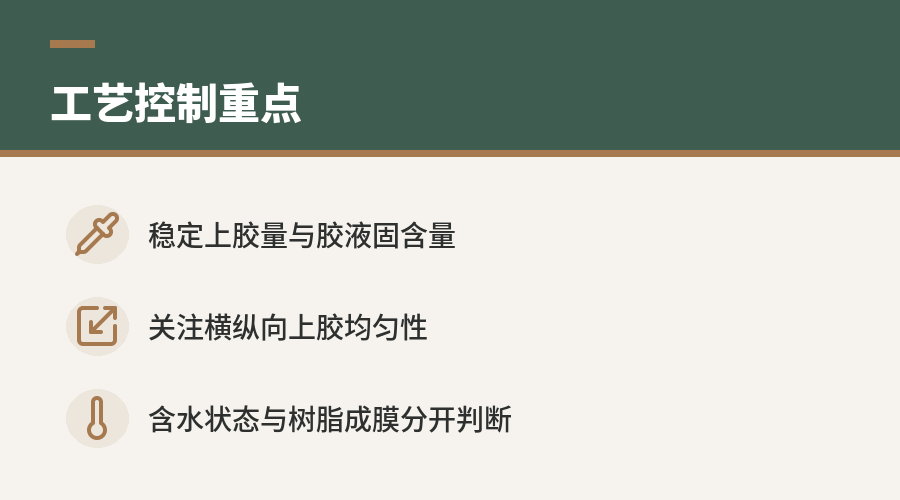

工艺控制应落在“有效成膜量”
针对这类缺陷，控制重点不是只看胶液是否覆盖了纸面，而要确认热压后是否有足够的树脂形成连续表层。生产中需要稳定胶液固含量、浸渍和挤胶条件，并关注纸张横向、纵向的上胶均匀性。
含水率调整也应与树脂状态配套验证。不同装饰纸、树脂体系和热压条件下，适宜范围可能不同，不能用单一数值替代现场验证；实际判断应结合出板外观、蒸汽耐受表现以及纸张内部的含水状态。
当斑块由受潮后显现时，优先检查表面树脂的有效上胶量、固含量和成膜连续性，往往比单独调整热压压力更接近问题根源。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
