一块柜门在工厂里平整，安装几个月后却出现翘曲，原因未必只在板芯。板材表面覆盖的饰面纸也会吸湿、失湿，并随温度变化发生尺寸变化。两种材料的变化幅度和方向如果差异较大，长期叠加后，就可能把应力集中到板材内部或胶层位置。
饰面纸为什么会参与变形
常见的三聚氰胺饰面板，并不是把一张普通纸直接贴在基材上，而是先让装饰纸浸渍树脂，再经过热压，使树脂固化并与板材表面结合。固化后的饰面层具有一定硬度，也保留了对温度和湿度变化的响应。
板材基材同样会发生尺寸变化。刨花板、中纤板等木质人造板含有大量木质纤维和微孔结构，环境湿度升高时会吸收水分，湿度降低时则会释放水分。饰面层和基材在同一环境下的膨胀、收缩速度不一致，就可能形成内应力。
这里所说的“膨胀系数”，可以理解为材料受到温度或湿度变化后，尺寸发生变化的倾向。对于木质板材和树脂固化层，实际变化还会受到含水率、密度、厚度、压制状态等因素影响，因此它不是一个只由胶水决定的固定数值。
同配方为什么有助于减少差异
板材制造时，基材内部通常已经使用了某种树脂胶黏剂；饰面纸浸渍时，也会使用树脂体系。若两者采用相同或相近的胶水配方，固化后的树脂在硬度、吸湿性、热响应和收缩特征上更接近，界面两侧的尺寸变化差异就有机会减小。
例如，三聚氰胺甲醛树脂、脲醛树脂，以及二者组合形成的三聚氰胺改性脲醛树脂，性能并不完全相同。配方中树脂种类、固体含量、固化剂比例和固化程度发生变化，都会影响胶层的最终状态。当板材胶黏剂与饰面纸浸渍树脂采用相同或相近体系时，两者的变形响应通常更容易匹配。
这种匹配主要作用在板材与饰面层的界面。界面两侧变化接近，胶层需要承受的剪切应力和拉伸应力可能降低，饰面纸起皱、局部脱层或板面弯曲的风险也会相应减少。但“相对一致”不等于完全同步，配方相同也无法消除所有变形问题。

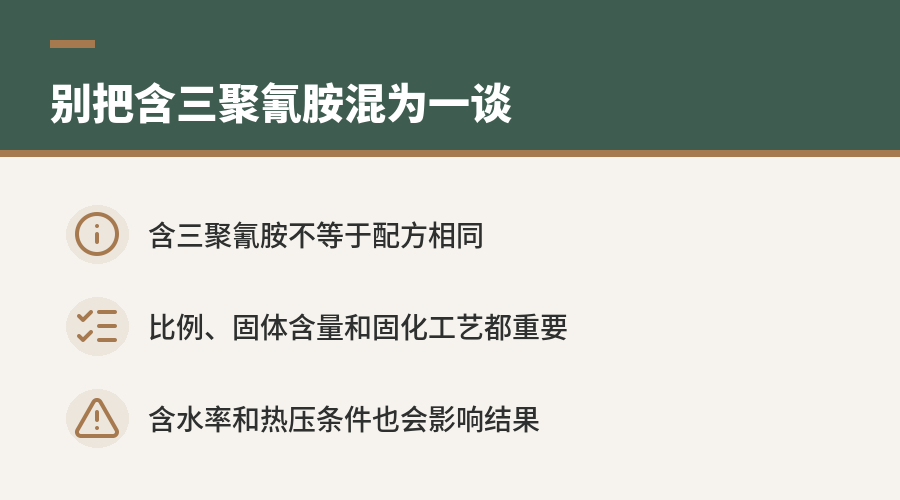

“含三聚氰胺”不等于配方相同
行业交流中常说的“含三聚氰胺”，可能指树脂体系中加入了三聚氰胺，也可能泛指三聚氰胺浸渍纸。实际产品的性能，取决于三聚氰胺与尿素、甲醛等原料的比例，以及树脂固化后的结构，不能只根据名称判断。
可以用下面几项区分“同类”与“同配方”：
| 对比项目 | 可能造成的影响 |
|---|---|
| 树脂类型 | 影响胶层的硬度、耐湿性和尺寸稳定性 |
| 三聚氰胺添加比例 | 改变固化网络及受热、受湿后的响应 |
| 固体含量 | 影响浸渍量、胶层厚度和固化收缩 |
| 固化剂与工艺温度 | 影响树脂是否充分固化 |
| 含水率与压制条件 | 影响基材和饰面层的最终尺寸 |
因此，板材胶水中含有一定比例的三聚氰胺，并不代表饰面纸使用了完全相同的树脂体系。只有树脂类别、主要配比和固化状态较为接近时，才有讨论两者膨胀特征匹配的基础。
配方匹配仍受生产工艺制约
即使配方接近，基材含水率过高、板面密度不均、热压温度不足或压制时间不合适，仍可能导致变形。饰面纸浸胶量过大，固化后收缩也可能增加；浸胶量不足，则可能造成覆盖不完整或结合力不足。
板材两面使用的饰面材料也需要保持相对平衡。若一面覆有饰面纸，另一面没有相近的结构约束，或者两面的树脂含量和厚度差异明显，板材在湿度变化后可能出现单向弯曲。此时，单纯调整某一种胶水配方并不能彻底解决问题。
在实际质量控制中，生产者通常会结合基材含水率、饰面纸浸渍量、热压温度和时间，以及成品的尺寸稳定性进行判断。消费者观察到柜门翘曲时，也需要区分是胶层匹配问题、板材内部应力问题，还是安装环境长期偏湿、偏热造成的变化。
相同或相近的胶水配方，提供的是降低界面变形差异的一种条件，并不是板材不变形的单一保证。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
