一张装饰纸表面看起来平整，热压后却出现局部发白、发暗或带有片状轮廓的印迹。问题未必来自钢板划伤，也可能是纸张和基材中的水分，在热压时同时被“困”在了压合界面内。
水分从哪里进入压合界面
这里所说的“静渍子”，行业中通常指浸渍装饰纸。浸渍纸在树脂浸渍、干燥和储存过程中，本身会保留一定水分；刨花板、纤维板等基材同样具有含水率。只要其中一方偏高，热压时就可能增加排湿压力。
当浸渍纸含水率偏高，同时板材含水率也偏高，压合界面就相当于有两处水分来源。热压升温后，水分转化为水蒸气并尝试向外逸出，但钢板、装饰纸和板材形成了相对封闭的受压结构，蒸气的扩散通道受到限制。

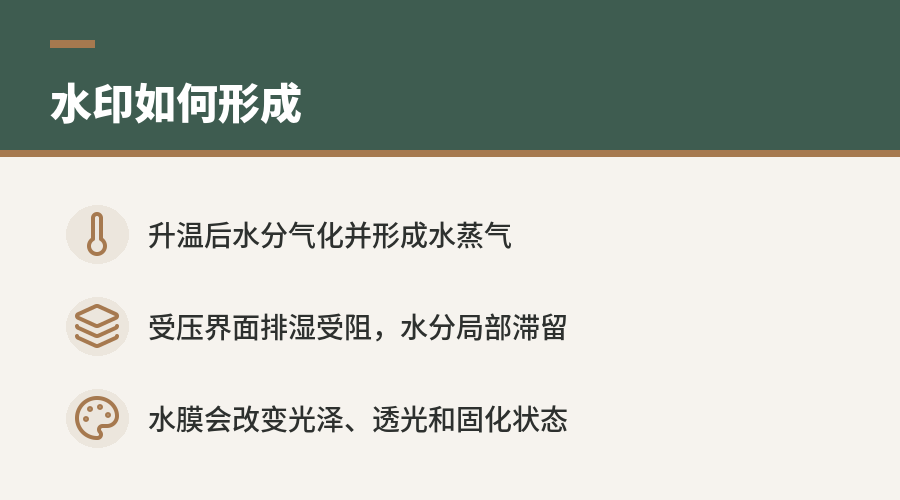

水印是怎样形成的
热压初期，板材和浸渍纸迅速升温，水分的气化速度可能快于排出速度。若局部区域被树脂、纸张或板材表层暂时封闭，水分就会在钢板与纸张之间聚集，形成薄薄的水膜或局部高湿区域。
水分沉积在钢板与纸之间后，会改变该处的光泽、透光和树脂固化状态。脱模后，这些区域可能表现为片状、斑状或轮廓不规则的水印。它与钢板表面的机械划痕不同，通常不呈现稳定、连续的线性纹路，也可能随着纸张批次、板材含水状态和热压条件变化而变化。
这种缺陷有时会被误判为钢板脏污、纸张污染或树脂分布不均。若水分排出不充分，还可能影响装饰纸与基材之间的结合，使局部表面出现发雾、光泽差异或压贴稳定性下降。
为什么两种含水率叠加更容易出问题
单独看，浸渍纸含水率偏高或板材含水率偏高，都可能增加热压排湿难度；两者同时偏高时，界面中的总水分负荷进一步增加。热压温度越高，水分气化越快，但这并不等于水分一定能同步排出。
压合压力会减少纸张与板材之间的空隙，板材表层的孔隙也可能被压缩。水蒸气只能沿有限的路径移动，若排湿速度跟不上气化速度，就会在局部形成滞留。此时，钢板与纸之间的接触状态发生变化，最终留下肉眼可见的水印。
排查时应同时看两种材料
确认水印原因时，不能只检测浸渍纸，也不能只检查板材。更有效的排查方式，是将同一批次材料分开记录，并结合热压前后的现象进行对照：
| 排查对象 | 重点观察 | 可能提示 |
|---|---|---|
| 浸渍纸 | 含水率、储存环境、纸卷或纸张不同位置的状态 | 纸张自身带入的水分偏多 |
| 板材 | 含水率、板面与板芯差异、堆放和养生条件 | 基材释放水分增加 |
| 水印位置 | 是否呈片状、局部集中或随机分布 | 界面水分滞留的可能性 |
| 热压后表面 | 光泽、颜色、平整度和结合状态 | 水分对树脂固化及接触状态的影响 |
若调整钢板清洁度后缺陷仍随纸张或板材批次变化，且在两种材料含水状态偏高时更明显，就应优先从含水率叠加和排湿受阻方向分析。

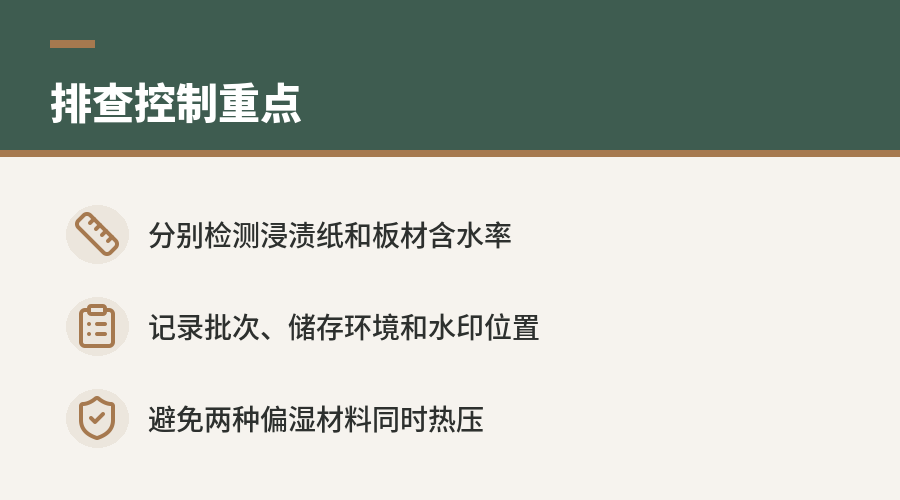

控制重点是减少界面水分负荷
生产中应分别控制浸渍纸和板材的含水状态，避免把两种偏湿材料同时送入热压工序。材料检测需要结合企业采用的标准、设备条件和供应商技术要求，不能用一个脱离材料类型的固定数值替代判断。
浸渍纸和板材在进入热压前，还应避免长时间暴露在高湿环境中。对于已经出现含水率异常的材料，直接提高热压温度或延长保压时间未必能解决问题，反而可能改变树脂固化节奏或放大表面差异。
水印排查的核心，不是只看成品表面，而是追溯热压前两种材料的含水状态及其排湿路径。只有当水分来源和排出条件同时得到控制，钢板与纸之间形成水分沉积的机会才会降低。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
