一张装饰纸压贴到多层板上，纸面看起来只是“湿润”与否，背后却涉及胶水干燥后的实际留胶量。纸张克重、板材吸收能力和钢板纹深不同，所需胶量并不相同。工艺员口中的“上降量”，就是用来描述这种差异的一个关键参数。

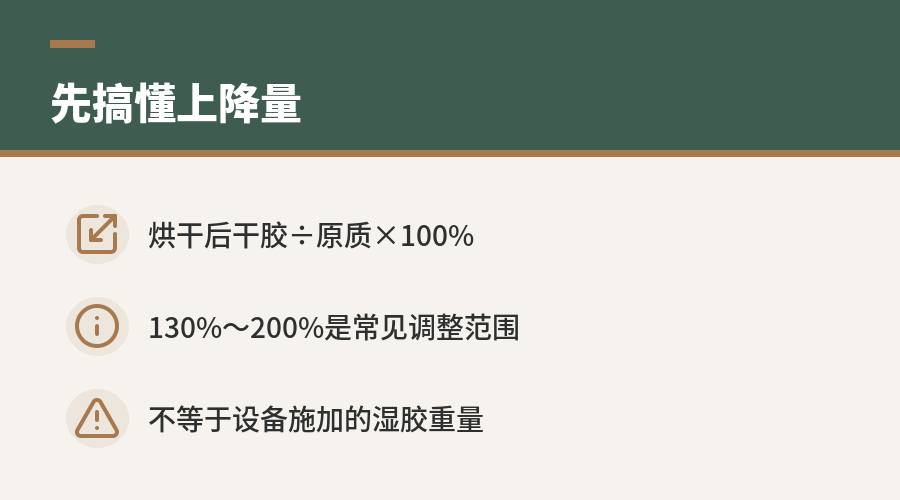

上降量到底怎么计算
在行业语境中，上降量通常指烘干后胶水的重量，占原纸或原质重量的百分比。计算方式可以写成：
上降量＝烘干后胶水质量 ÷ 原质质量 ×100%
例如，取100克原纸进行涂胶，烘干后测得胶水干重为150克，上降量就是150%。按照这一口径，常见调整区间通常被表述为130%～200%；原始口述中的“200亿”应理解为“200%”的转写或听写误差，并非实际计量单位。
需要区分的是，上降量反映的是烘干后的干胶质量，不等于设备瞬间施加的湿胶重量。湿胶中含有水分或其他挥发性成分，烘干后会减少，因此生产现场不能只看涂布时的湿重，还要通过取样、烘干和称重确认实际数值。
为什么纸张不同，数值也不同
装饰纸的克重、纤维结构和表面处理状态，会影响其吸胶速度与保胶能力。纸张较轻、结构较疏松时，胶液更容易进入纸张内部；纸张较厚或表面处理较强时，胶液可能更多停留在表层。两种纸即使使用相同的湿胶量，烘干后的有效留胶量也可能不同。
因此，上降量不能脱离纸张规格单独设定。实际生产通常会结合以下条件调整：
- 原纸克重与吸液性；
- 胶水固含量和黏度；
- 涂胶方式及涂布位置；
- 压贴板材的孔隙和吸收能力；
- 压贴压力、温度、时间；
- 表面纹理的深浅和填充要求。
130%～200%是工艺调整范围的常见表达，不是适用于所有纸张和设备的固定标准。同一套参数换了纸张、胶水或压贴基材后，仍可能需要重新验证。

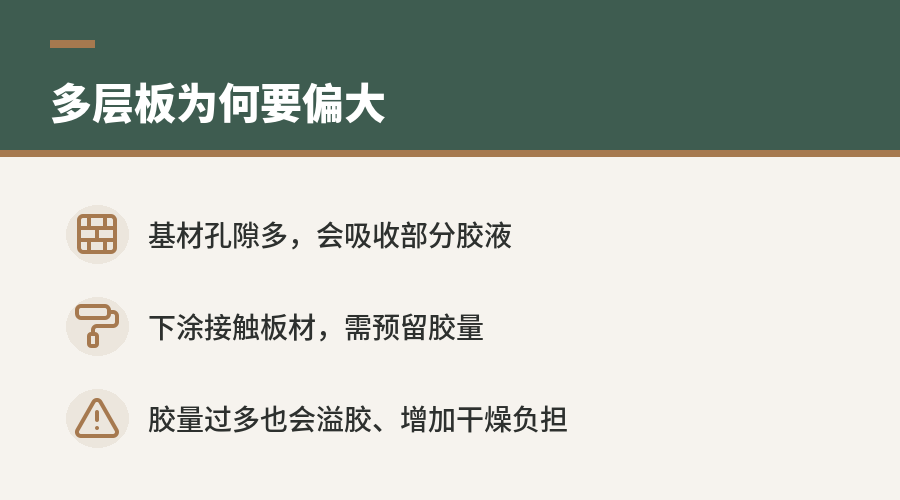

压贴多层板，为什么通常要增加
多层板由多层单板或薄板叠合而成，内部通常存在较多孔隙和开放的端面。装饰纸带胶压贴时，部分胶液会被基材吸入，留在纸张与板材界面的胶量就会减少。若仍按照吸收性较弱的基材设定上降量，可能出现界面胶量不足、局部粘结不稳或表面效果不一致。
所以，压贴多层板时，上降量通常要偏大，尤其是下涂层。下涂层直接接触板材，其胶液更容易被基材吸收，需要预留一部分胶量用于渗入和填补基材表面的微孔隙。这里的“偏大”并不意味着越多越好，而是要让烘干后的有效胶量与板材吸收能力匹配。
如果胶量盲目增加，也可能带来压贴后的溢胶、干燥负担加重、表面平整度变化等问题。生产中应通过试压观察粘结、外观和尺寸状态，再确定合适的上降量，而不能只追求更高数值。

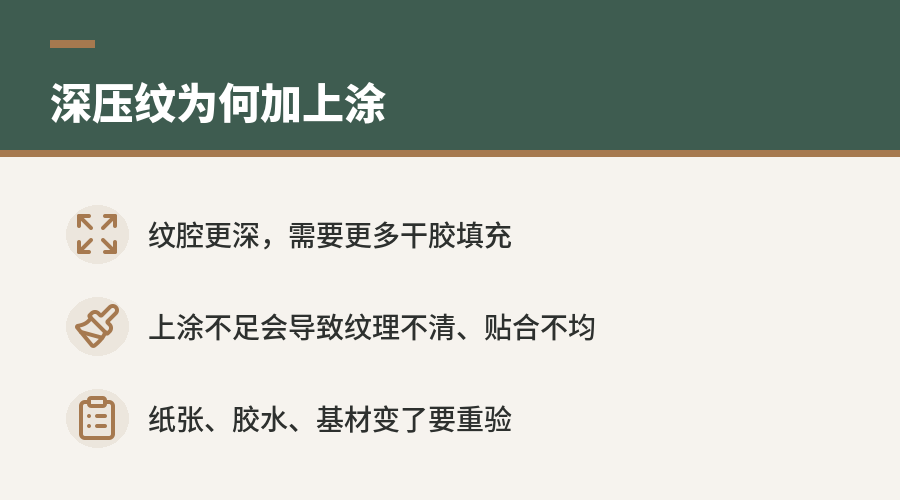

深压纹为什么更依赖上涂胶量
深压纹装饰面使用的钢板纹理更深，纸张压入纹腔后，钢板与纸张之间会形成更大的空间。上涂层位于装饰纸与钢板纹面接触的一侧，需要在压合过程中填充这些纹理空隙，并帮助纸张充分贴合钢板表面。
如果上涂胶量不足，纸张可能无法完整进入深纹区域，表现为纹理不清、局部贴合不足或表面效果不均。深压纹工艺中，上涂的上降量通常需要明显加大，核心原因是需要更多干胶物质参与纹腔填充。
这与多层板下涂量增加的原因并不完全相同：多层板主要消耗胶液的因素是基材吸收，深压纹上涂则更多受到钢板纹深和间隙填充的影响。若同一产品同时采用多层板和深压纹工艺，上、下涂层往往都需要分别评估，不能用一个统一数值代替。
参数调整应看“有效胶量”
现场判断上降量时，单看涂布辊间隙或湿胶重量并不充分。更可靠的做法是固定取样面积，称量原纸质量，完成涂胶和烘干后，再称量干胶质量，按照比例计算实际结果。这样得到的数据，才便于比较不同纸张、胶水和压贴工艺之间的差异。
对于多层板压贴，应重点观察下涂层在基材上的吸收情况；对于深压纹产品，则要重点观察纹理填充和纸张与钢板的贴合状态。参数调整通常围绕“纸张能保留多少胶、基材会吸收多少胶、纹腔还需要填充多少胶”展开。上降量的价值不在于数值越高，而在于烘干后仍能留下足够且均匀的有效胶层。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
