水槽柜的一块侧板，外观看不出异常，使用一段时间后却可能出现封边处鼓胀、层间松散，螺钉也逐渐失去咬合力。问题未必只出在“胶少了”，还可能与板材密度、石蜡添加量及压制工艺共同相关。对于刨花板、纤维板等木质复合板，三项参数同时下调，通常会压缩性能余量。
密度下降，首先改变的是材料骨架
板材密度反映单位体积内木质原料的压实程度。密度降低后，颗粒或纤维之间的接触点通常减少，内部孔隙增多，受力时更容易发生局部变形与裂纹扩展。相同厚度和结构下，静曲强度、弹性模量、承载能力及握钉力都可能随之下降。
但“密度越高越好”也不准确。密度过高会增加板材重量和原料消耗，还可能产生较大的压缩回弹与内应力，进而影响尺寸稳定性。真正影响性能的还包括密度剖面，即板材表层与芯层的密实程度是否匹配。
例如，板面密实有利于螺钉起始咬合和表面加工，芯层密实则关系到螺纹持续受力和内部结合。即使平均密度相同，密度剖面不同，两块板的握钉力和内部结合强度也可能存在差异。
施胶量降低，接触点未必能形成有效胶合
胶黏剂的作用，是在颗粒或纤维接触处形成胶桥，使分散的木质单元成为连续板体。施胶量下降后，胶液覆盖不充分、分布不均或局部缺胶的概率会增加。板材在垂直板面方向受拉时，薄弱胶合区更容易先发生破坏，直接反映在内部结合强度上。
内部结合强度不足，还会影响握钉和承载。螺钉受拉、受剪或反复晃动时，周围材料需要共同约束螺纹；如果芯层胶合松散，螺钉可能带出碎屑，孔壁也会逐渐扩大。降低施胶量若未同步提升施胶均匀性和热压固化效率，通常会削弱板材的整体性。
不过，名义施胶量并不等同于有效胶合。胶种、固含量、雾化效果、原料含水率、热压温度和固化时间都会改变最终结果。工艺优化有时可以在较低施胶量下维持指标，但这需要试验数据验证，不能仅凭配方数字判断。

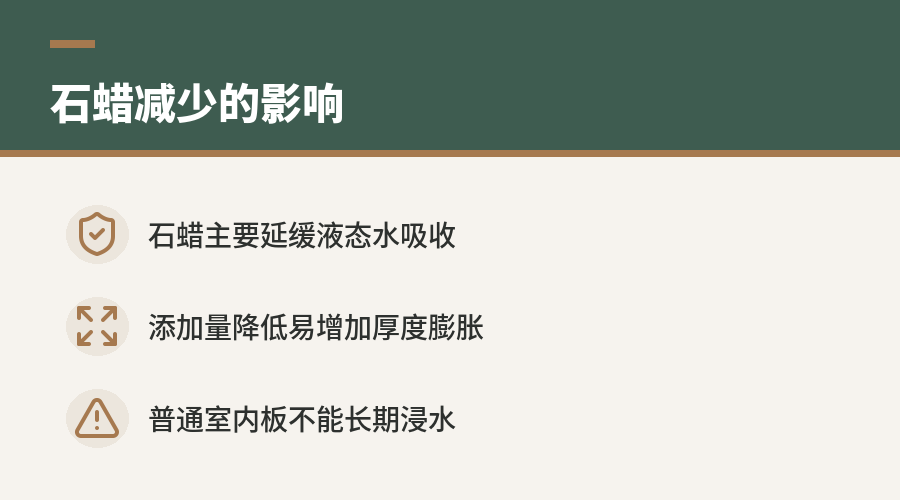

石蜡主要控制吸水速度，不等于让板材“防水”
板材生产中的石蜡或其他憎水剂，主要作用是降低木质颗粒、纤维和毛细孔对液态水的快速吸收。添加量下降后，水更容易沿未封闭边缘、钻孔、开槽和板面损伤处进入，吸水率与厚度膨胀率可能上升。厨房水槽柜、浴室柜和临近外墙的柜体，对这类变化更敏感。
石蜡改善的重点是短期拒水和耐潮表现，不能把普通室内板变成可长期浸水的材料。板材进水后的膨胀，还受到胶黏剂耐水性、原料形态、压缩回弹及封边质量影响。石蜡添加量降低，通常先削弱吸水延缓能力，随后才可能通过湿胀和胶层受损间接影响强度。
石蜡也不是加得越多越好。过量憎水剂可能覆盖木质表面，妨碍胶黏剂润湿和形成胶桥，反而不利于内部结合。因此，合理添加量需要与胶种、原料比表面积和施胶工艺配套。
三项同时降低，影响往往会相互叠加
密度、施胶量和石蜡并非彼此独立。低密度意味着孔隙较多，低石蜡添加量使水分更容易进入，低施胶量又减少了能够抵抗湿胀应力的胶合点。板材受潮后，纤维膨胀和压缩回弹可能拉开原有结合界面，使强度损失进一步扩大。
| 调整项目 | 直接变化 | 较敏感的性能 | 常见失效表现 |
|---|---|---|---|
| 降低密度 | 接触点减少、孔隙增加 | 承载力、静曲强度、握钉力 | 板体挠曲、孔壁破碎 |
| 降低施胶量 | 胶桥数量或覆盖率下降 | 内部结合强度、耐水胶合性能 | 分层、芯层松散 |
| 降低石蜡量 | 水分进入速度加快 | 吸水率、厚度膨胀率 | 边缘鼓胀、局部翘曲 |
| 三项同时降低 | 骨架、胶合与拒水能力同时收缩 | 综合物理性能 | 受潮后强度和连接稳定性下降 |
这种叠加并不意味着所有指标会按固定比例下降。原料粒径、纤维形态、板材厚度、热压曲线和表芯层结构都可能改变结果。判断配方调整是否可行，应比较成品检测值，而不是只比较原料用量。
握钉力下降，常常是柜体最早暴露的问题
柜体连接依赖螺钉周围板材对螺纹的包裹和约束。板材密度偏低或芯层结合不足时，螺纹压入后形成的有效受力区较弱；铰链反复开合、抽屉受载或层板偏载，会让孔壁逐步磨损。受潮膨胀再干燥后，孔内结构可能变得更疏松，重复拆装时尤其容易出现滑牙。
握钉力还受螺钉直径、旋入深度、预钻孔尺寸、孔位与板边距离影响。即使板材性能合格，孔径过大、旋入过浅或孔位太靠近板边，也可能造成连接失效。反过来，五金设计和加工参数可以缓解风险，却无法完全补偿板材内部结合不足。
因此，观察握钉性能不能只看新板上的一次拉拔。用于柜门铰链、吊柜挂件等反复受力部位时，还应关注循环载荷、受潮后的保持能力，以及拆装后能否维持稳定连接。

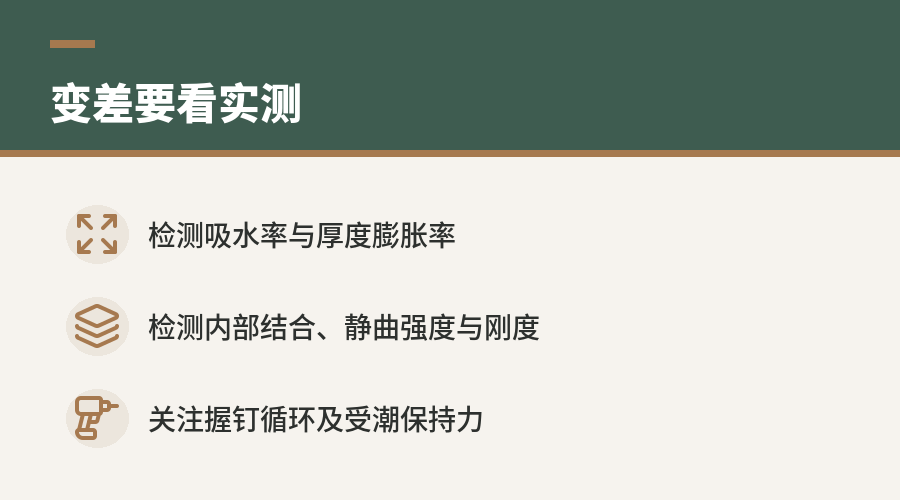

是否“变差”，应由对应指标回答
板材防潮、力学和连接性能需要分别测试，单一指标无法覆盖全部风险。吸水率与厚度膨胀率反映浸水后的尺寸变化；内部结合强度用于评价板芯胶合；静曲强度和弹性模量反映弯曲承载与刚度；板面、板边握钉力则对应不同方向的连接能力。相关结果通常以百分比、MPa或N表示，并应与相应产品标准和使用场景对照。
配方下调后，如果这些指标仍稳定达到目标等级，说明原料、施胶分布或热压工艺可能补偿了部分影响。若只证明成本、重量或游离甲醛释放量发生变化，却没有同步核验耐潮和力学指标，就不能据此认定综合性能保持不变。密度、胶和石蜡可以优化用量，但性能是否下降，最终取决于成品板的实测结果与使用条件。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
