同一批饰面材料放到压贴线上，胶量不变，多层板可能出现局部缺胶，中纤板却可能已经有胶液挤出。问题往往不在压机，而在基材表面对胶液的承接方式不同。生产中常见的施胶量关系是：多层板大于刨花板，刨花板大于中纤板。这里的“爆发板”“中间板”多为口语或转写误差，规范名称通常是刨花板和中纤板。
“吃胶”不等于胶涂得越多越好
板材“吃胶”，指胶液润湿表面后，一部分进入木材孔隙、纤维间隙或砂光沟槽。施胶量则是工艺输入，通常按单位面积的湿胶质量记录，单位可用g/m²表示。基材吸收较多时，需要提高施胶量，才能在界面上保留连续胶层。
吸收过快或施胶不足，容易形成局部贫胶，压贴后可能出现粘结强度不均、空鼓或边部开胶。施胶过多也并非更稳妥，胶液可能被挤出，还可能增加水分排出和固化控制的难度。合理目标是让胶液完成润湿和渗透后，界面仍保有满足粘结要求的胶层。
三类板材为什么有施胶量差异

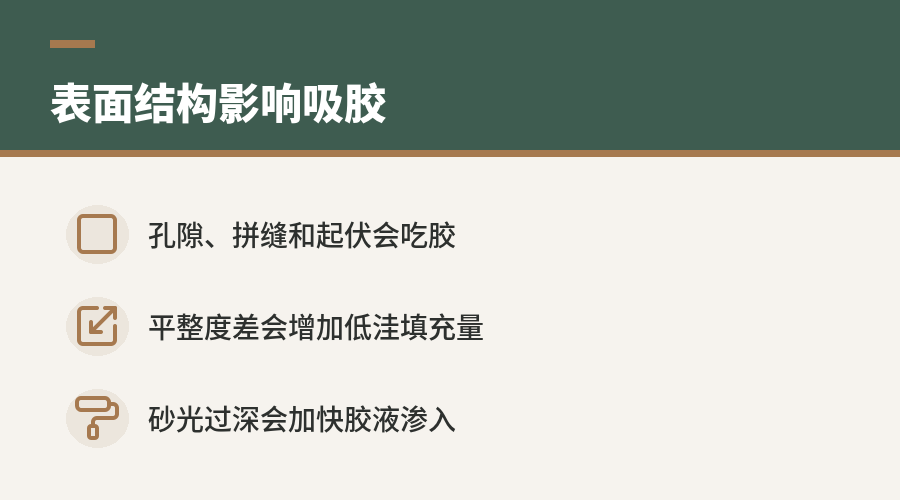

在胶种、固含量、黏度、基材含水率和压贴参数相近时，三类板材可按下面的顺序理解。差别主要来自表层结构、孔隙状态和局部平整度，并非只由板材名称决定。多层板通常施胶最多，中纤板通常最少。
| 基材 | 表面结构特点 | 相对施胶量 | 主要原因 |
|---|---|---|---|
| 多层板 | 由木质单板组坯，可能存在木纹孔隙、拼缝、软硬材差异和局部起伏 | 较高 | 胶液会进入木材孔隙和低洼区域，单位面积的有效胶层更难保持一致 |
| 刨花板 | 表层由较细木质颗粒构成，仍存在颗粒间隙和局部密度差 | 居中 | 表面均匀性通常好于多层板，但吸收性仍高于中纤板 |
| 中纤板 | 细纤维分布较均匀，板面致密且容易砂光平整 | 较低 | 表面孔隙和高度差相对较小，胶液更容易形成连续薄层 |
这组排序描述的是常见工况，而不是脱离加工条件的固定常数。多层板若经过高质量定厚砂光和表面处理，实际胶耗可能下降；刨花板若砂光过深、露出较粗颗粒，吸胶量可能明显增加。中纤板表面若起毛、受潮或残留大量砂尘，也不能直接沿用原有施胶参数。
平整度决定胶液先填哪里
板面看起来平整，不代表微观高度完全一致。压贴时，高点先接触饰面材料并承受压力，低洼处则需要更多胶液填充；如果胶量偏少，低洼位置容易形成不连续胶层。多层板的单板接缝、木纹和局部厚度差，都会放大这种影响。
因此，较高施胶量有时是在补偿表面起伏，而不只是补偿吸收。若平整度问题过大，单纯增加胶量仍难获得均匀界面，还可能在高点产生挤胶。定厚、校准砂光和板面筛选，往往要先于施胶量调整。
砂光既改变平整度，也改变吸胶速度
砂光可以去除表面硬化层、校正厚度并改善平整度，但砂光效果不能只看“摸起来是否光滑”。砂痕过深会增加实际表面积，开放更多孔隙，使胶液更快进入基材。砂光过度还可能让刨花板露出粗颗粒，或让中纤板表面纤维起毛。
残留砂尘也会干扰判断。胶液先润湿浮尘，可能形成强度较低的粉尘夹层，表面看似已经上胶，实际胶层却没有稳定连接基材。砂光后除尘、检查砂带纹路和确认是否露芯，应与施胶量设定同步进行。
吸收量应在同一条件下比较

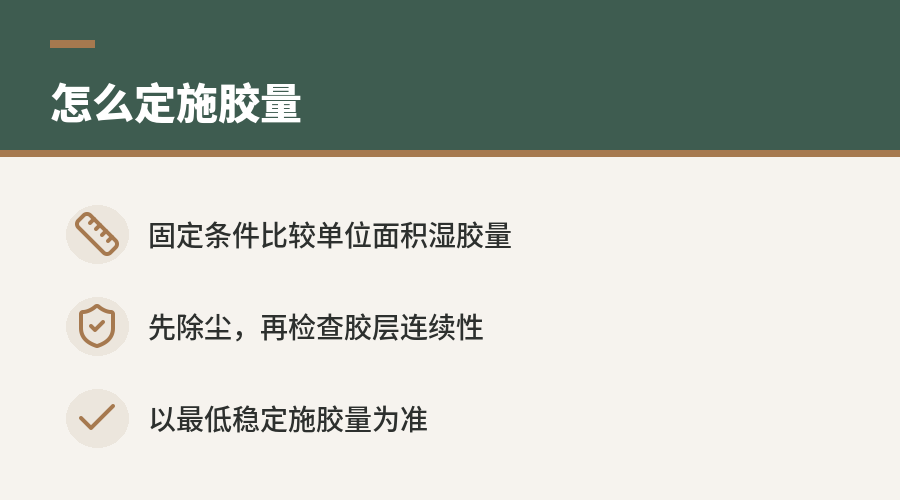

判断不同板材的吸胶差异，可以选取固定面积的样板，使用同一批胶黏剂和相同涂布工具进行试涂。测试时应固定胶液固含量、黏度、温度、开放时间和板材含水率，再记录单位面积湿胶量及压贴后的粘结表现。否则，胶液变稀、板材偏干或等待时间变长，都可能被误判为“板材更吃胶”。
压贴后的检查不能只看是否挤胶，还应观察胶层连续性、边部粘结和破坏位置。若剥离时主要发生在基材内部，说明界面粘结通常较充分；若胶层与板面整片分离，则应复查润湿、砂尘和施胶量。最终参数应以满足粘结要求且不过量挤胶的最低稳定施胶量为依据，而不是给三类板材套用同一个固定数值。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
