同一批爆发板，在西北干燥地区安装多年没有明显问题，运到华南后，却可能出现柜门变紧、抽屉卡顿、板件顶住侧板的情况。现场常把这种现象称为“胀室”。问题往往不在于板材刚出厂时“不够干”，而在于它进入了与原使用环境差异较大的湿度环境。
含水率低，不等于耐潮性能强
木质板材会吸收或释放空气中的水分，直到自身含水状态逐步接近周围环境。含水率较低的爆发板，适合干燥环境时，板材与当地空气之间的水分差异较小，尺寸变化也相对容易控制。
进入南方潮湿地区后，空气中的水分含量更高，板材会重新吸湿。吸湿过程中，板材的厚度和局部尺寸可能发生变化，尤其是封边不完整、切割面外露或靠近地面和墙体的位置。
因此，低含水率解决的是出厂或使用初期的干燥状态，不能直接代表板材具备较强的耐潮能力。耐潮性能还与板材结构、胶黏剂体系、密度、表面处理和封边质量有关。

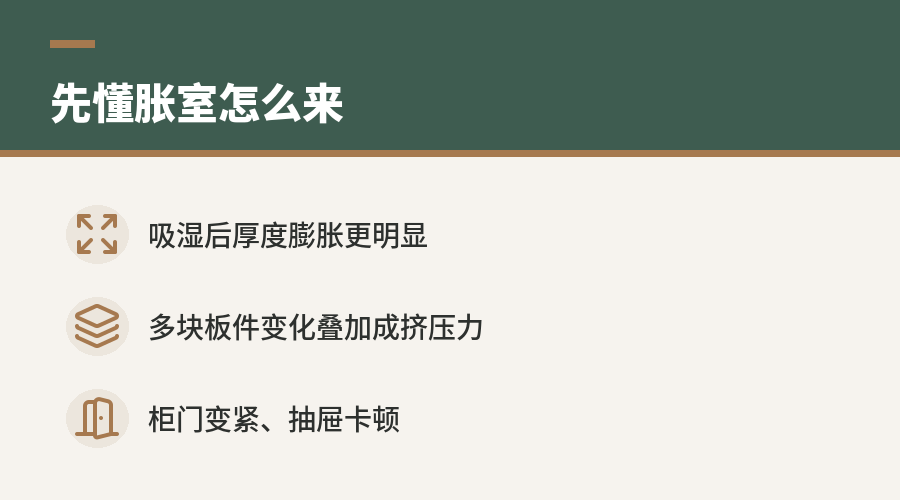

为什么会出现“胀室”
板材吸湿后，变化通常并非所有方向都完全一致。对于木质人造板，厚度方向的膨胀往往比长度和宽度方向更明显。柜体由多块板件组成，单块板的变化叠加到门板、侧板、层板和背板之间，就可能形成较大的装配挤压力。
常见表现包括：
- 柜门与侧板之间的缝隙变小，开合变得费力；
- 抽屉两侧受挤，滑轨运行不顺；
- 层板或侧板局部鼓起，板件之间相互顶住；
- 背板受潮后变形，导致柜体出现异响或局部开裂；
- 封边位置翘起，水分进一步从边缘进入板芯。
“胀室”并不一定意味着整套柜体都会明显膨胀。它可能先发生在一个切口、一个封边接缝或一块靠墙板件上，随后通过装配间隙不足表现为局部卡顿和变形。
干燥地区与潮湿地区的使用差异
| 使用环境 | 板材可能经历的水分变化 | 常见风险 |
|---|---|---|
| 干燥地区 | 板材与空气的含水差异较小，状态相对稳定 | 过度干燥时可能出现收缩、缝隙增大 |
| 南方潮湿地区 | 板材持续吸湿，尺寸逐步增加 | 厚度膨胀、封边翘起、柜门和抽屉受阻 |
| 潮湿且通风差的区域 | 吸湿速度更快，局部含水状态不均 | 背板变形、边缘膨胀、霉变风险增加 |
同一块板材在不同地区出现不同结果，并不矛盾。板材的尺寸变化取决于它原本的含水状态、安装地的温湿度，以及水分进入板材的速度和路径。
如果板材从干燥地区直接运输到高湿地区，安装前没有充分适应当地环境，短期内发生的吸湿变化可能集中出现。柜体已经被固定、拼接和封边，留给板件调整的空间有限，变形就更容易转化为使用故障。
封边和安装会放大或减轻问题

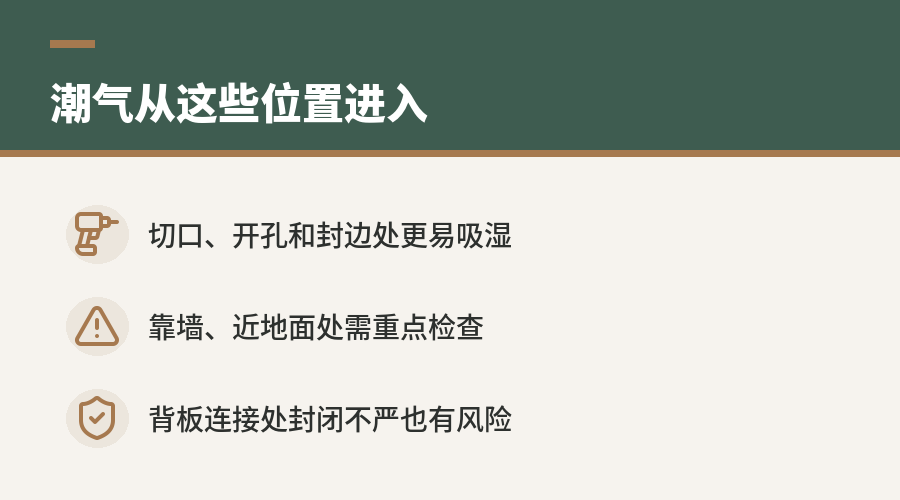

爆发板的板芯通常比表面饰面和封边更容易受到水分影响。板材被切割后，端面和开孔位置会暴露内部结构，这些部位若封闭不严，吸湿速度可能高于完整饰面区域。
实际施工中，以下位置需要重点检查：
- 水槽柜、洗衣机柜等可能接触水汽的区域；
- 靠近地面、墙角和外墙的位置；
- 铰链孔、拉手孔、插座孔等开孔处；
- 板材现场切割后的端面；
- 背板与柜体连接处，以及封边收口不完整的位置。
安装时还要根据板材特性和现场条件预留合理缝隙，避免门板、抽屉、层板被完全锁死。柜体背部保持通风，减少板件直接贴靠潮湿墙面，也能降低局部吸湿造成的变形风险。
判断板材时，不能只看一个含水率数值
含水率是重要指标，但它反映的是板材某一时点的水分状态。若只追求更低的含水率，却忽略板材在目标地区的平衡状态，可能造成“出厂时很干，使用后吸湿明显”的情况。
采购和设计时，应把以下信息放在一起判断：
- 板材计划使用的地区及室内湿度条件；
- 板材适用的环境等级和耐潮等级；
- 板芯结构及其厚度方向的尺寸稳定性；
- 表面饰面、封边和开孔处的防护方式；
- 运输、仓储和安装前是否经历了明显的干湿环境变化；
- 水槽柜、卫生间柜等局部高湿位置是否采用更适合的材料和工艺。
低含水率爆发板可以在干燥地区正常使用，但跨区域进入南方潮湿环境时，必须重新评估吸湿膨胀风险。真正影响柜体稳定性的，是板材状态与当地环境是否匹配，以及水分能否从边缘和连接部位进入板芯。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
