一扇柜门刚安装时平整顺滑，过了一段时间却出现门角翘起、缝隙变宽，检查后发现问题集中在合页杯孔或拉直器安装槽附近。很多人会把原因归结为合页松动，实际上，五金安装形成的孔槽也可能改变板材的防潮边界。当孔槽暴露出板材芯层，又反复接触水汽时，局部吸湿膨胀就可能成为弯曲的起点。
孔槽为什么会变成潮气通道

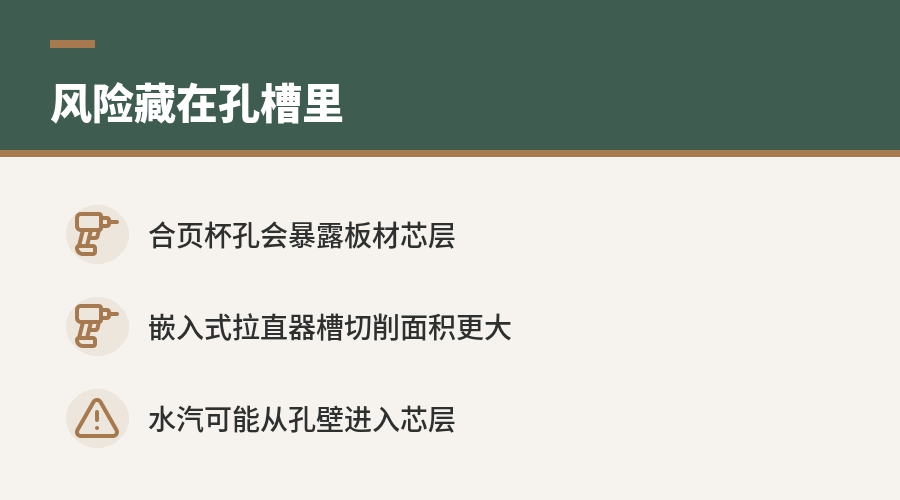

柜门或柜板表面通常有饰面层，边缘还会通过封边处理来减少水汽进入。但安装合页时，需要在门板背面铣出杯孔，并钻设螺钉孔；安装柜门拉直器时，也可能开槽、钻孔或切削局部结构。加工区域一旦穿透饰面层，板材内部的木质纤维、刨花或纤维芯层就可能直接暴露出来。
水汽进入不一定来自明显积水。厨房蒸汽、湿抹布擦拭、清洁剂残留、卫生间高湿空气，以及柜体贴近潮湿墙面的环境，都可能让孔槽反复吸湿。孔槽越深、切削面积越大、封闭处理越不充分，局部芯材与外界接触的面积就越大。合页本身并不会主动制造潮气，真正的问题在于安装后的切削面是否重新形成了有效的封闭层。
局部膨胀为什么会让板材弯曲

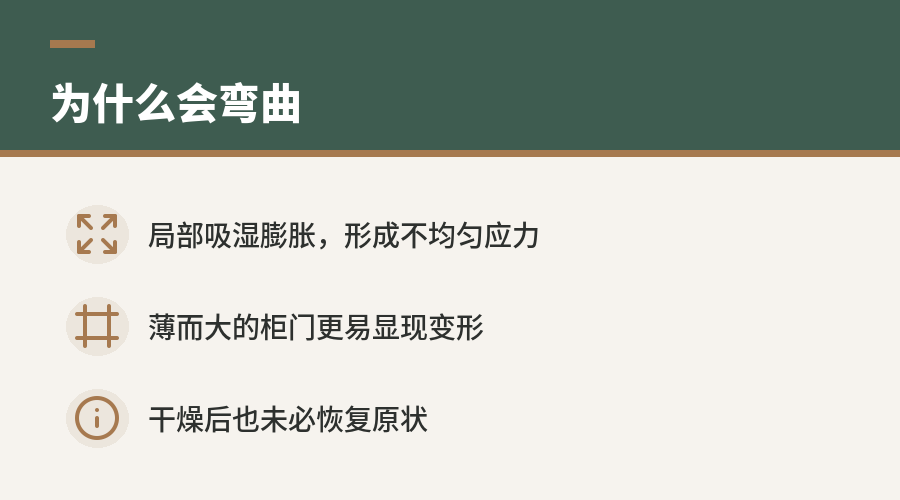

人造板吸湿后，厚度方向通常比长度方向更容易发生变化。若整块板材均匀吸湿，尺寸变化可能相对平缓；但合页孔、拉直器槽附近往往是局部吸湿，周围区域仍保持原有尺寸，于是板内形成不均匀的膨胀应力。
这种应力会让门板出现局部鼓包、边缘翘曲或对角线变化。柜门较薄、面积较大，或者正反两面的饰面与封闭条件不同，变形会更容易被观察到。若板材已经明显膨胀，后续干燥也未必能恢复原状，因为芯层结构和饰面层可能已经发生永久变形。
| 现象 | 可能的关联位置 |
|---|---|
| 合页附近鼓起或变厚 | 合页杯孔、螺钉孔内壁吸湿 |
| 门板靠近拉直器处弯曲 | 拉直器槽或安装孔局部受潮 |
| 门边封边开裂、翘起 | 水汽从边缘或孔槽向内扩散 |
| 柜门关闭后上下缝隙不一致 | 板材弯曲，也可能叠加合页调节偏差 |
合页孔和拉直器槽的风险并不相同
合页杯孔通常位于门板背面，孔口面积较大，且铣削后会暴露一定深度的芯材。若孔位靠近门边，周围剩余板材较窄，局部受潮膨胀后更容易影响门边平整度。螺钉孔虽然直径较小，但孔壁同样可能成为水汽进入芯层的路径。
拉直器用于改善部分柜门的平整度，常见安装方式包括嵌入式开槽和表面安装。嵌入式结构需要切削门板，槽口如果没有做好封闭，受潮风险会高于单纯使用表面固定件的情况。拉直器能提供机械约束，却不能替代板材本身的防潮处理；当芯层持续膨胀时，五金件还可能承受额外拉力，出现松动、变形或调节失效。
制作和安装时如何减少渗潮

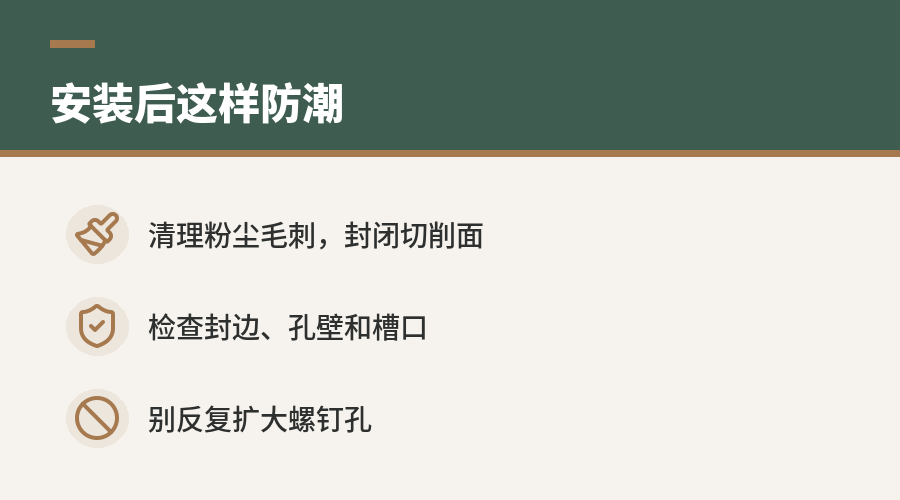

加工前应确认板材类型、厚度、饰面和五金安装深度，避免合页杯孔或拉直器槽过深，误伤正面饰面或留下过多裸露芯层。孔槽完成后，应清理粉尘和毛刺，并按照板材与工艺要求，对可见切削面进行封闭处理。封闭材料需要与饰面、胶黏剂及后续安装方式相容，不能只在孔口周围随意涂一层无法牢固附着的材料。
现场安装时，螺钉孔不宜反复扩大，拆装后形成的松散孔壁应及时处理。合页底座、拉直器与板面之间应贴合，避免留下容易积水的缝隙；厨房和卫生间柜门还应减少湿抹布长时间贴靠孔槽区域。封边完整的门边、合页孔内壁和拉直器槽口，应作为同一套防潮边界检查，而不能只检查外露封边。
出现变形后先判断原因
柜门弯曲时，可以先观察变形是否集中在五金附近，并检查孔槽内是否有发胀、掉屑、颜色加深或封闭层脱落。若板材芯层已经明显膨胀，单纯调节合页只能改变门缝，无法消除板材本体的尺寸变化；若只是合页安装偏移或螺钉松动，调节和重新固定可能有效。
判断时还应排除柜体不垂直、门板受力不均、墙面返潮等因素。只有当受潮源被切断，并确认孔槽和边缘重新封闭后，修正或更换五金才有长期意义。 对已经出现结构性膨胀的柜门，继续加大拉直器锁紧力，可能暂时压住弯曲，却也可能让门板和五金承受更大的局部应力。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
