柜门边角被锅具轻轻磕掉一小块漆，起初可能只是米粒大小的缺口。几次擦洗后，缺口附近开始鼓起，随后出现细裂纹，漆面甚至成片脱落。另一扇采用封边条的柜门却没有突然破损，只是胶线逐渐发黄，几年后才出现翘边。两种现象看起来都是“边缘失效”，背后的发展路径却完全不同。
整体烤漆为何容易出现链式失效
整体烤漆柜门通常经过基材加工、腻子修补、底漆和面漆等工序，连续漆膜同时承担装饰与表面防护功能。完整状态下，漆膜能够阻隔日常水汽；一旦边角受撞击而崩边，腻子层或板材芯层就可能直接暴露。中密度纤维板等木质基材具有吸湿性，暴露部位接触水或持续处于高湿环境时，局部尺寸会发生变化。
基材吸湿膨胀后，漆膜与基材之间会产生额外应力。漆膜本身难以随局部膨胀同步伸展，裂纹便可能从缺口边缘向周围扩展；裂纹又会形成新的进水通道，使更大范围的基材受潮。“磕碰、露底、吸水、膨胀、开裂”由此形成连续放大的链式反应。
这种失效并不意味着所有烤漆柜门都会从一个缺口迅速报废。扩展速度还取决于基材密实度、腻子与底漆的附着质量、漆膜厚度、边角造型以及使用环境。水槽附近、地柜下沿和频繁湿擦的位置，缺口接触水分的机会更高；干燥区域的小磕碰则可能长期停留在局部。
封边条为何更像缓慢老化
封边条路线依靠胶黏剂把PVC、ABS或其他封边材料固定在板材边缘，常见胶种包括EVA热熔胶。正常加工时，熔融胶需要完成润湿、贴合和冷却固化，形成连续胶层。使用过程中，温度变化、湿气、油污、清洁剂以及板材和封边条的尺寸变化，会反复作用于这条胶线。
EVA胶层老化后，可能先出现颜色加深或发黄，随后柔韧性下降、胶层变脆，最终在局部应力作用下开裂或脱胶。这个过程往往从边角、接缝或受热较多的位置开始，再沿板边逐渐发展。原始案例中提到的三到五年可作为一种使用情境下的观察周期，不能直接视为所有EVA封边产品的固定寿命。
胶线发黄也不等于封边马上脱落。板材颜色、胶层厚薄、环境光照和加工残胶都会影响视觉表现，判断时还要结合翘边、按压异响、缝隙扩大和胶层粉化等现象。与烤漆缺口引发的扩展相比，封边失效通常能提供更长的可观察阶段。
突变与渐变，差别在失效速度
| 对比项 | 整体烤漆路线 | EVA封边条路线 |
|---|---|---|
| 常见起点 | 边角磕碰、崩漆、露底 | 胶层持续老化或局部粘接不足 |
| 主要介质 | 水分进入腻子层或板材芯层 | 热、湿气和反复应力作用于胶线 |
| 发展机制 | 吸水膨胀推动漆膜继续开裂 | 粘接力和柔韧性逐步下降 |
| 外观信号 | 缺口、鼓包、放射状或片状裂纹 | 胶线发黄、翘边、开缝、脱胶 |
| 失效节奏 | 条件合适时可能快速扩展 | 多数情况下逐步发展 |
| 预警特点 | 初始缺口很小，但扩展可能较突然 | 可在较长时间内观察到变化 |
两条路线的差异，核心不在于哪一种材料“永远不坏”，而在于损伤如何传播。整体烤漆依赖连续漆膜维持封闭性，一处破损可能削弱周边区域的防潮条件。封边条依赖胶层维持边部连接，性能下降通常沿着时间和胶线逐步显现。

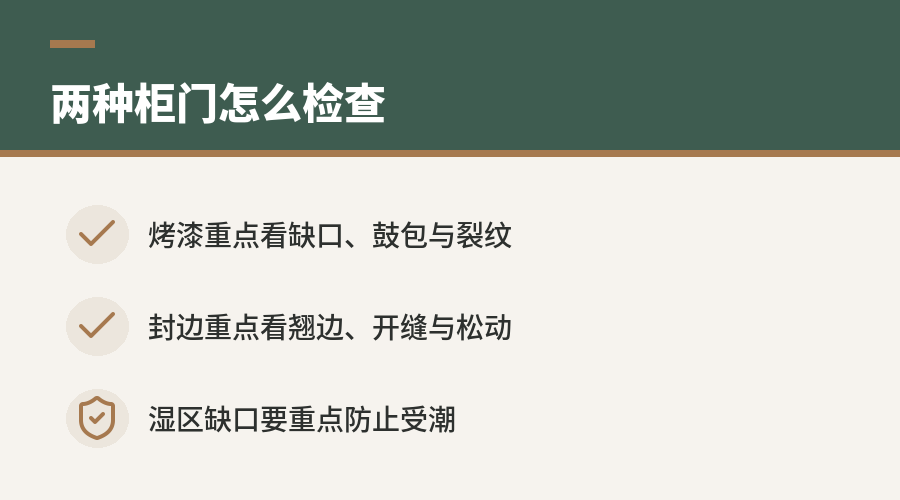

检查重点也应有所不同
检查整体烤漆柜门时，边角和开孔附近比大面积正面更关键。若缺口已经露出浅色腻子或纤维状芯材，并伴随鼓包、裂纹扩大，应重点判断是否持续接触水分。仅观察表面裂纹而忽略基材膨胀，容易低估后续扩展范围。
检查封边柜门时，可沿板边观察胶线颜色、缝隙是否连续，以及封边条能否被轻易按动。局部发黄可以作为老化线索，但翘边、开缝和粘接松动更接近实际功能失效。烤漆缺口要防止链式扩展，封边胶线则要识别渐进预警，这正是两种工艺最实际的维护差别。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
