一块柜体板在现场完成锯切后，边缘出现几个小缺口，封上边条再修边时，缺口又被放大，甚至露出内部基材。消费者往往会先怀疑胶水或封边带，实际问题可能在锯切完成的那一刻就已经形成。行业里所说的“爆边”“爆齿”，通常指板材切口出现崩角、缺料和齿状缺口。

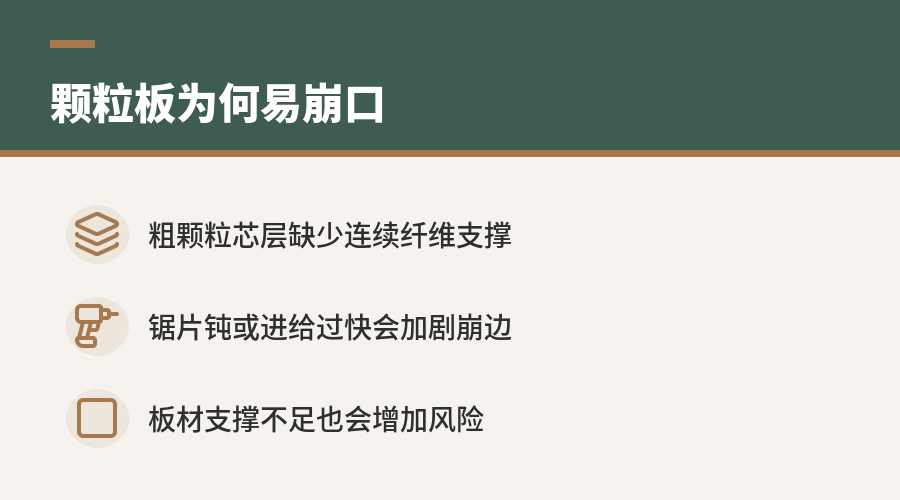

颗粒板为什么容易崩口
颗粒板由木材碎料、刨花等颗粒经过施胶、铺装和热压制成，表层颗粒通常较细，芯层颗粒相对粗大。锯片切入板材时，锯齿需要切断一层层由胶黏剂固定的颗粒，切口边缘缺少连续的木材纤维支撑。锯齿如果发生拉扯，松散颗粒就可能被带出，形成局部缺角或毛边。
板材支撑不足、锯片不够锋利、锯齿规格与设备不匹配、进给速度过快，都会增加崩边概率。切割出刀的一侧通常更容易出现缺口，饰面板的上下表面也可能因锯切方向不同而产生差异。颗粒板的爆边风险，与基材结构和加工条件同时有关，并非单由板材名称决定。

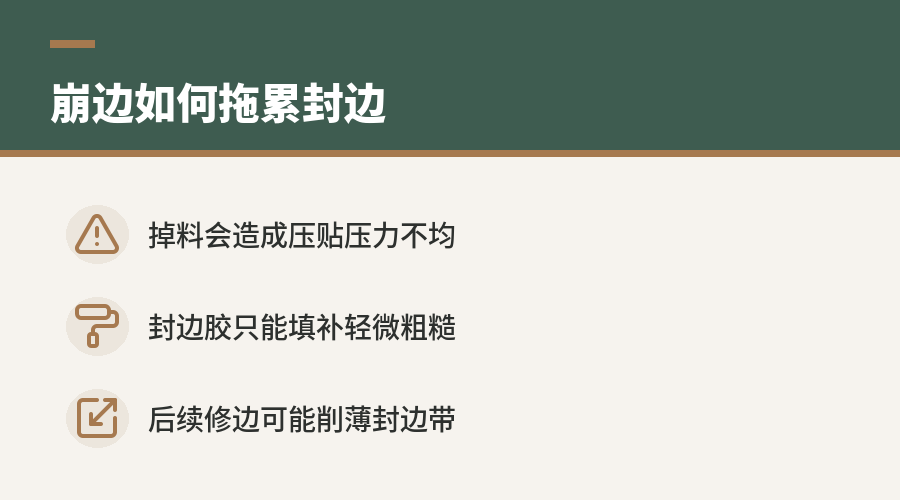

崩边为什么会增加封边难度
封边的基础是一个平整、连续的板材边缘。封边机通常要经历预铣或修边、涂胶、压贴、端头处理、粗修边和精修边等步骤，封边带需要在整个边缘上获得稳定支撑。
如果切口已经掉料，封边带可能覆盖住缺口，却无法把缺失的基材重新补回来。局部边缘凹陷会让压贴压力不均，后续修边时也更容易把封边带削薄，形成明显胶线、缝隙或局部缺口。封边胶可以填补轻微的表面粗糙，无法替代平整的基材边缘。
工厂的自动化封边线通常配有预铣、跟踪压轮和多道修边设备，能够先处理崩边，再完成封边。现场加工常使用便携式锯切设备或手工封边设备，板材支撑、刀具状态和操作稳定性更难保持一致，因此同一块颗粒板在现场更容易暴露切口问题。
生态板的现场优势来自基材
“生态板”是市场上的常用名称，并不对应一种固定的板材结构。现场所说的生态板，很多是以大芯板，也就是细木工板，为基材，表面覆有三聚氰胺饰面纸；也有产品以胶合板、中密度纤维板或颗粒板为基材。判断现场加工表现，首先要看内部基材，不能只看“生态板”三个字。
以大芯板为基材的产品，内部通常由木条拼接后覆以单板；以胶合板为基材的产品，则由多层单板交错层压而成。与颗粒板的粗颗粒芯层相比，这类结构中的材料单元更大，切口在基材质量合格、锯片匹配的情况下，通常更容易保持完整。现场切完后，边缘需要处理的松散颗粒较少，封边前的修整量也相对容易控制。
| 对比项目 | 颗粒板 | 以大芯板或胶合板为基材的常见生态板 |
|---|---|---|
| 芯层结构 | 细小木质颗粒压制，表层与芯层密度有差异 | 木条拼接或多层单板层压 |
| 锯切表现 | 对锯片锋利度、支撑和进给速度较敏感 | 切口通常较完整，但受拼接缝、空洞和木纹方向影响 |
| 封边前状态 | 可能出现崩角、缺料和毛边 | 修边量相对可控，但仍需检查毛刺和局部空隙 |
| 名称判断 | 材料结构较明确 | 必须确认具体基材，若内部是颗粒板，仍会有相同风险 |
这也是生态板在现场加工中经常表现得更顺手的原因。它降低的是切口松散和缺料带来的处理难度，不能理解为所有生态板都不会爆边。若生态板内部采用颗粒板，锯切和封边表现仍应按颗粒板来评估；若大芯板内部拼接不严、存在空洞，切到接缝位置时同样可能出现崩口。

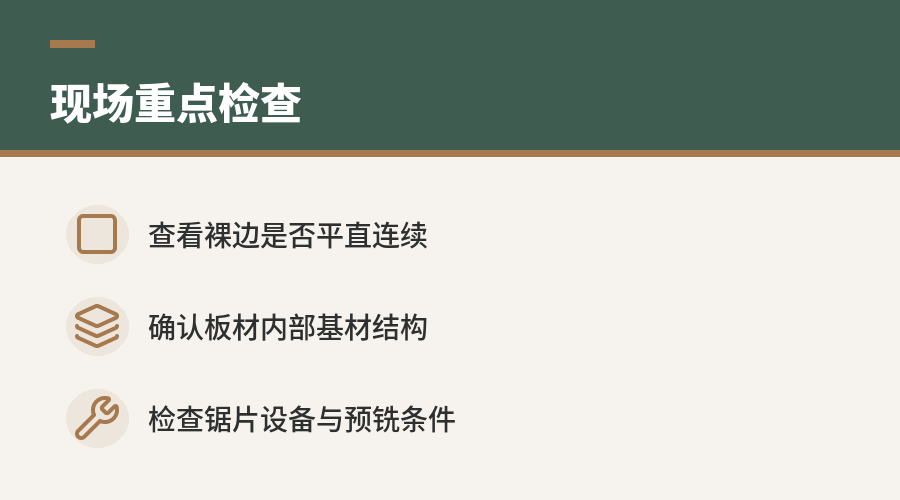

现场加工应看三个位置
第一处是锯切后的裸边。边缘如果平直、连续，只有少量毛刺，后续封边的压力较小；如果已经出现连续缺角、深凹或松散掉料，单靠封边带遮盖很难获得稳定效果。
第二处是板材内部的结构。样板或截面可以看出是颗粒压制、木条拼接，还是多层单板结构。对于需要大量现场开料、改尺寸或处理异形位置的柜体，基材结构会直接影响修边和封边工作量。
第三处是封边设备与刀具状态。即使使用颗粒板，只要锯片锋利、齿形匹配、板材有连续支撑，并通过预铣或精修处理切口，爆边风险也能明显降低。生态板现场加工更容易，并不等于工艺要求消失；它只是给锯切和封边留下了更大的操作余量。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
