一块板材热压后，纸面局部出现灰白或乳白色区域，表面却没有明显破损，问题可能不在钢板清洁度，也不一定是温度不足。装饰纸具有一定的渗透性，热压时胶水会在纸张、板材表层和钢板之间重新流动。只要纸背面的胶水没有充分填满板材表层，胶水就可能沿着纸张内部的孔隙反向迁移，改变正面胶层的分布。

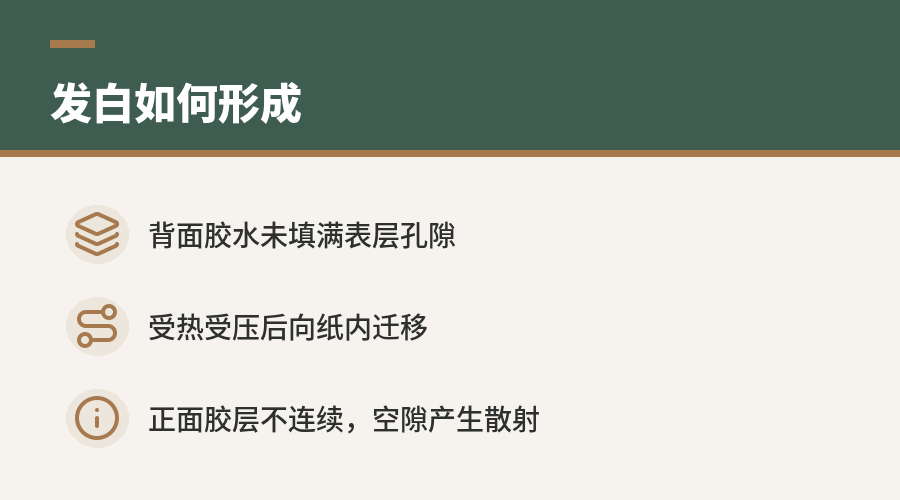

发白是怎样形成的
热压的核心，是让装饰纸与基材之间形成连续、均匀的胶层。钢板压下后，胶水需要填入钢板与纸面之间的微小空隙，同时把纸张牢固固定在板材表面。这个过程对胶水的流动、渗透和填充状态都有要求。
如果纸背面的胶水没有充分填充板材表层，板材表层仍可能存在未被胶水覆盖的孔隙。受热和受压后，胶水会向阻力更小的方向流动，其中一部分可能进入纸张内部或向背面迁移。这样一来，原本应该留在纸张正面、用于填充钢板与纸之间空隙的胶水数量减少，正面胶层就容易出现局部不连续。
钢板与纸之间一旦残留微小空隙，光线经过纸张和空隙区域时会发生不同程度的散射。人眼观察到的结果，便可能是局部发白、泛灰，或者出现云雾状的浅色区域。这种发白与胶水在纸张两侧的迁移失衡有关，本质上是正面填充不足。
为什么同样热压，结果会不同
热压温度和压力相同，并不代表每张板材上的胶水都会以相同方式流动。板材表层的孔隙、吸胶能力和局部平整度不同，会影响背面胶水能否及时铺展并填充表面。纸张本身的渗透性也会影响胶水迁移路径，纸张状态不一致时，发白可能只出现在部分区域。
可以把胶水在热压中的状态理解为三个相互关联的区域：
| 区域 | 主要作用 | 可能出现的问题 |
|---|---|---|
| 板材表层 | 接收并承托胶水，形成与纸张的结合界面 | 表层吸胶或孔隙较多，胶水填充不足 |
| 纸张内部 | 胶水可能经过的渗透通道 | 胶水向内部或背面迁移，造成正面胶量减少 |
| 钢板与纸面之间 | 需要由胶水填满的接触间隙 | 填充不充分，形成散射区域并表现为发白 |
因此，发白并不能简单归因于“温度低”或“压力小”。如果纸背面胶水的初始填充不足，单纯提高温度或压力，可能会进一步促进胶水流动和渗透，未必能解决正面空隙没有填满的问题。

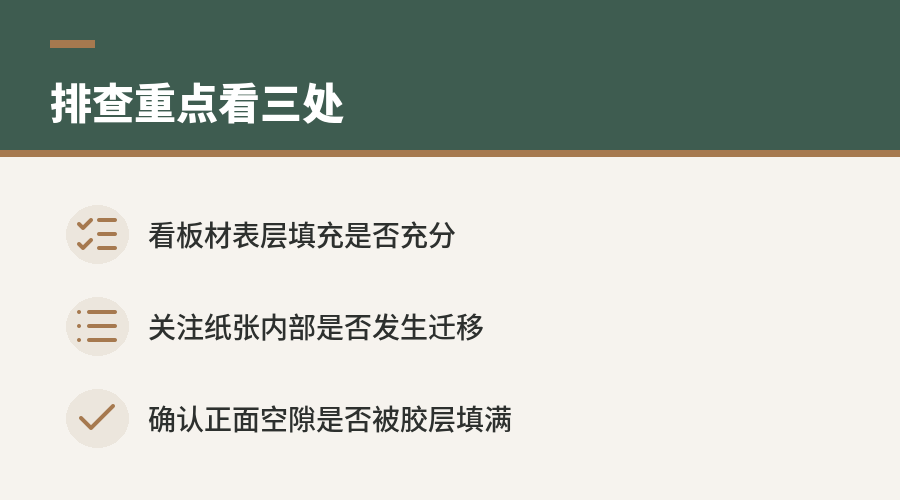

判断时应看胶水的分布链条
排查这类缺陷时，应沿着“板材表层填充、纸张内部迁移、正面空隙填充”这一链条观察。若板材表层吸胶明显，或者胶水在背面分布不连续，热压后就需要重点关注胶水是否向纸张内部迁移。若发白位置与板材局部孔隙、吸胶差异或涂胶不均区域对应，说明界面填充状态可能是关键因素。
现场还可以观察发白的形态和位置：均匀分布的浅白区域，常与整体胶层不足或纸面贴合不充分有关；局部云雾状、斑块状发白，则更容易与板材表层状态、涂胶均匀性或局部渗透差异相关。具体判断仍需结合胶水用量、板材表面状态、纸张渗透性以及热压后的界面情况，不能只凭颜色下结论。
控制发白的重点，是让背面胶水先具备足够的表层填充能力，并在热压过程中保持合理的流动路径。只有当纸张背面、纸张内部和钢板接触面之间的胶水分布保持平衡，钢板与纸之间的空隙才更容易被连续胶层填满。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
