一批柜体板在工厂尺寸合格，运到南方后却出现封边鼓起、门板相互挤碰；另一批含水率偏高的板材送到西北，使用一段时间后，表面出现细密裂纹。问题往往不只是“防潮差”或“饰面质量差”，还与板材进入当地环境后的吸湿、失湿过程有关。板材的初始含水率与使用环境越不匹配，尺寸变化和表面开裂的风险通常越高。
“低含水率”和“高含水率”都是相对概念
板材中的水分会与周围空气持续交换，直到接近当地温湿度条件下的平衡含水状态。所谓含水率偏低，是指板材比使用环境对应的平衡状态更干；含水率偏高，则意味着板材进入当地后仍会继续失水。判断是否合适，不能只看一个出厂数值，还要结合目的地气候、室内湿度、运输和仓储条件。
“南方潮湿、北方干燥”是一种区域性概括，并非固定规则。南方空调房可能长期除湿，北方也可能使用加湿器或处于潮湿季节。真正决定板材吸湿或失湿方向的，是安装现场及后续使用期间的温湿度。
| 板材与环境的关系 | 水分变化方向 | 常见结果 |
|---|---|---|
| 板材含水率低于环境平衡状态 | 吸湿 | 厚度增加、边部膨胀、接缝变紧 |
| 板材含水率高于环境平衡状态 | 失湿 | 基材收缩、翘曲、饰面受拉 |
| 含水率与环境较匹配 | 水分变化较小 | 尺寸相对稳定，饰面应力较低 |
低含水率板材到了潮湿地区，为什么容易胀
刨花板、纤维板等人造板含有木质纤维或木质颗粒，具有吸湿性。偏干板材进入高湿环境后，水汽会从板面、封边缺口、开孔和裸露断面进入基材，引起纤维或颗粒吸湿膨胀。厚度方向的变化通常更容易被观察到，边缘和孔位则常因防护薄弱而先出现异常。
这种膨胀不一定表现为整块板均匀变大。水槽柜、踢脚线附近、台面接缝、铰链孔和现场切割口更容易局部吸湿，从而出现封边顶起、板边鼓包、层板卡紧或柜门间隙缩小。若板材反复经历吸湿和干燥，局部结构还可能难以完全恢复。
行业中常说的“胀板”或“胀尺”，本质上涉及板材尺寸随含水状态改变。封边能够减缓水分进入，却不能把吸湿性基材变成完全不受湿度影响的材料。封边不连续、开孔未处理或接缝长期接触水汽时，风险会进一步集中。

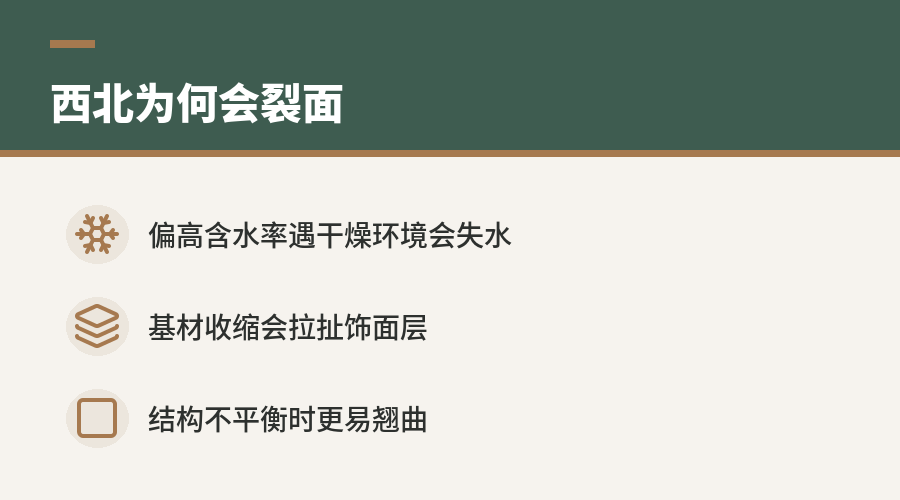

高含水率板材进入西北，饰面为什么可能龟裂
含水率偏高的板材进入干燥地区后，基材会逐步失水并收缩。西北地区室内采暖期常形成较干燥的使用环境，板材表层与内部的失水速度还可能不同，由此产生含水率梯度和内部应力。尺寸较大、两面结构不对称或局部受约束的板件，更容易出现翘曲或表面受力不均。
口语中的“三氨饰面”，规范名称通常是三聚氰胺浸渍胶膜纸饰面。它与基材压贴后形成复合结构，基材收缩时，饰面层会受到拉伸和剪切作用。若收缩幅度超过饰面层、胶合界面或表层结构能够承受的范围，表面可能出现细裂、龟裂，严重时还会伴随局部脱层。
龟裂不能只归因于含水率。浸渍纸质量、压贴工艺、板材内部结合强度、正反面饰面是否平衡，以及运输中是否经历快速干燥，都会影响结果。高含水率与干燥环境的明显落差，是诱发收缩应力的重要条件之一。

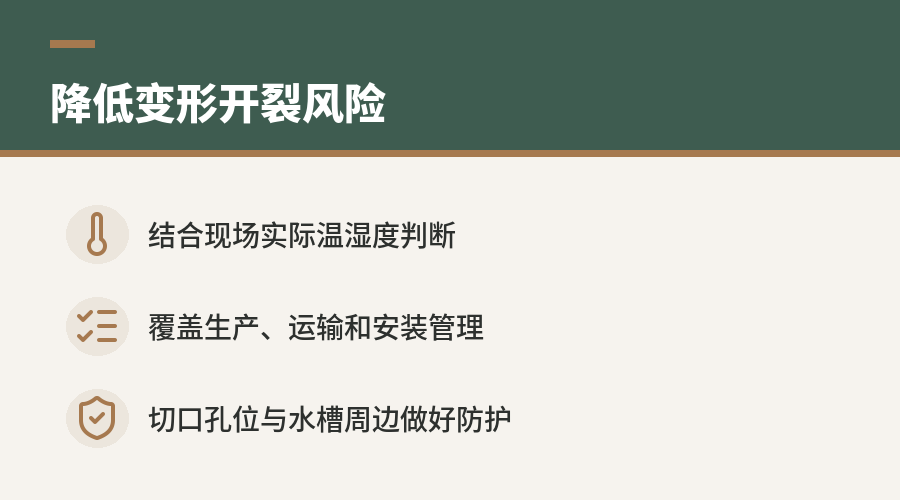

控制风险，关键是让板材适应使用环境
含水率管理应覆盖生产、仓储、运输和安装，而不是只在出厂时测一次。检测时应区分板材类型、取样位置和测试方法，因为表层与芯层、板边与板芯的含水状态可能不同。只测单个位置，可能无法反映整批板材是否均匀。
进入安装现场后，板材或成品柜需要避免立刻暴露在与原仓储条件差异很大的环境中。现场堆放应保持平整，避免靠近未干墙体、地面水汽、暖气片和热风口，并按产品工艺要求进行环境适应。开孔、切边和水槽周边等裸露位置，则应按设计完成封闭或防水处理。
判断一批板材是否适合某个地区，可重点核对以下事项：
- 出厂含水率是否稳定，板间和板内差异是否明显；
- 目的地实际室内温湿度，而非只依据“南方”或“北方”判断；
- 包装、运输和仓储过程中是否发生受潮或快速失水；
- 板材正反面饰面结构是否平衡；
- 切口、孔位和封边处是否形成水汽通道；
- 安装后是否紧邻水源、采暖设备或持续热风。
含水率并非越低越好，也不是越高越安全。对全屋定制板材而言，更合理的目标是让板材含水状态与最终使用环境相匹配，并尽量降低吸湿或失湿的突变幅度。南方防吸湿膨胀，西北防失水收缩和饰面龟裂，处理的是同一个水分平衡问题。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
