同样是用于柜体的刨花板，有的每立方米添加约7.5公斤石蜡，有的只添加3公斤，甚至完全不加。消费者通常看不到这项配方差异，却可能在板材受潮、反复拆装或长期承重时，感受到边缘膨胀、螺丝松动等变化。石蜡不是板材的主要胶黏剂，却会影响木质材料与水分接触后的状态。
石蜡在板材里做什么
刨花板由木质刨花、胶黏剂和少量功能性助剂，经铺装、热压形成。石蜡通常以石蜡乳液等形式加入，主要分布在刨花表面，降低木材对液态水和水蒸气的吸收速度。
它发挥的作用更接近“憎水屏障”，并不负责直接把刨花粘成整体。板材的基本强度，主要还取决于木材刨花形态、板材密度、胶黏剂种类与用量、铺装均匀性和热压工艺。
因此，石蜡添加量从约7.5公斤/立方米降到3公斤/立方米，或完全不添加时，首先受到影响的通常是吸水、吸湿和尺寸稳定性。若其他配方和工艺没有同步调整，相关影响还可能传导到承载和连接性能。
从7.5公斤降到3公斤，差异在哪里
在相同板材结构和生产条件下，石蜡用量减少，刨花表面的憎水保护会减弱。板材遇水或处于高湿环境时，水分更容易进入刨花内部，导致厚度方向膨胀、边缘变形或局部松散。
可将这种变化理解为以下关系：
| 石蜡添加情况 | 主要可能变化 |
|---|---|
| 约7.5公斤/立方米 | 刨花受水速度相对较慢，尺寸稳定性更有保障 |
| 约3公斤/立方米 | 憎水保护减弱，湿胀和吸湿风险上升 |
| 完全不添加 | 对防潮较不利，板材更依赖胶黏剂、密度和封边工艺 |
这里的“防水”容易被误解。石蜡只能帮助板材减缓水分进入，不能让普通刨花板变成长期泡水仍不变形的防水板。板材的基材等级、胶黏剂体系、表面处理和封边质量，同样决定了实际耐湿表现。

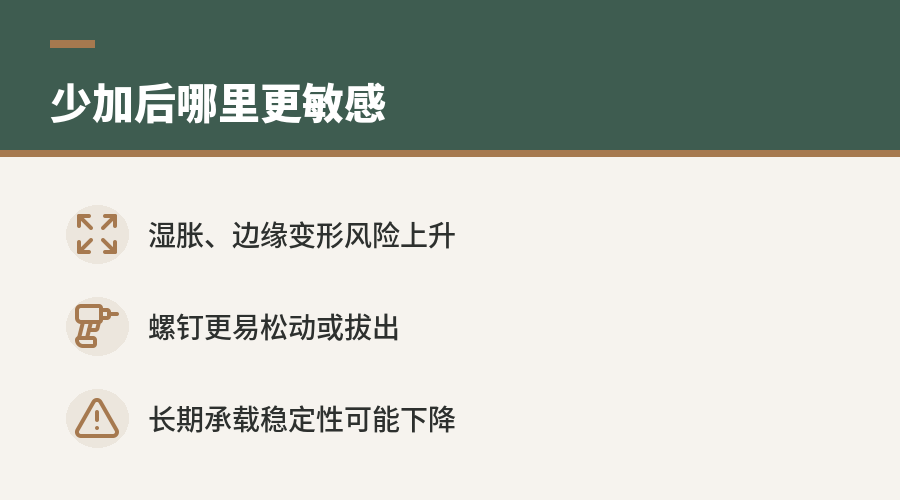

为什么会牵连承载力和握钉力
石蜡减少后，板材吸湿后更容易发生厚度膨胀和内部结构变化。刨花之间的接触状态、胶层稳定性以及局部密实程度可能受到影响，板材在潮湿环境中的静曲强度、内结合强度和尺寸稳定性就可能下降。
握钉力也与这种变化有关。螺钉周围依靠刨花的咬合、胶结和局部密度来承受拉拔与剪切作用；当板材边缘吸湿膨胀、刨花松散或胶结区域受损时，螺钉更容易出现松动、拔出或反复拆装后失效。
需要区分两种情况：
- 干燥环境下的初始强度：主要受密度、刨花结构、胶黏剂和热压工艺影响，石蜡减少未必会让所有强度指标按同一幅度下降。
- 受潮后的性能保持率：石蜡减少后，板材吸水和湿胀更明显，承载力、握钉力及连接稳定性更容易受到影响。
石蜡用量过高也可能影响胶黏剂对刨花的润湿和结合，所以生产中存在适宜范围。判断板材好坏，不能只看石蜡这一项，还要结合密度、胶黏剂、板材等级和检测结果。
家具使用中，哪些位置更容易暴露差异
柜体底部、厨房水槽柜、洗衣机柜和靠近卫生间的收纳柜，容易接触冷凝水、溅水或高湿空气。若板材石蜡用量较低，同时封边不严，水分可能从板材端面、开孔和螺钉位置进入，受潮点会比完整覆膜面更敏感。
在干燥卧室中，差异可能不容易立刻显现。到了高湿季节，或家具经历多次拆装后，板材边缘膨胀、螺钉孔变松、层板下垂等问题才可能逐渐出现。
封边能减少水分从端面进入，但不能弥补基材本身耐湿性不足。封边破损、现场切割面未处理、螺钉孔附近没有防护，都会放大石蜡减少带来的影响。

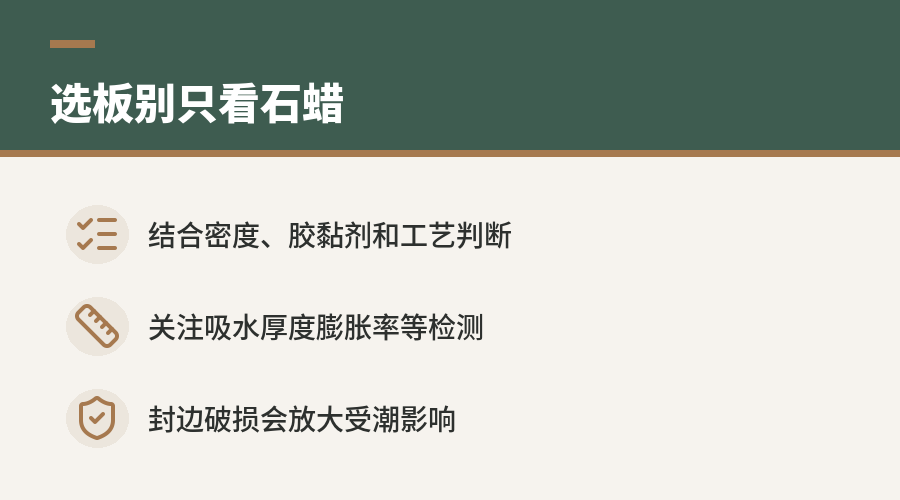

不能只凭“加没加石蜡”判断板材
板材性能需要通过具体指标验证，常见关注项目包括：
- 吸水厚度膨胀率，反映浸水后厚度变化；
- 静曲强度和弹性模量，反映板材弯曲承载能力；
- 内结合强度，反映板材内部刨花与胶层的结合情况；
- 握螺钉力，反映连接件在板材中的抗拔和抗松动能力；
- 甲醛释放量及相应环保等级。
如果同一类型板材的石蜡添加量从约7.5公斤/立方米降至3公斤/立方米，甚至完全取消，而密度、胶黏剂、压制参数和封边方案没有相应优化，防潮能力下降，并进一步影响湿态强度、握钉力和长期承载稳定性，是具有材料机理依据的。但最终差异仍应以同厚度、同密度、同结构下的检测数据为准，不能仅凭配方中的一个数字推断全部性能。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
