一块刚完成压贴的素色板，正面看似平整，换到侧光下却能看到细小、弯曲的线状印痕。它像头发落在板面上，擦拭后仍然存在，有时用手触摸也不明显。这类缺陷容易被判断为搬运划伤，实际还可能来自饰面纸在冷却过程中的微小起皱。
“膨胀系统不一致”是什么意思
全屋定制常用的饰面板，是将素色浸渍胶膜纸压贴到人造板基材表面。行业口语中的“浸胶纸”，指经过树脂浸渍、干燥后用于热压贴面的装饰纸。纸张与板材受热后都会发生尺寸变化，但两者的变化幅度和变化过程并不完全相同。
所谓“膨胀系统不一致”，是对这种尺寸响应差异的概括，并非只对应一个简单参数。当浸胶纸受热后的膨胀幅度大于板材，两种材料在热压与降温阶段就会产生不同的收缩需求。由于两者已经贴合，饰面纸无法完全自由移动，内部应力会在局部积累和重新分配。
发丝印是怎样形成的
热压时，温度和压力使浸胶纸铺展并与板材表面结合。压贴结束后，板件开始降温，浸胶纸与板材分别按照自身的尺寸变化规律收缩。若局部约束、黏结状态或应力分布不均，饰面纸在收缩过程中可能发生轻微失稳，形成极窄的褶皱。
| 阶段 | 浸胶纸与板材的状态 | 可能产生的结果 |
|---|---|---|
| 升温 | 浸胶纸的膨胀幅度较大 | 两种材料出现尺寸变化差 |
| 热压成型 | 纸张被压平并与基材结合 | 尺寸差暂时受到压力和黏结约束 |
| 降温收缩 | 两者收缩幅度、速度不一致 | 局部应力集中或发生微量滑移 |
| 完全冷却 | 微小褶皱被保留在饰面层 | 侧光下呈现弯曲的发丝状印痕 |
板面看到的“发丝”，本质上可能是微小起皱形成的光影轮廓。褶皱的宽度很小，走向又会跟随局部应力分布，因此往往呈弯曲、不规则状态，不一定是一条笔直的线。
为什么素色表面更容易显现
素色饰面缺少木纹、石纹等图案的视觉遮蔽，轻微的明暗变化更容易被观察到。尤其在侧光或低角度光线下，微小起伏会形成连续的亮线或暗线，看起来很像细发丝。换一个观察方向后，印痕的明暗通常也会随反光角度改变。
这种现象并不意味着素色纸一定更容易起皱，而是缺陷在素色背景上更显眼。相同程度的微小起伏出现在复杂纹理饰面上，可能会被图案分散或掩盖。因此，外观可见度与实际起皱程度不能直接画等号。

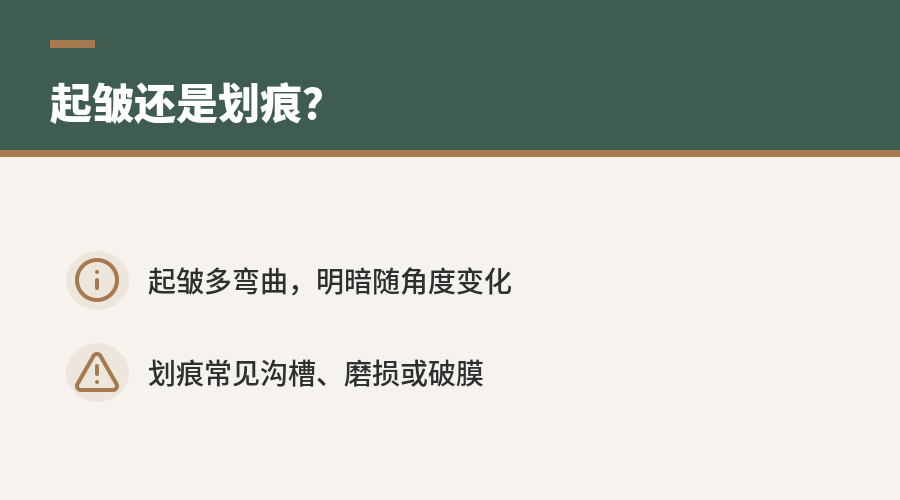

它与真正划痕有什么区别
发丝状印痕仅凭肉眼不能直接定性，但可以从形态和表面状态进行初步区分。起皱印痕通常伴随反光变化，线条可能弯曲、断续，表面未必存在明显材料缺失。划痕则更常表现为沟槽、擦伤或表层损伤，指甲轻划时可能感觉到连续阻力。
| 观察项目 | 冷却起皱形成的印痕 | 外力划痕 |
|---|---|---|
| 线条形态 | 常见细小、弯曲或不规则 | 与受力、摩擦方向相关 |
| 侧光表现 | 明暗会随观察角度变化 | 沟槽位置通常较固定 |
| 表面材料 | 多为局部起伏，未必破损 | 可能出现磨损、破膜或缺口 |
| 形成环节 | 热压后降温收缩阶段 | 搬运、加工或使用阶段 |
这些特征适合用于排查，不能替代对压贴记录和缺陷截面的分析。若同批板件在相近位置、相似光照下重复出现弯曲线印，工艺性起皱的可能性会高于偶发划伤。若线条与搬运方向一致，并伴随清晰沟槽，则应优先检查后续接触和摩擦环节。

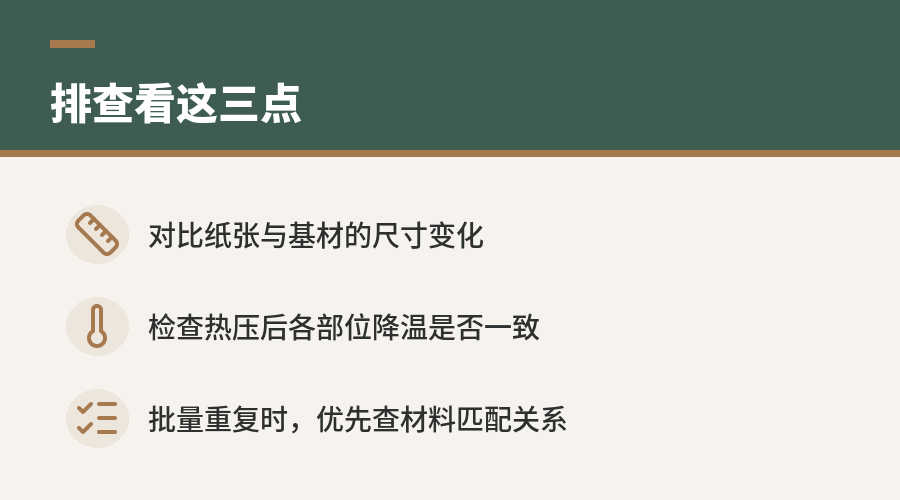

排查重点应落在材料匹配与冷却过程
针对这类发丝印，单纯擦拭或表面抛光无法消除其形成原因。排查时应对比浸胶纸与基材在热压、降温过程中的尺寸变化是否匹配，同时查看缺陷是否集中于特定纸张、板材批次或板面区域。热压后各部位降温是否一致，也会影响局部应力释放方式。
如果发丝状印痕具有批量性和重复性，判断重点应放在浸胶纸与板材的膨胀、收缩协调关系上。材料组合匹配、热压成型稳定性和均匀冷却，决定了尺寸差能否平稳释放。由膨胀系统不一致造成的局部起皱，正是这类弯曲发丝印的重要成因。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
