一组定制家具安装完成后，木螺丝钉周围出现了放射状裂痕。裂纹从螺丝位置向四周展开，局部还有明显凸起，用手触摸可以感到高低差。起初，现场人员怀疑裂纹是在安装家具、拧入螺丝时产生的，但时间线并不支持这一判断：家具在春季前完成安装，位于华中地区，直到4月才陆续出现开裂，目前同一客户家中已发现数十处类似情况。
裂纹为什么集中在螺丝位置
木螺丝钉周围属于板材受力较集中的部位。螺丝拧入后，会对孔壁及其周边产生局部挤压，装饰纸和板材表层的变形空间也相应受到限制。当板材后续发生湿胀，螺丝周围就容易形成应力集中，裂纹往往从这个位置开始显现。
这类裂纹如果只是安装瞬间造成，通常会在安装后较快出现，裂口形态也常伴随螺丝旋入方向、钻孔位置或工具操作痕迹。案例中，裂纹在安装一段时间后才出现，且呈向多个方向扩展的状态，因此现场讨论将重点放在板材后续吸水膨胀，而非单纯的安装冲击上。

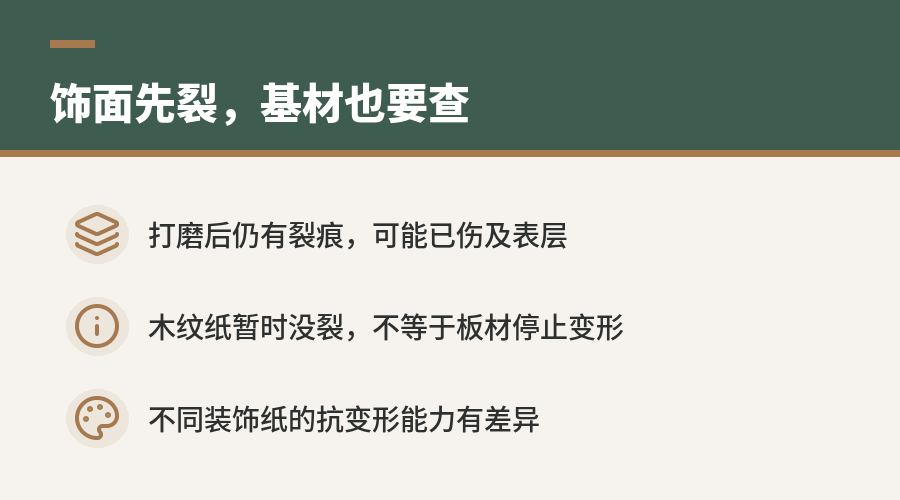

板材表面的铺装层被砂纸打磨掉后，底层仍能看到裂痕，这说明问题可能已经影响到装饰纸下方的板材表层。装饰纸只是最先被观察到的部位，实际变形范围需要结合板材截面、含水率和环境湿度进一步确认。
吸水膨胀如何把纸层“撑裂”
人造板内部含有木质纤维、胶黏剂和孔隙。空气湿度升高，或板材边缘、孔位受到水汽影响时，木质纤维会吸收水分并发生尺寸变化。若板材的吸水厚度膨胀率控制不佳，湿胀变形会通过板材表层传递到装饰纸，最终表现为纸层开裂、起拱或局部隆起。
螺丝周围的装饰纸受到的约束更复杂：一方面，螺丝和孔壁限制了局部位移；另一方面，螺丝拧入时形成的压缩区可能成为湿胀应力集中点。当累积应力超过装饰纸及其粘结界面的承受能力，裂纹就可能从螺丝周边向外延伸。
因此，裂纹出现的时间并不一定等于受潮发生的时间。板材可能经历了吸湿、膨胀和应力积累，直到达到某个临界程度，表面装饰纸才突然出现肉眼可见的裂口。
为什么暖白纸先裂，木纹纸暂时没裂
案例中，暖白装饰纸出现了开裂，木纹装饰纸暂时没有发现裂痕。现场给出的解释是，暖白纸的灰分偏高，木质纤维比例及纤维拉力相对偏小，因此在吸水膨胀达到一定程度后，更早失去承受变形的能力。
这里的“灰分”可以理解为纸张燃烧后留下的无机物含量。灰分较高，通常意味着纸张中无机填料比例较高，纸张的纤维结构、柔韧性和抗拉表现可能受到影响，但具体性能仍要以纸张配方、克重、浸渍工艺和检测结果为准。单凭颜色或外观，无法直接判断某一张装饰纸的灰分是否过高。
木纹纸当前没有裂痕，只能说明它在现阶段仍未达到开裂临界点。不同装饰纸在纤维组成、填料比例、浸渍树脂含量、厚度和表面处理方面存在差异，面对同一块发生湿胀的板材，可能出现不同步的破坏。
木纹纸暂时未裂，不等于板材变形已经停止。如果板材继续吸湿膨胀，或环境湿度再次升高，原本没有裂纹的木纹纸也可能出现开裂、起皱或与基材分离。
现场现象能说明什么
| 现场现象 | 可以支持的判断 | 仍需排查的内容 |
|---|---|---|
| 裂纹围绕木螺丝向四周扩展 | 螺丝位置可能存在局部应力集中 | 螺丝预紧力、孔径、安装深度 |
| 裂纹带有凸起，手感明显 | 裂纹伴随局部隆起或层间变形 | 板材内部湿胀、分层或胶合状态 |
| 安装后较长时间才出现 | 不符合单纯即时安装损伤的典型时间特征 | 屋内湿度变化、墙体和柜体周边水汽 |
| 打磨去除表层后仍有裂痕 | 变形可能不局限于装饰纸 | 基材表层裂缝、铺装层粘结情况 |
| 暖白纸先裂，木纹纸暂未裂 | 不同纸层的抗变形能力可能存在差异 | 纸张配方、灰分、纤维强度及浸渍工艺 |
这些现象能够帮助确定排查方向，却不能单独替代实验室判定。要确认是否属于板材吸水膨胀率不合格，应对同批次板材进行含水率、吸水厚度膨胀率、板面结合强度等项目检测，并将出现问题的样品与未出现问题的样品进行对照。
判断重点应放在板材和环境
若只更换已经开裂的暖白装饰纸，可能只能消除表面症状。板材仍在持续湿胀时，新的装饰纸依然可能受到拉扯，螺丝孔周围也可能再次出现裂痕。维修前应记录裂纹位置、长度、凸起范围和发生时间，保留打磨后的表层及同批次余料，便于后续比对。
环境因素也不能被忽略。华中地区并非低湿环境，季节转换、室内通风、墙体含湿量以及柜体与墙面之间的空气流动，都会影响家具板材的水分状态。案例所处区域和4月出现裂纹的时间线，可以作为环境变化的线索，但不能仅凭地域或月份直接认定原因。
从这个案例看，螺丝周边的表面开裂，可能是装饰纸性能差异、螺丝位置应力集中与板材吸水膨胀共同作用的结果。现场结论将板材吸水膨胀率不过关作为主要原因，暖白纸先开裂则反映了不同饰面材料对湿胀变形的承受差异。木纹纸尚未出现裂纹，只代表它暂时还没有跨过自身的开裂阈值。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
