柜体安装完成后，螺丝孔附近出现细小裂缝，表面看像是施工用力过大，或螺丝位置距离板边太近。但在一个实际案例中，客户向板材凹槽内浇水，约三至五分钟后，板材便出现了明显的快速膨胀。这个现象把排查重点从安装细节，指向了板材本身的吸水膨胀性能。
裂缝为什么集中在螺丝孔附近
板材吸水后，内部纤维、木质颗粒或其他基材会发生体积变化。若板材各区域吸水速度和膨胀程度不一致，局部就可能产生内应力，表层装饰面、封边以及孔位周边更容易出现变形或开裂。
螺丝孔属于板材结构被切断的位置，孔壁周围的连续性弱于完整板面。螺丝拧入后，孔壁还会承受挤压和拉应力。当板材继续吸水膨胀时，原本集中的应力可能沿孔边释放，表现为孔口裂纹、孔壁崩边，或裂纹向板面扩展。
因此，螺丝孔开裂不能只凭外观判断为安装问题。螺丝直径、预钻孔尺寸、孔位到板边的距离、拧紧力度，以及板材的吸水膨胀率，都可能共同影响结果。

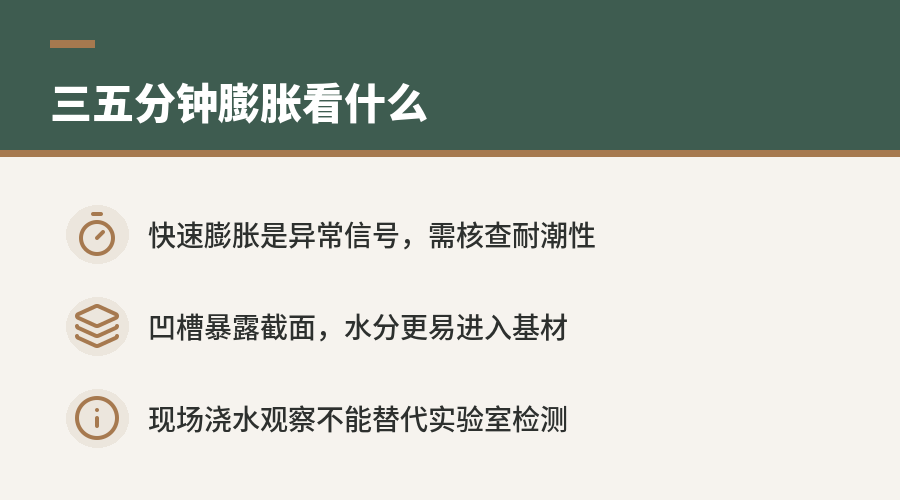

三至五分钟出现膨胀意味着什么
案例中的浇水位置是板材凹槽。凹槽会暴露更多基材截面，水分可以从槽底、槽壁或孔洞周边更快进入内部，吸水速度通常会高于完整覆膜表面。
如果短时间内就能观察到明显膨胀，说明该区域对水分的响应较快，板材的局部防潮能力需要进一步核实。快速膨胀可以作为异常信号，但不能单独替代实验室检测结论。水量、浇水位置、凹槽尺寸、观察方式和板材种类不同，结果也会存在差异。
这类现象尤其值得关注于开槽、钻孔、裁切后的部位。完整表面可能仍保持平整，但凹槽和孔壁已经成为水分进入板材内部的通道，外观上的“表面防水”并不等同于整块板材具备良好的耐潮性能。
吸水膨胀率是怎样的指标
吸水膨胀率通常用于描述板材吸水后厚度变化的程度。检测时，样品会按照相应标准经过规定的浸水时间，再测量浸水前后的厚度变化，计算出厚度膨胀比例。其核心关注点是板材吸水后是否容易变厚、变形或破坏结构稳定性。
需要区分的是，消费者现场浇水看到的是一种快速观察，实验室检测则有明确的样品尺寸、浸水条件、时间和测量方法。两者不能直接画等号，但现场出现明显起鼓、膨胀或开裂时，足以说明该部位存在进一步送检或核查的必要。
不同板材的基材组成、密度、胶黏剂体系和表面处理方式都会影响吸水表现。即便两块板材外观相似，经过开槽和钻孔后，其暴露截面的耐潮差异也可能很明显。
应如何判断是材料还是施工
排查时可以先记录裂缝的位置和形态：裂缝是否围绕螺丝孔分布，是否同时出现在凹槽、切口或封边处，是否伴随板材边缘起鼓。若多处相同孔位出现类似问题，且集中在容易进水的部位，材料吸水膨胀性能的嫌疑会增加。
施工因素也不能被忽略。预钻孔过小、螺丝过粗、螺丝距离板边过近，或电动工具扭矩过大，都可能在安装阶段造成孔壁损伤。判断材料因素时，应尽量比较同批次、同规格、不同位置的样品，并保留板材型号、批次和现场照片。
可按以下方向进行初步区分：
| 观察情况 | 可能涉及的因素 |
|---|---|
| 裂纹只出现在少数孔位 | 孔位、预钻孔或拧紧力度异常 |
| 多个孔位出现相似裂纹 | 板材强度、吸水膨胀或批次问题 |
| 凹槽、切口处伴随快速起鼓 | 截面吸水速度快，耐潮性能需核实 |
| 裂纹与进水、清洁或潮湿环境同时出现 | 水分进入可能放大了原有应力 |
| 未进水也在安装后立即开裂 | 施工应力或板材局部缺陷可能更突出 |
耐潮性能不能只看表面
板材的耐潮表现，取决于表面、边缘、孔洞和切割截面的综合状态。封边能够减少水分从边缘进入，但无法改变基材自身的吸水膨胀特性；凹槽和螺丝孔若没有适当处理，仍可能成为薄弱位置。
这个案例给出的核心信息是：螺丝孔开裂可能是板材吸水膨胀后产生应力的结果，单纯更换螺丝或加大拧紧力度，未必能解决根因。当板材在凹槽进水后仅三至五分钟就出现明显膨胀，应结合产品检测报告、现场使用条件和施工记录，对吸水膨胀率及孔位处理方式进行分别核查。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
