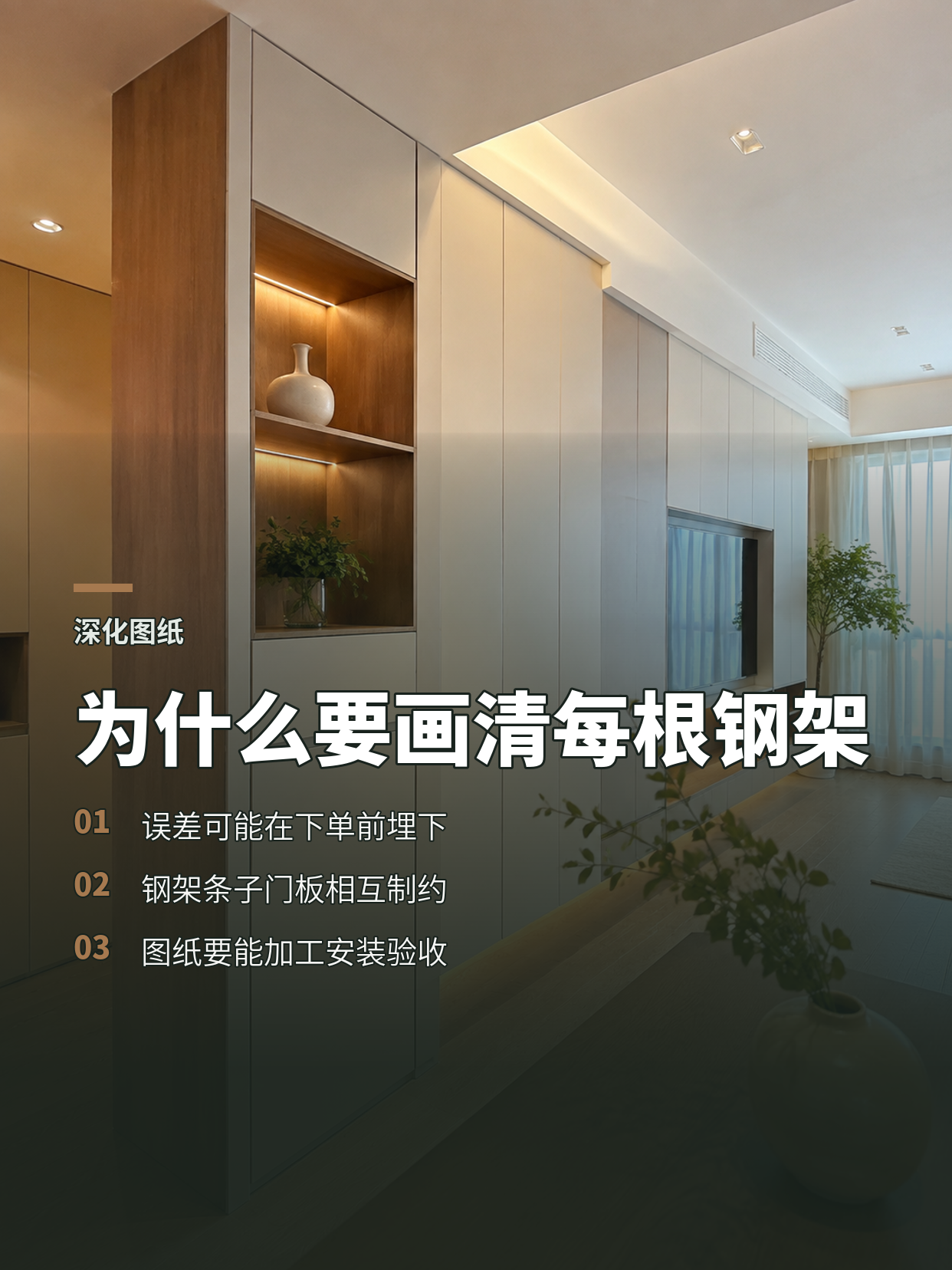

一组定制柜安装完成后，门板缝隙忽宽忽窄，层板无法调平，或柜体与墙面之间出现无法收口的空隙，问题往往不在现场“手艺差”这一项。很多误差在下单、加工之前就已经埋在图纸里：钢架没有完整表达，条子位置只靠口头说明，门板开启范围也没有和柜体结构对应。
定制柜的深化图，作用是把设计意图转化为可加工、可安装、可验收的结构信息。它需要覆盖钢架、连接件、条子、门板、收口和施工过程，而不是只画一张立面效果图。
深化图解决的是什么问题
方案图主要回答“柜子长什么样”，深化图则要进一步说明“每个部件如何组成、如何固定、如何施工”。图纸中应明确柜体的定位尺寸、标高、进深、分格、板件厚度、钢架截面或规格，以及各部件之间的连接关系。
钢架承担支撑和定位作用，条子可能用于基层找平、收口、连接或固定门板，门板则决定开启方式、缝隙和外观效果。三者尺寸相互制约，任何一个部件只在局部图中表达，都可能导致现场无法按图安装。
深化图的核心不是画得复杂，而是让加工人员、安装人员和验收人员对同一结构形成相同理解。
钢架结构要画完整
钢架图不能只画外轮廓。至少应表达立柱、横梁、底部和顶部构件的布置，标明各节点的定位尺寸、连接方式、固定点以及与墙体、地面、顶面的关系。
对于存在转角、悬空、异形、跨门洞或与其他柜体连接的部位，还要绘制局部节点。节点中应说明钢架与墙体的固定方式、基层条件、垫片或调平处理，以及饰面完成面与钢架之间预留的空间。
钢架深化通常需要结合现场条件核对以下信息：
| 核对项目 | 需要明确的内容 |
|---|---|
| 定位基准 | 墙面、地面、顶面或建筑轴线作为哪一条尺寸基准 |
| 外形尺寸 | 完成面宽度、高度、进深及转角尺寸 |
| 构件布置 | 立柱、横梁、加强件和支撑件的位置 |
| 连接方式 | 焊接、螺栓、角码或其他连接形式 |
| 固定条件 | 墙体材质、固定点位置、基层是否需要加固 |
| 施工误差 | 调平、垫片、收口和现场复核的处理方式 |
如果钢架只在正立面上表示，隐藏在柜体内部的连接和固定关系就容易被遗漏。现场可能出现门板没有可靠受力点、条子无法固定、柜体完成面被钢架顶住等问题。
条子不是随意补缝的木料
行业中所说的“条子”，可能包括木条、基层条、封边条、收口条、连接条或用于固定门板的构造件。不同项目对“条子”的叫法并不完全统一，因此深化图应写清楚其名称、用途、材质、截面或厚度、长度、位置和固定方式。
例如，条子用于门板固定时，图纸需要说明它与钢架、柜体板件或墙体的连接关系；用于墙边收口时，则要表达完成面、可调余量和收口方向。仅标注“加条子”无法指导加工，也不能判断条子是否会与铰链、抽屉或灯带发生干涉。
条子的位置还会影响门板的平整度和缝隙。条子偏移，可能造成门板受力不均；条子厚度变化，可能使门板前后错台；条子与钢架没有明确连接，安装时就只能依靠现场临时处理。
门板结构要和开启方式对应
门板深化不能只标出宽度和高度，还要表达门板的分块、开启方向、覆盖关系、缝隙、铰链或其他五金位置，以及门板与相邻墙面、顶面、地面的关系。
平开门、对开门、内嵌门、外盖门和上翻门，对柜体净空和五金安装位置的要求不同。图纸应区分门板尺寸与柜体完成面尺寸，避免把门板外形尺寸直接当作柜体开口尺寸使用。
门板图中可采用编号方式管理部件，例如：
- 门板编号、数量、宽度和高度；
- 开启方向及左右相邻关系；
- 板材类型、厚度和饰面方向；
- 铰链、拉手、反弹器或其他五金定位；
- 与侧板、顶板、地面和相邻门板的缝隙关系；
- 特殊倒角、留缝、避让和收口要求。
门板尺寸还要经过现场复尺和五金校核。墙体垂直度、地面高差和钢架安装偏差，都会影响最终缝隙，因此门板不应脱离钢架和基层条件单独确认。
深化过程需要逐步校核
完整的深化过程通常从现场条件复核开始，而不是直接套用方案图。设计人员需要确认墙体、地面、顶面、设备管线、插座、踢脚线和相邻构件的位置，再建立统一的标高和定位基准。
随后可按以下顺序推进：
- 确认柜体整体定位、完成面和收口范围；
- 布置钢架，确定构件规格、节点和固定点；
- 根据钢架位置安排柜体板件、层板和功能分格；
- 明确条子的用途、截面、位置和连接方式；
- 根据开启方式深化门板和五金；
- 绘制剖面、节点、转角和特殊部位；
- 核对加工尺寸、安装顺序和现场可操作空间；
- 形成带编号、材料说明和版本信息的施工图。
每一次尺寸调整都应同步检查关联部件。例如钢架立柱移动后，可能影响层板宽度、条子固定点和门板分缝；柜体进深改变后，可能影响铰链安装、抽屉开启和墙边收口。
图纸至少要覆盖三类视图
正立面用于确认分格、门板数量、开启方向和整体外观，但它无法充分表达内部连接。平面图用于确认柜体进深、转角关系、墙体位置和通道空间。剖面图和节点图则负责说明钢架、条子、板件、门板及饰面之间的真实层次。
对于普通部位，可以采用统一节点；对于转角、悬空、异形、门板交接和墙边收口等部位，应单独放大绘制。图纸还应设置部件编号，并让编号与材料表、加工单和安装顺序保持一致。
一套可执行的深化资料，通常应包含：
- 总平面定位图；
- 柜体立面图；
- 钢架布置图；
- 典型剖面图；
- 转角和收口节点图；
- 条子及基层构造图；
- 门板分割与开启图；
- 五金定位图；
- 材料、规格和数量表；
- 现场复核记录及版本变更记录。
安装顺序也应画进结构逻辑
钢架、条子、柜体和门板并非同时安装。钢架通常先定位固定，再进行调平和复核，随后安装基层或柜体板件，最后安装门板和调试五金。若图纸没有体现安装先后，后装部件可能遮挡固定点，导致返工。
深化图可以通过编号、箭头或分步节点表达安装关系，但应避免只写“现场调整”。能够在图纸中预判的内容，应明确写出调整范围、复核条件和收口方式；确实依赖现场条件的部位，则应标注复尺或复核节点。
安装前，钢架完成后应再次核对垂直度、水平度、对角关系和固定状态。门板安装前，还要确认柜体开口、条子位置、五金底座和相邻构件没有发生偏移。
用检查表避免遗漏
深化图会审可以围绕“结构能否成立、尺寸能否加工、现场能否安装、完成后能否使用”四个问题展开。审图人员应逐项检查钢架是否全覆盖，条子是否有明确用途和连接，门板是否与开启方式及五金匹配。
| 会审重点 | 判断标准 |
|---|---|
| 钢架 | 构件、节点、固定点和特殊部位均有表达 |
| 条子 | 名称、尺寸、位置、材质和用途明确 |
| 门板 | 编号、尺寸、分缝、开启方向和五金关系明确 |
| 尺寸 | 基准统一，完成面与加工面没有混用 |
| 节点 | 转角、收口、悬空和异形位置有放大图 |
| 施工 | 安装顺序、调平方式和复核点可执行 |
| 变更 | 图纸版本、变更内容和影响范围有记录 |
当钢架、条子和门板被放在同一套深化逻辑中校核，图纸才真正具备施工指导作用。它既服务于生产下单，也服务于现场安装和后续验收，减少依赖口头交底和临时修改的空间。
