一块板材压贴后，表面出现云雾状发白、局部失光，很多人会先怀疑胶水变质。实际排查时，板材自身的表面状态往往更早进入视线：同一批胶水、同一套压贴参数，换一批砂光状态不同的板材，成品外观就可能出现差异。
压贴过程中的胶水需要在板材与饰面材料之间形成连续、均匀的胶层。板材表面过于平滑，胶水可能难以充分铺展和咬合；表面过于粗糙或局部吸胶过快，又可能造成胶层厚薄不一。平整度、砂光效果和吸胶量必须放在同一组条件中判断。
平整度决定胶层能否均匀铺开
板材表面存在凹凸时，压贴压力会优先集中在较高位置，低洼处则可能接触不足。胶水在高低差之间流动后，局部胶层厚度会发生变化，饰面材料也可能出现贴合不实、光泽不一致或局部发白。
表面平整度还会影响压机压力的实际传递。即使设备显示的压力相同，板面不同区域承受的有效压力也可能不同。凹陷较深的位置如果长期依靠较厚胶层填补，固化后容易留下视觉上的色差、透底或雾状区域。
检查平整度时，生产现场通常会结合直尺、靠尺或平整度检测工具观察板面，重点查看拼接处、边部和局部修补区域。板面若存在明显翘曲、凹坑、波浪纹或高低接茬，应先处理基材状态，再调整胶量和压贴条件。
砂光效果影响表面“抓胶”能力
砂光的作用不只是去除毛刺，也会改变板材表层的粗糙度、开放孔隙和纤维状态。砂光不足时，表面可能残留压光层、刀痕、毛刺或局部高点；砂光过重时，表层被过度削薄，纤维被拉毛，吸胶速度和吸胶量都可能增加。
砂光过细，表面看起来更光滑，却不一定更适合压贴。过于封闭的表层会降低胶水的润湿和机械咬合作用，胶水容易停留在表面形成连续但不稳定的薄膜。砂光过粗则会带来较深的纹路，胶水进入纹理后，表面实际可见的胶层状态会变得复杂。
可将砂光状态按以下方向排查：
| 砂光状态 | 可能造成的压贴表现 | 排查重点 |
|---|---|---|
| 砂光不足 | 局部不贴合、光泽不均、接缝明显 | 是否存在压光层、毛刺和刀痕 |
| 砂光均匀 | 胶水铺展和压贴状态较稳定 | 粗糙度、砂痕方向是否一致 |
| 砂光过重或过粗 | 吸胶偏快、胶量不足、表面发花 | 是否拉毛、露芯或形成深砂痕 |
| 局部砂光差异大 | 同一张板不同位置外观不一致 | 边部、修补处和拼接处是否一致 |
吸胶量决定胶层能否留在界面
板材吸收胶水的能力，和基材密度、孔隙结构、含水状态以及砂光后的表层状态有关。吸胶量过大时，胶水可能快速渗入板材，真正留在饰面与基材界面的有效胶量减少，容易出现干斑、局部失粘或发白。
吸胶量过小时，胶水会较多地停留在表面。若涂布不均、压贴排气不足或固化条件不匹配，胶层可能出现局部堆积，光线经过不同厚度的胶层后，会形成白雾感、亮斑或色泽差异。
同一种板材也可能因不同区域而表现出不同吸胶量。例如边部、端面、修补区域和密度变化明显的位置，孔隙状态与表层结构不完全一致。涂胶后观察胶水的润湿速度、铺展状态和表面是否快速失光，可以作为现场比较依据，但不能代替对胶黏剂和基材的系统检测。
三个因素需要联动调整
压贴前，生产人员通常应先确认板面是否平整，再观察砂光是否均匀，最后结合板材的吸胶特征确定涂胶状态。单独增加胶量，无法稳定解决所有发白问题；胶量过多还可能增加溢胶、固化不均和表面缺陷的风险。
可以按照“基材状态、胶层状态、压贴结果”的顺序排查：

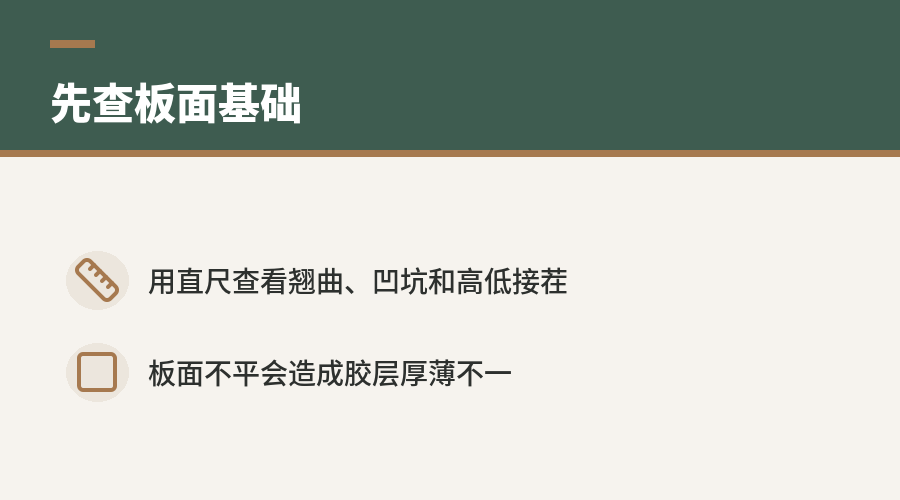

- 先看基材：检查平整度、翘曲、凹坑、拼接处和边部差异。
- 再看砂光：确认表面没有压光、拉毛、深砂痕和明显局部差异。

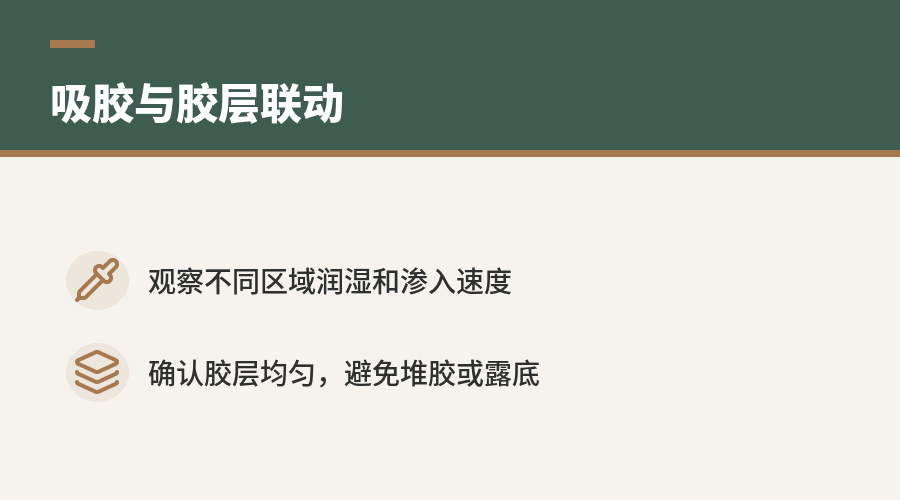

- 观察吸胶：比较胶水在不同区域的润湿、铺展和渗入速度。
- 核对胶层：确认涂胶量分布均匀，低吸胶区域没有明显堆胶，高吸胶区域没有露底。
- 再调整压贴：根据板材状态匹配压力、时间、温度及排气条件，避免只改变单一参数。
当发白集中在高低不平处，平整度和压力传递应优先检查；当发白沿砂痕、修补处或边部出现，砂光均匀性和局部吸胶差异更值得关注；当整张板普遍出现失光或雾感，则应同时核对胶层厚度、基材吸胶速度和固化过程。
压贴质量的判断重点，是让胶水在界面上保持合适的分布状态。 表面平整度决定接触基础，砂光决定表层结构，吸胶量决定有效胶层能保留多少。三者匹配时，胶水才有条件均匀润湿、充分贴合并稳定固化，发白风险也会随之降低。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
