同一套压贴参数下，两张外观相近的多层板，一张饰面均匀，另一张却出现局部泛白。操作人员常先调整温度、压力或时间，但反复调机后，白斑仍可能出现在固定区域。此时问题未必来自压机，基材内部是否足够密实，往往才是关键差异。
发白为什么与基材密度有关
多层板由多层单板施胶、组坯和热压制成，其表面看似平整，内部仍可能存在疏松层、芯层空隙、单板厚薄不均或局部缺胶。压贴时，饰面材料需要在温度和压力作用下与基材形成连续、均匀的接触。基材局部密度偏低时，受压后的支撑力和传热状态容易出现差异，饰面层便可能形成视觉上的发白或色泽不均。
这种影响常带有明显的局部性。同一张板上，密实区域压贴正常，疏松区域更容易出现浅色斑块；不同批次的板材，也可能在相同工艺下表现不同。密度较高且分布均匀的多层板，通常能提供更稳定的压贴支撑，从而降低因基材疏松引起的发白风险。
关注平均密度，也要关注均匀性
“密度高”不能只理解为整张板更重。两张同规格板材即使总重量接近，内部结构也可能不同：一张各层较均匀，另一张局部密实、局部疏松。后者的平均密度并不低，压贴时仍可能因局部承压差异而发白。
判断基材时，应同时考察以下两项：
| 检查项目 | 关注内容 | 与压贴发白的关系 |
|---|---|---|
| 平均密度 | 单位体积内的板材质量 | 反映板材整体密实程度 |
| 密度均匀性 | 板面不同位置、不同芯层是否存在明显差异 | 影响局部受压、传热和贴合状态 |
| 芯层结构 | 是否有空洞、叠芯、离缝或疏松层 | 缺陷区域更容易出现压贴异常 |
| 表层状态 | 表板是否松软、起伏或存在修补差异 | 直接影响饰面材料的接触均匀性 |
因此，选材时不能只看供应商给出的单一密度值。对压贴稳定性而言，较高密度与较小的局部差异应同时成立。
怎样比较多层板的密度
密度可用板材质量除以实际体积计算，通常以千克每立方米表示。比较不同样板时，应保证长度、宽度和厚度测量准确，并尽量选择相同树种组合、胶合体系、含水状态和标称厚度的产品。否则，重量差异可能来自含水率或用胶量，不能直接等同于结构更密实。

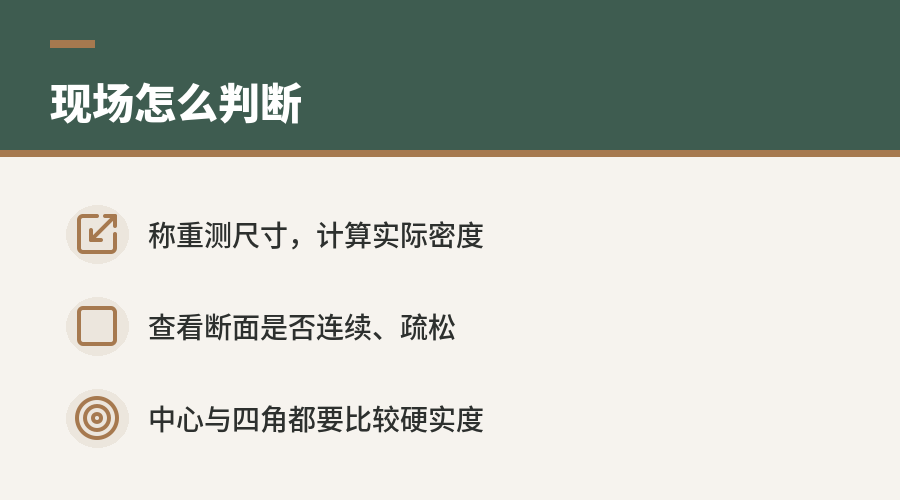

在生产现场，可采用由粗到细的筛选方式：
- 核对供应商技术资料中的密度范围，而不是只看产品名称和层数。
- 对同规格样板称重并测量实际尺寸，计算单位体积质量。
- 观察裁切断面，检查芯层是否连续，有无空洞、叠芯、离缝和明显疏松。
- 比较板面中心与四角的硬实程度，排查局部结构差异。
- 用计划采用的饰面材料和压贴参数进行小批试压，再观察发白位置是否具有重复性。
称重只能作为初筛。含水率较高的板材可能更重，却不代表单板组织更致密；施胶量较大的板材也可能提高整体重量。现场判断应把密度计算、断面观察和试压结果放在一起分析。
为什么不宜直接规定一个密度数值
多层板的树种、单板厚度、层数结构和胶黏剂体系不同，适用的密度范围也会变化。桉木、杨木及混合芯材本身的基础密度不同，同一个数值放在不同结构中，代表的实际状态并不一致。脱离产品结构，只设一个统一的“合格密度线”，容易把材料差异误判成质量差异。
更稳妥的做法，是在同一产品体系内进行相对比较。对于相同厚度、相同芯材路线和相近含水状态的多层板，可优先选择密度较高、断面更连续、批次波动较小的产品。确定材料后，还应保留样板和压贴结果，作为后续批次验收的参照。
密度过高也不等于必然合适
选择较高密度基材，是为了改善支撑和均匀性，并非追求越重越好。密度增加可能伴随板材重量上升、加工阻力变化以及成本增加；如果高重量主要来自含水率偏高或施胶异常，也无法稳定降低发白。选材目标应是结构密实、分布均匀，并与现有压贴工艺相匹配。
基材密度也不是发白的唯一影响因素。温度、压力、保压时间、饰面材料状态和胶层条件仍会影响最终效果，但当相同工艺下不同板材反复出现差异时，应优先排查多层板的密实程度。对于这类问题，更换为同体系中密度较高且均匀性更好的基材，通常比单纯提高压贴压力更有针对性。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
