一块板材压贴完成后，表面出现灰白、乳白或局部失光，现场很容易把原因归到胶水或压机上。可同一批胶水、相同工艺，换一批基材后，发白程度却可能明显不同。原因在于，压贴界面的状态同时受到表面平整度、砂光效果和吸收胶水的量影响，单看其中一项，往往无法解释全部现象。

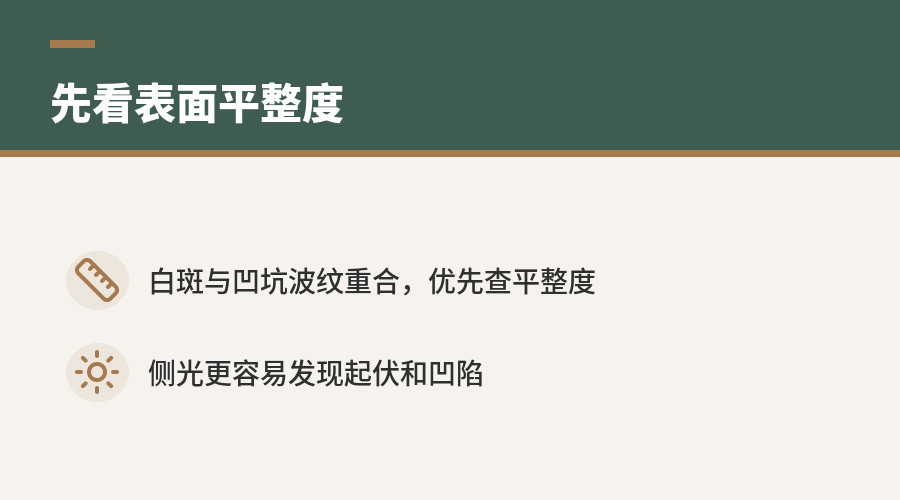

表面平整度决定胶层是否连续
基材表面如果存在凹坑、起伏、压痕或局部毛刺，贴面材料与板材之间的接触就会不均匀。凸起位置可能承受更多压力，凹陷位置则容易形成较薄或不连续的胶层，压合后便可能出现局部色差、失光或发白。表面平整度差时，即使胶水涂布量保持不变，实际留在界面中的胶量也可能分布不均。
发白通常与光线在界面中的散射有关。当胶层、基材和贴面材料之间存在微小空隙，或者胶液没有充分填充表面纹理，光线会在不同介质交界处发生散射，肉眼就会看到发白区域。若白斑与板面凹陷、接缝、局部压痕的位置相对应，平整度应列为优先排查项。
评估时可将板材放在稳定、均匀的侧光下观察。正面直射光容易掩盖细小起伏，侧光更容易显现波纹、砂痕和局部凹陷；观察结果还应与未压贴基材、压贴后板材进行对照，避免把贴面本身的纹理误判为基材缺陷。
砂光效果影响胶水的铺展和附着
砂光的作用不只是把表面磨平，还会改变板材表层的粗糙度、开放程度和局部吸收状态。砂光不足时，表面可能残留毛刺、硬化层或加工痕迹，胶水难以均匀铺展；砂光过度时，表层纤维被过度破坏，可能形成松散粉化层，影响胶层与基材的有效结合。
砂光后产生的粉尘也会影响界面。细粉残留在表面，可能隔开胶水与木质基材，使胶液看似已经覆盖，实际却没有充分润湿；压合后，这类区域容易表现为发白、局部脱粘或贴面边缘不稳定。板材表面如果出现明显砂带纹、局部亮斑和粗细不一致，说明砂光状态本身存在差异。
判断砂光效果时，可以从三个方面记录：
- 表面是否有连续的砂痕、亮斑、毛刺或粉化；
- 同一张板不同位置的粗糙程度是否一致；
- 清理粉尘后，发白位置是否仍与原有砂光缺陷重合。
砂光目数、砂带状态、进料速度和砂光压力都会影响结果。具体参数需要结合基材种类、贴面材料和胶黏剂体系确定，不能只用“越细越好”或“越粗越容易吸胶”来判断。

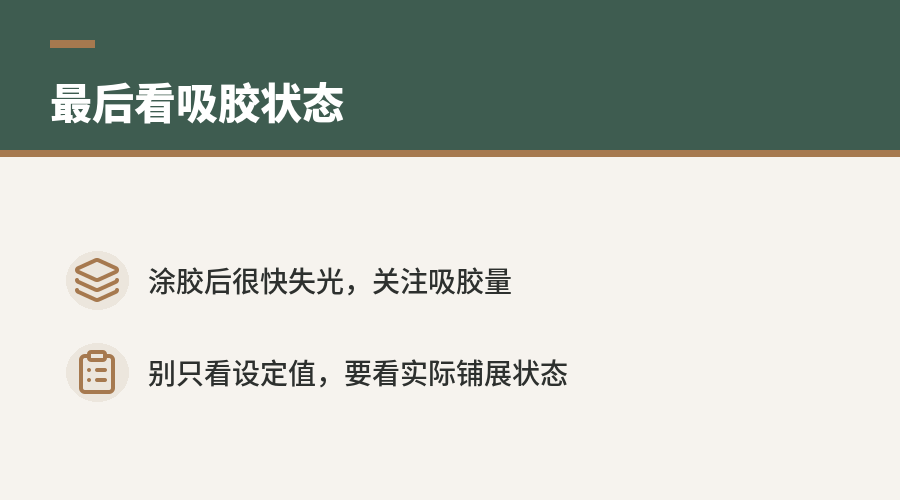

吸胶量决定胶层能否保持有效厚度
基材会吸收一部分胶水，吸收量过大时，胶液可能快速进入板材表层，界面上留下的有效胶层变薄。胶量过小时，吸收后又难以覆盖完整表面，容易出现局部缺胶。两种情况都可能造成贴合不充分，并在视觉上表现为发白或色泽不均。
吸胶量与板材的密度、孔隙结构、表层状态和含水状态有关。疏松部位、端部、切削暴露区域通常更容易吸收胶水；经过不同砂光处理的区域，吸收速度也可能不同。即使使用相同的涂胶量，吸收速度不同，也会导致胶层厚薄和固化状态出现差异。
评估吸胶量不能只看涂胶机设定值，还要观察胶水在板面上的实际状态：
- 胶水是否能够连续铺展，还是很快出现干斑；
- 涂胶后表面是否在短时间内明显失光；
- 压合后发白是否集中在疏松、边缘或局部吸收较快的位置；
- 同批板材之间的发白面积是否差异明显。
如果胶水刚涂布就被局部吸收，且该区域在压贴后出现白斑，应同时检查基材表面孔隙和砂光状态。单纯增加涂胶量可能暂时改善外观，却可能带来溢胶、固化不均或压贴周期变化，因此需要先确认胶水是在填充表面，还是被基材过快吸走。
三项因素要放在同一张判断表中
压贴发白的判断，可以把缺陷位置、表面状态和胶水表现对应起来。这样能减少“看到发白就换胶水”或“看到白斑就提高压力”的单一处理。
| 观察现象 | 优先检查项目 | 可能的界面状态 |
|---|---|---|
| 白斑与凹坑、波纹位置重合 | 表面平整度 | 局部接触不足，胶层连续性差 |
| 白斑与砂痕、亮斑或粉尘区域重合 | 砂光效果 | 润湿不均，粉层或松散层隔离胶层 |
| 白斑集中在疏松区、边缘或切削处 | 吸胶量 | 胶水被快速吸收，有效胶层不足 |
| 同一板面白斑分布不规则 | 三项同时检查 | 表面状态与吸胶速度存在差异 |
| 整体发白且缺陷位置不固定 | 结合压贴条件复核 | 需进一步核对胶水、涂布和压合状态 |
这张表不能替代现场验证，但能帮助确定排查顺序。若发白位置与板面缺陷高度重合，应先处理基材和砂光；若板面外观一致但胶水很快失光，则吸胶量更值得关注；若三项表现都正常，再继续核对涂胶均匀性、开放时间和压合条件。
用对照试验区分主要原因
较稳妥的做法是保留同批次基材和胶水，分别设置表面状态不同的对照样。可以选择表面平整度接近但砂光状态不同的板材，也可以在同一块板上划分不同区域，记录各区域的砂光、清洁和涂胶情况。试验中应尽量保持贴面材料、涂胶方式、压合时间、温度和压力一致。
每块样板都应记录涂胶前后的表面状态，以及压贴后的发白位置和面积变化。观察时使用相同光源、相同角度和相同距离，必要时从正面光与侧光两个方向分别检查。若只改变某一项后，发白位置随之明显变化，说明该项很可能是主要影响因素。
压贴发白的有效判断，不是寻找单一“罪魁祸首”，而是确认三项因素在界面上是否匹配。平整的表面、均匀的砂光和合适的吸胶状态共同决定胶层能否连续形成；其中任何一项出现明显偏差，都可能让同样的工艺参数产生不同的外观结果。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
