一张多层板贴完黑纸，表面看起来已经压实，裁开后却可能出现局部发干、粘结不牢的情况。问题未必出在压机压力不足，也可能是基材在压贴过程中“吃掉”了过多胶液，留给纸张与板材之间形成有效胶层的胶量变少。针对这种情况，生产端会调整黑纸规格，常见做法之一就是使用90克或95克黑纸。
黑纸规格中的“克”代表什么
行业里所说的90克、95克，通常指黑纸的定量，即每平方米纸张的质量，分别约为90克和95克。数字越大，单位面积内的纸张纤维和材料重量越高，纸张的厚度、紧实度、吸胶和储胶表现也可能随之变化。
这项调整针对的是纸张、胶液与板材之间的匹配关系。它不能单独理解为“克重越高，贴合质量越好”，因为纸张类型、含水率、胶黏剂配方、涂胶量和热压条件都会影响最终结果。
板材为什么会出现吸胶量偏大的情况
多层板由多层单板叠合而成，表面通常存在一定的孔隙、纹理和纤维通道。不同树种、单板厚度、含水率、表面平整度以及砂光状态，都会影响板材对胶液的吸收速度和吸收量。
当基材吸胶较快时，涂布在黑纸或板面上的胶液会较多地进入板材孔隙。胶液过早被基材吸走，可能造成界面处有效胶量不足，压合后表现为局部粘结弱、边部起翘、纸层脱落，或者表面出现干斑、针孔等缺陷。
这类问题与“胶水有没有涂上”并不完全相同。生产人员还要观察胶液是否能在规定的开放时间内保持足够流动性，并在热压完成后形成连续、稳定的胶层。
90克和95克黑纸起到什么作用
当板材吸胶量偏大时，提高黑纸克重，可以作为材料端的补偿方案。相较于更低克重的纸张，90克或95克黑纸通常具有更多单位面积纤维材料，在浸胶或涂胶工艺中能够承载更多胶液，为压贴界面保留一定的胶量空间。
这里的核心逻辑可以概括为：
- 基材吸收胶液较快；
- 低克重纸张的储胶余量可能不足；
- 提高黑纸克重，增加纸张对胶液的承载能力；
- 经过配方和热压参数匹配后，改善界面胶层的连续性。
90克或95克黑纸的提出，重点在于弥补板材吸胶量较大的影响。它属于材料调整方法，不能替代对胶黏剂、涂胶量和压贴工艺的整体控制。
90克与95克如何选择
90克和95克之间只有5克的定量差，实际选择不能只看数字。生产端通常会结合板材表面状态、吸胶表现、黑纸浸润情况和成品缺陷进行验证。
| 项目 | 90克黑纸 | 95克黑纸 |
|---|---|---|
| 单位面积质量 | 约90克/平方米 | 约95克/平方米 |
| 纸张材料余量 | 相对较少 | 相对较多 |
| 适用判断 | 适合吸胶量中等、工艺较稳定的板材 | 可用于吸胶偏大或需要更多储胶余量的情况 |
| 关注因素 | 浸胶是否充分、界面是否发干 | 胶液能否充分浸润，压合后是否存在厚度和应力变化 |

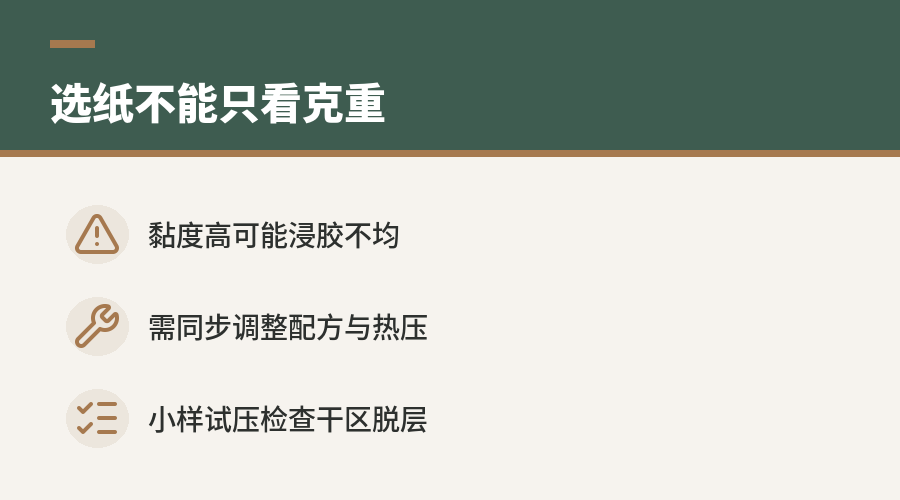

如果纸张克重提高，但胶液黏度过高、浸润时间不足，纸张内部可能出现浸胶不均。若胶液用量随意增加，又可能带来溢胶、表面污染、固化时间变化等问题。因此，90克或95克只是候选规格，最终仍要通过小样或试压确认。
材料调整还要配合哪些参数
黑纸克重变化后，胶黏剂配方和涂布量通常需要重新匹配。配方调整要关注胶液黏度、固含量、固化速度和对纸张的浸润能力，不能简单按照原有用胶量直接套用。
热压时还要观察温度、压力、保压时间以及板材厚度之间的关系。压力不足，纸张与板面可能接触不充分；压力过高或升压过快，胶液可能被挤出过多，导致界面缺胶。升温和保压时间不匹配，也可能造成表面已固化、内部仍未充分固化的情况。
较稳妥的验证方式，是在同一批板材上分别测试不同黑纸克重，并记录以下结果：
- 黑纸是否均匀浸润，有无干区或明显积胶；
- 压合后表面是否平整，有无起泡、起皱和溢胶；
- 裁切边部是否出现纸层脱离；
- 剥离或粘结检验中，破坏位置是在纸层、胶层还是板材内部；
- 固化后经过一定时间，是否出现边缘翘起或局部脱层。
只有当纸张克重、胶液状态和压贴条件同时合适，90克或95克黑纸才真正发挥补偿作用。克重本身提供的是调整空间，成品稳定性取决于整个压贴体系是否匹配。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
