同样是一张装饰纸，压贴在平整基材上和压贴在多层板上，所需的胶水用量可能并不相同。现场常说的“上降量”，通常是指纸张经过烘干后，胶水干重与原纸重量的百分比。这个指标看似只是一个比例，却会影响浸润、填充、贴合和表面缺陷。
上降量到底表示什么

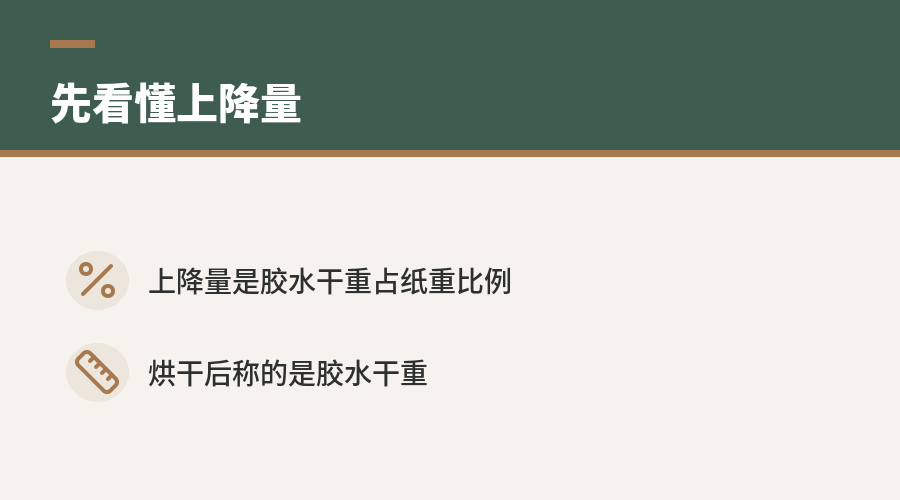

行业语境中的“上降量”，可理解为烘干后胶水干重相对于原纸重量的比例。计算时，通常以原纸的干重作为基准：
上降量（%）＝烘干后胶水干重 ÷ 原纸干重 × 100%
例如，原纸干重为100千克，烘干后附着的胶水干重为150千克，上降量就是150%。这里的“烤干”主要是去除胶水中的水分或挥发性成分，测量对象并非刚涂布完成时的湿胶重量。
现场资料中常见的范围是130%到200%，其中“200亿”应按工艺语境理解为200%左右的百分比表达。具体数值不能脱离纸张克重、树脂体系、浸胶方式和压贴对象单独判断。
为什么要根据纸张克重调整
纸张克重不同，单位面积的纤维质量和吸液能力也不同。较轻的纸张结构相对疏松，胶液更容易进入纸页内部；较重的纸张则可能需要更充分的浸润和更高的树脂保留量，才能满足后续压贴要求。
因此，上降量不是一个固定配方，而是工艺调节指标。实际生产中通常会结合以下因素确定：
| 调整因素 | 对上降量的影响方向 |
|---|---|
| 原纸克重和孔隙结构 | 影响胶液进入纸页的程度 |
| 胶水固含量和黏度 | 影响浸润、挂胶和烘干后的树脂保留 |
| 纸张的吸液速度 | 影响胶液是否容易分布均匀 |
| 烘干温度与时间 | 影响挥发物去除和树脂状态 |
| 后续压贴基材 | 影响需要的填充和粘结余量 |
| 表面纹理与压贴压力 | 影响胶液能否充分接触基材 |
上降量较高，并不等于湿胶涂得越多越好。如果烘干不足，残留挥发物较多，压贴时可能产生气泡、鼓包或局部缺胶；如果树脂过量或流动性控制不当，也可能造成溢胶、表面污染和纹理填充过度。
多层板为什么通常需要偏大的上降量
多层板的表面通常由多层单板叠合而成，纹理、孔隙、接缝和局部高低差比平整板面更复杂。压贴时，装饰纸背面的树脂需要先润湿基材，再填补一定程度的微小凹凸，最后在压力和温度作用下形成连续的结合层。
如果上降量偏小，胶水可用于润湿和填充的余量不足，可能出现局部粘结不牢、边角贴合不足、表面印痕或纹理处接触不均等问题。多层板的基材状态差异越大，对胶液的浸润能力和填充能力要求通常越高。
这并不意味着所有多层板都必须采用相同的高比例。板面砂光质量、含水率、单板拼接情况、板面粗糙度以及压机参数，都会改变实际需求。工艺人员通常需要通过试压观察贴合状态，再对上降量和烘干条件进行配合调整。
为什么下涂的上降量要更大
“下涂”通常位于装饰纸靠近基材的一侧，承担着与多层板直接接触的任务。相比上表面，下涂层更容易受到基材吸收、板面粗糙和局部空隙的影响，因此需要保留更多能够完成润湿和粘结的树脂。
当下涂上降量偏小时，胶水可能被多层板局部吸收，或者被粗糙区域消耗，导致装饰纸与基材之间形成不连续的胶膜。表面看起来已经压合，经过冷却、裁切或后续使用后，局部结合不足才可能暴露出来。
下涂上降量偏大，核心目的在于提高对基材差异的适应能力。它并非单纯追求胶层厚度，而是为基材吸收、微观填充和压贴流动预留工艺空间。上涂层则更多关系到纸张表面状态、纹理表现和胶膜控制，具体比例需要与下涂层配套。
上降量调整要看压贴后的结果
上降量设定完成后，不能只看称重数据，还要结合压贴后的外观和结合状态判断。常见观察项目包括表面是否有气泡、鼓包、缺胶、溢胶、发花、纹理不清，以及边缘和局部凹陷位置是否贴合充分。
可以将调整逻辑概括为：
- 出现局部缺胶、贴合不足，先检查基材粗糙度、吸收情况和下涂上降量。
- 出现气泡或鼓包，检查烘干后的挥发物、压贴温度、压力和胶量是否匹配。
- 出现明显溢胶或表面污染，检查胶液流动性、上下涂层比例和压贴参数。
- 出现纹理被填平或表面状态异常，检查上涂层胶量和树脂流动情况。
烘干后的上降量只能反映胶水干重与原纸干重的关系，不能单独代表最终贴合质量。对于多层板压贴，较大的总体上降量、更加充足的下涂用量，还必须与原纸克重、胶水固含量、烘干程度和压贴条件同时匹配。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
