一块双面压贴的多层板出压机后，表面出现局部发白，操作人员往往先想到胶水涂布量、纸张含水率或板材吸胶异常。但还有一个容易被忽略的因素：压贴界面是否真正贴紧。即使胶水种类和涂布量没有变化，纸、板材与压机模板之间存在较大空隙，也可能使胶层无法均匀传递压力，形成看似“缺胶”的发白区域。

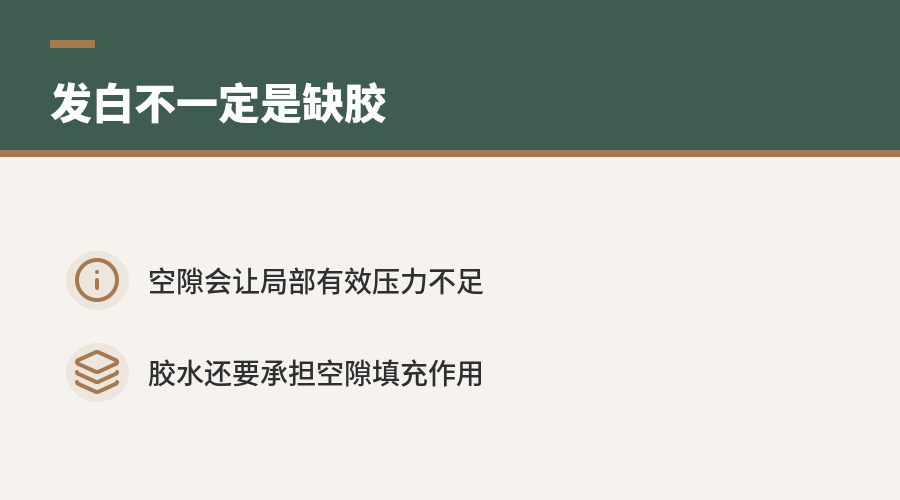

热压发白与界面空隙有什么关系
热压时，胶水需要在温度和压力作用下流动、润湿纸张与板材，并填充两者之间的微小不平整。如果压机模板与纸张之间，或纸张与板材之间存在空隙，压力就会优先作用在较高的位置，低洼部位受到的有效压紧力相对不足。
这时，胶水可能在局部形成较厚的胶层，也可能无法充分铺展到整个界面。界面中残留的空气、微小空腔或未被充分润湿的区域，会改变光线反射状态，成品表面就可能呈现白雾状、灰白状或局部发花的外观。
因此，发白并不必然等于胶水绝对用量不足。当界面空隙较大时，胶水需要承担更多填充和补偿作用，单位面积所需的有效胶量会相对增加。

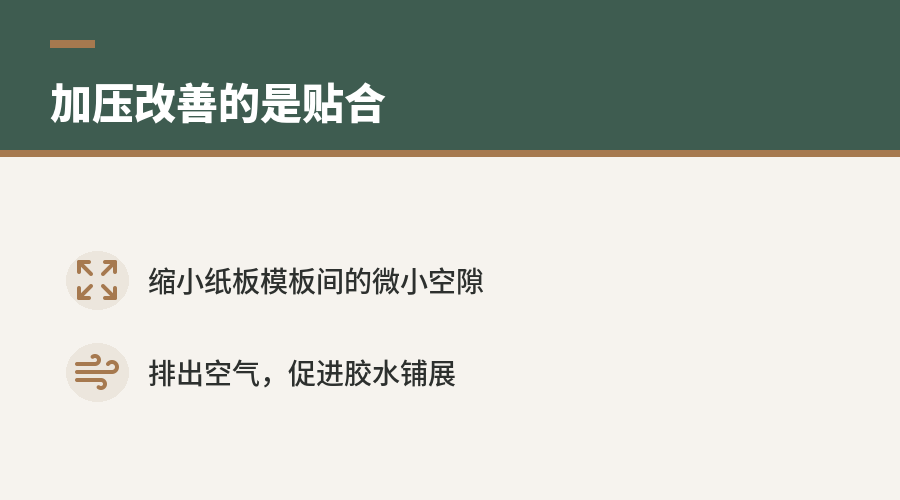

加大压力为什么能改善问题
提高压机压力后，纸张、板材和模板之间会被进一步压紧，部分微小空隙随之缩小。接触面积增大后，胶水更容易在界面内铺展，空气也更容易被排出，胶层的连续性和受压均匀性会有所改善。
这里所说的“降低胶水相对需求量”，指的是界面几何条件改善后，胶水不必承担过多的空隙填充功能，并不代表加压会让胶水实际用量自动减少。涂布量仍由纸张类型、板材吸胶量、胶黏剂固含量和工艺要求决定。
在双面压贴或多层板压贴中，板材两侧的平整度、纸张厚度差和叠放状态都会影响受力。压力传递不均时，一面看似正常，另一面仍可能发白；某些区域压紧，另一些区域却因翘曲或局部空鼓而接触不足。

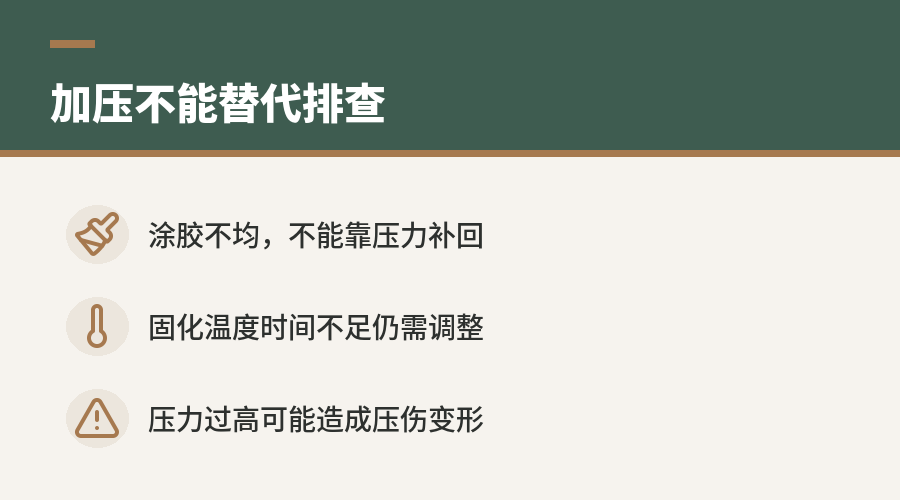

加压能改善什么，不能替代什么
适当增加压力，主要针对的是模板、纸张和板材之间接触不足造成的缺陷。若发白由胶水固化不足、胶黏剂与纸张不匹配、纸张含水率异常、涂胶不均或板材表面污染引起，单纯加压通常只能部分改善，不能替代对材料和涂胶工艺的排查。
| 可能原因 | 加压的作用 |
|---|---|
| 模板、纸张、板材之间存在微小空隙 | 有机会缩小空隙，改善贴合 |
| 板材局部翘曲或表面不平 | 可能改善轻微接触不足，效果受设备能力限制 |
| 胶水涂布不均或局部明显缺胶 | 不能补回缺失的胶水 |
| 胶水固化温度、时间不足 | 不能替代正确的固化条件 |
| 纸张含水率或胶水体系不匹配 | 需要从材料和配方方面处理 |
如果操作人员发现提高压力后，发白区域明显减少，说明界面接触和压力传递很可能参与了缺陷形成。若压力变化对缺陷几乎没有影响，则应继续检查板材平整度、纸张状态、涂胶均匀性以及热压温度和保压时间。
压力不能无限增加
压机压力过低，可能导致贴合不充分；压力过高，则可能带来纸张压伤、表面纹理变形、胶水过度挤出、板材压溃或厚度异常。对于双面压贴，还要关注上下模板的平行度和压力分布，否则增加设定压力后，局部受力仍可能不均。
实际调整应以设备允许范围、板材结构、装饰纸和胶黏剂的工艺窗口为依据，采用小幅度调整并观察表面、剥离强度和厚度变化。加压的合理目标是缩小界面空隙、提高有效接触，而不是用压力掩盖涂胶或材料问题。
对热压发白的判断，通常需要把压力变化与其他工艺记录结合起来看。只有当压力提高后，界面贴合改善且没有引入新的压伤、挤胶或变形，才能说明这项调整对当前板材和压贴条件有效。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
