一块双面贴饰面纸的板材，压机合模后上下两面看似同时受热，实际受热过程并不完全对称。板材进入热压机时，饰面纸和基材会先接触下钢板，上表面则稍晚接触上钢板。这个时间差如果没有通过温度调整来平衡，出压后的板材就可能出现弯曲、翘曲。

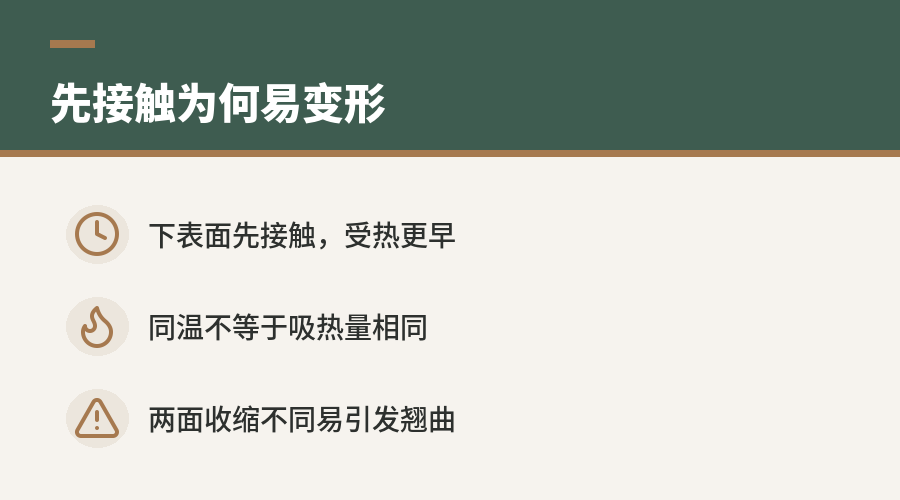

先接触的一面，受热影响更早
热压机合模时，下钢板先与板材下表面建立接触，热量也更早传入下侧。即使上下钢板显示相同温度，下表面仍可能经历更长的有效加热时间。
板材中的水分、胶黏剂和饰面纸会在升温过程中发生变化。下表面先升温，可能先完成水分迁移、胶层软化和固化，导致上下两侧的收缩、膨胀节奏不一致。两面的变化量出现差异后，板材就会向某一侧弯曲。
这里的关键不在于某一块钢板“加热更强”，而在于上下表面的实际受热历程不同。温度、接触顺序和接触时间共同决定了压贴后的平整度。

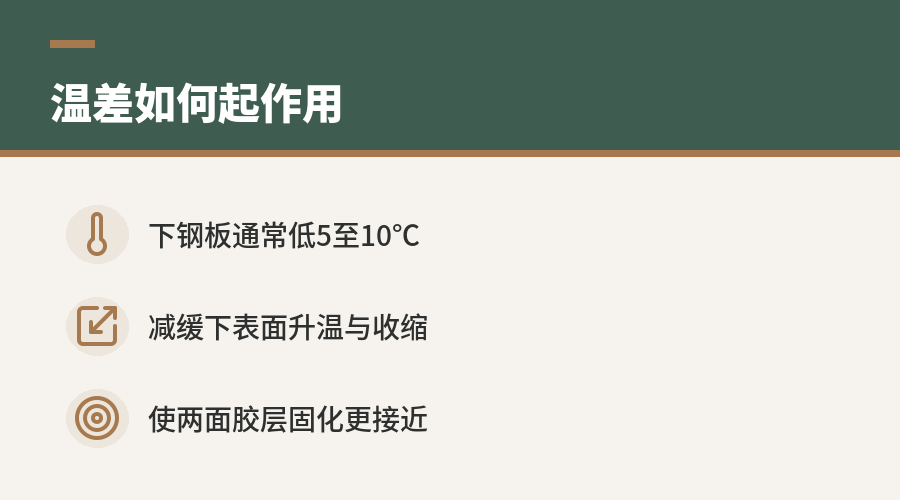

为什么下钢板通常低5到10℃
双面压贴时，常见做法是将下钢板设定为比上钢板低5至10℃。下钢板虽然先接触板材，但温度较低，可以减缓下表面的升温速度，降低先受热一侧的变形倾向。
上钢板接触时间相对晚一些，因此适当提高温度，使上表面在后续压贴过程中获得足够的热量。这样可以抵消接触时间差带来的影响，让上下两面的胶层固化和饰面纸收缩更接近。
| 设置方式 | 可能形成的受热状态 | 板材风险 |
|---|---|---|
| 下钢板比上钢板低5至10℃ | 先接触的一侧升温较缓，上侧温度稍高 | 有利于平衡两面变形 |
| 上下钢板温度完全一致 | 下表面先接触，实际受热时间更长 | 可能出现翘曲 |
| 下钢板温度高于上钢板 | 下表面既先接触，又获得更高温度 | 变形风险进一步增加 |
这个温差不是为了让下表面少固化，而是利用温度差补偿接触顺序造成的热量差。实际设定仍应结合设备结构、板材厚度、基材含水率、饰面纸和胶黏剂类型进行调整。
温度相同，为什么也可能变形
操作人员有时会认为上下钢板温度一致，板材两面就能获得相同条件。这个判断忽略了热压过程中的动态变化：钢板温度相同，并不代表板材上下两面在同一时刻接触，也不代表两面吸收的热量相同。
例如，板材进入热压机后，下表面已经开始接受热量，上表面仍处于等待接触的状态。随着合模完成，上表面虽然也会升温，但下表面已经积累了更长的受热时间。若设备的传热效率、钢板平整度或压力分布存在差异，结果会更加明显。
当下钢板温度设置得与上钢板相同，甚至更高时，下表面的“先接触”和“高温”会叠加。板材两侧的收缩和固化速度差距扩大，出机后就可能出现弯曲、反翘或局部不平。
现场应如何判断温差是否合适
温差设定需要通过实际板材状态验证，不能只看热压机控制面板上的数字。控制面板显示的是设定值或传感器附近的温度，钢板不同区域的实际温度可能存在差别，测温点位置也会影响判断。
生产中可重点观察以下现象：
- 板材出压后整体向一侧弯曲；
- 静置冷却后，弯曲程度发生变化；
- 同批次板材在不同位置的变形方向不一致；
- 饰面纸表面出现局部收缩、起伏或胶层固化差异。
如果板材整体稳定地向下钢板一侧弯曲，说明下表面可能承受了更多热量或更早完成收缩，需检查下钢板温度、接触时间和设备平行度。若下钢板已经低于上钢板5至10℃仍有明显变形，还要排查基材含水率、板材厚度偏差、纸张张力、胶量和热压压力，不能只靠继续扩大上下温差解决。
温差只是平衡手段，不是单独的修正开关
双面压贴中，下钢板低于上钢板5至10℃，解决的是上下表面受热不同步的问题。它需要与合适的热压温度、压力、保压时间和板材状态配合，单独改变温度并不能保证所有材料都保持平整。
对同一设备和同一材料，生产人员应记录上下钢板温度、热压时间、板材厚度及出压后的变形方向。通过小批量试压确定稳定窗口后，再固定工艺参数。判断双面压贴温差是否合理，最终应以板材冷却后的平整度和饰面质量为依据。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
