一组吊柜看起来排列整齐，开门后却发现缝隙忽宽忽窄，问题常常不在板材，而在绘图顺序。定制柜设计时，门板是使用者最先看到、最常操作的部分，门缝、分割线和开启方向会直接影响立面效果。先确定门板，再反推柜体，是为了先解决“看得见、用得上”的尺寸关系。

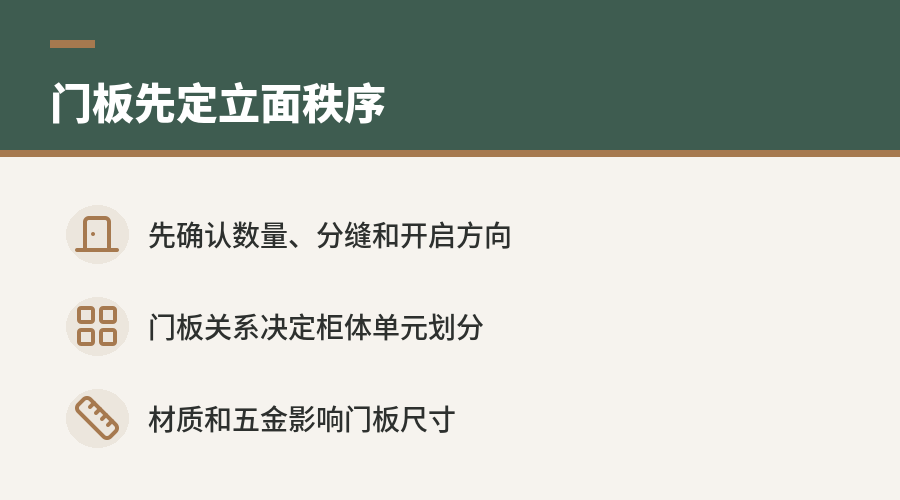

门板决定柜子的正面秩序
柜子的正立面通常由门板、抽屉面板、开放格和收口组成。门板的宽度、高度、分缝位置一旦确定，柜体内部的单元划分就不能随意改变，否则会出现门板跨格、抽屉错位或门缝不连续。
例如，一组连续地柜需要布置两扇门和一个抽屉面板。绘图时要先确认门板数量、左右开启方向、上下分缝以及与墙体、侧板的关系，再确定内部隔板的位置。这样形成的柜体，是对外部立面和使用方式的支撑。
门板尺寸还受到材料厚度、铰链安装方式、门缝宽度和柜体边缘处理的影响。不同品牌的铰链、抽屉系统和门板造型，对覆盖量和安装空间的要求不同，因此门板不能只按柜体宽度平均切分。
先画门板，才能控制门缝
门缝承担着多个作用：它为门板开合预留活动空间，也用于消化加工和安装误差，还会形成连续的视觉分界。若先把柜体按若干等宽格子画好，再把门板简单覆盖上去，常见结果是墙边收口过窄、转角处相互干涉，或不同功能区域的分缝对不上。
门板绘图通常要先确认以下关系：
| 先确认的内容 | 直接影响 |
|---|---|
| 门板数量与分割位置 | 柜体单元、隔板和五金布局 |
| 门板开启方向 | 铰链位置、相邻门板的避让 |
| 门缝与覆盖关系 | 门板实际宽度、视觉连续性 |
| 抽屉面板高度 | 抽屉箱体高度和上下间隙 |
| 墙边、顶边、侧边收口 | 柜体外轮廓和安装余量 |

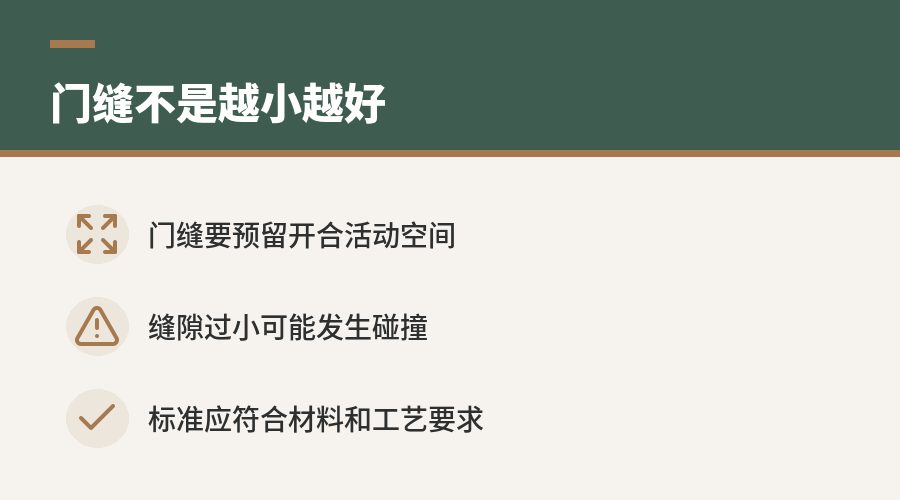

门缝并非越小越好。缝隙过小，板材受潮膨胀、安装偏差或铰链调节不足时，门板可能相互碰撞；缝隙过大，立面会显得分散，也可能暴露柜体内部。实际数值应以门板材质、五金系统和工厂工艺要求为准，图纸中要明确采用的标准。

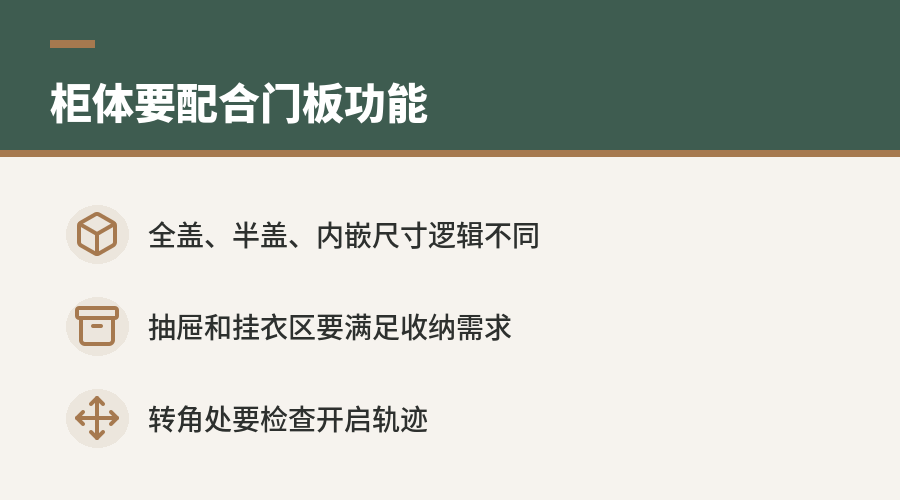

柜体尺寸要服从门板和功能
门板确定后，设计人员再根据覆盖方式或嵌入方式计算柜体尺寸。全盖门、半盖门和内嵌门的门板与柜体关系不同，不能使用同一套尺寸逻辑。
全盖门通常覆盖柜体前沿，门板宽度会包含相应的覆盖量；内嵌门则安装在柜体开口内部，需要给四周预留稳定的活动间隙。若把全盖门的画法套到内嵌门上，门板可能无法顺畅开启，或者边缘无法保持齐平。
柜体内部还要满足实际收纳需求。挂衣区要考虑衣物长度和挂衣杆位置，抽屉要为滑轨留出安装空间，转角柜要避免门板和拉篮同时开启时发生干涉。门板先定外部边界，柜体再承担结构、安装和收纳功能。
绘图顺序不等于施工顺序
“先画门板后画柜体”说的是设计表达和尺寸推导顺序，不代表现场必须先安装门板。实际生产中，柜体板件通常先加工、封边和组装，门板可能由另一道工序加工，安装时还要根据现场墙体垂直度进行调节。
图纸绘制可以按以下顺序推进：
- 确认墙体尺寸、地面完成面和顶面关系，确定柜子的外部范围。
- 在正立面布置门板、抽屉面板、开放格和收口，明确分缝与开启方向。
- 根据门板关系划分柜体单元，安排侧板、顶底板、层板和隔板。
- 校核铰链、滑轨、拉篮等五金所需空间，检查相邻部件是否干涉。
- 再生成板件尺寸、孔位和安装信息，供工厂拆单与现场安装使用。
这个顺序能把外观、操作和结构放在同一套尺寸关系中检查。若设计人员只画平面图而忽略门板立面，柜体虽然可能装得进去，门板分缝、抽屉高度和开启空间仍可能在后续环节暴露问题。
哪些情况需要重新校核
当柜子遇到墙体不方、柱体、梁位、踢脚线或相邻门套时，门板布置不能只按总宽度均分。墙边通常需要用收口板处理，收口宽度应结合现场偏差和门板开启空间确定，不能把最后一块门板直接顶到墙面。
遇到转角柜、异形柜和高低台面时，设计人员还要从俯视图、侧视图检查门板轨迹。正面看似没有重叠的两扇门，可能在打开后碰撞；门板边缘也可能与墙面、窗套或另一组柜体发生干涉。
因此，门板绘制完成后至少要检查三项：分缝是否连续，开启是否受阻，门板尺寸是否符合所用五金和材料的工艺限制。确认这些关系后再细化柜体，图纸才具备拆单和落地的基础。
