一块板材刚完成封边时，边缘通常整齐、平滑，手指也很难看出异常。几个月后，柜门边缘却可能出现一条细缝，封边条局部翘起，甚至用手轻轻一抠就脱落。问题未必出在封边条材料本身，也可能来自胶黏剂、封边机参数、基材状态或后续修边工艺。
封边条标准如果只规定厚度、宽度、外观、耐热和耐化学性，却不检验它与板材之间的结合强度，就难以直接对应成品家具的开边、脱胶和削线。封边强度应成为封边条评价体系中的核心指标之一，并通过接近实际生产条件的90度剥离强度测试进行验证。
为什么外观合格仍可能开边
封边条与板材之间的连接，通常由热熔胶、基材表面处理和机械压合共同形成。封边机的运行速度、胶锅或胶辊温度、涂胶量、压轮压力、板材含水率和边部清洁度，都会影响最终粘接效果。封边条表面如果存在油污、粉尘或处理不充分，也可能在生产线上短时间内完成粘合，却在使用一段时间后逐渐失效。
成品家具中的开边，多数不是整条封边同时脱落，而是从局部开始。门板边角、接缝处、台面前沿和频繁触碰的位置，往往承受更复杂的剥离、碰撞和温湿度变化。单纯观察封边条是否平整，无法判断其内部是否已经形成连续但脆弱的胶层。
“削线”也可能与封边强度有关。封边条与板材结合不稳定时，后续齐头、粗修、精修或刮边过程中，刀具容易带起边条、胶层或板材表层，形成明显的白线、黑线或局部缺口。此类缺陷有时被归咎于设备精度，实际需要同时检查材料、胶黏剂和工艺匹配。

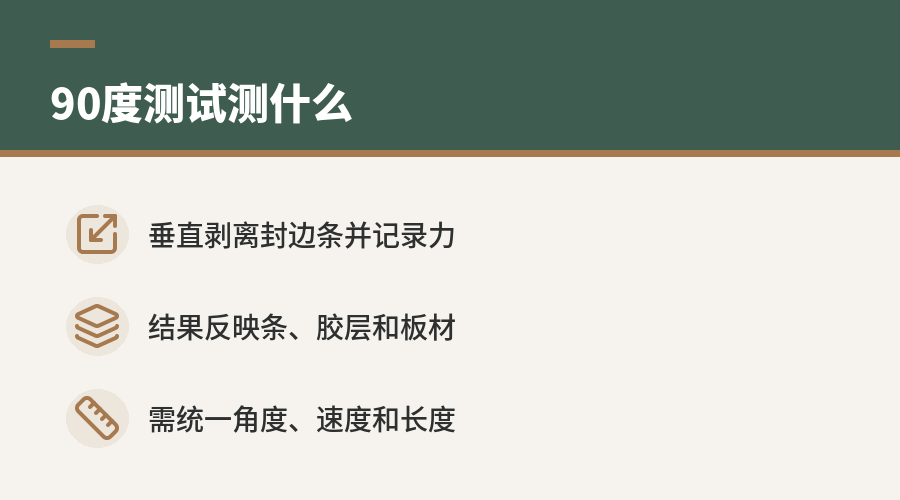

90度剥离测试测的是什么
90度剥离测试的基本思路，是将已经完成封边的试样固定在测试平台上，再以接近垂直于板材边缘的方向，持续剥离封边条，记录剥离过程中所需的力。测试结果反映的是封边条、胶层和板材边部共同构成的连接体系，而不是只反映封边条的拉伸强度。
测试时，封边条受到的力会集中在一个持续向前移动的剥离前沿。这个受力方式与家具边缘被指甲、硬物或日常碰撞逐步掀起的状态有一定相似性，因此比单纯拉断、剪切或手工撕拉更容易发现界面粘接薄弱的问题。
实际标准需要明确试样和测试条件，否则不同实验室之间的结果难以比较。通常至少应规定以下内容：
| 项目 | 需要明确的内容 |
|---|---|
| 试样结构 | 板材类型、厚度、封边条材质与规格、胶黏剂或预涂胶体系 |
| 封边工况 | 封边机类型、运行速度、温度、涂胶量、压合条件及修边方式 |
| 剥离条件 | 剥离角度、加载速度、夹具形式、有效测试长度 |
| 环境状态 | 试样养护时间、温度、湿度及是否经过冷热或湿热处理 |
| 结果记录 | 最大力、稳定剥离力、破坏位置和破坏形态 |

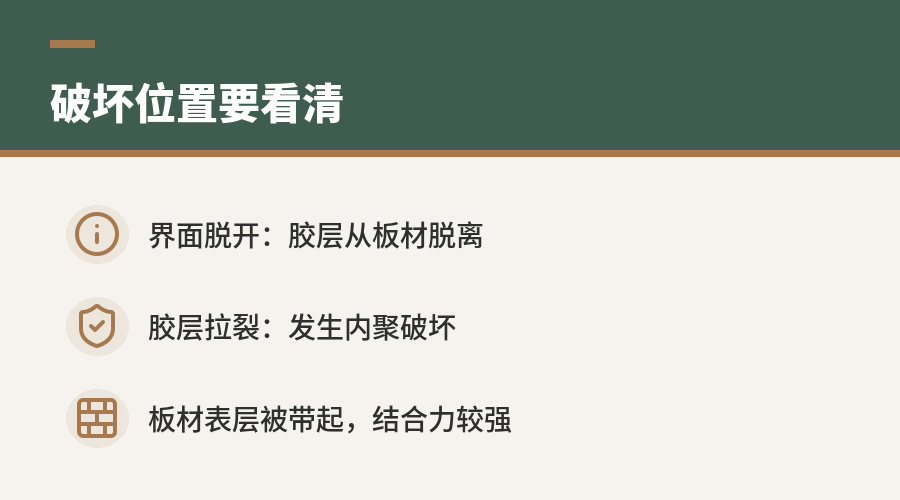

剥离过程中还应观察破坏发生在哪里。如果胶层完整地从板材表面脱开，属于界面破坏；如果胶层内部被拉裂，属于胶层内聚破坏；如果板材表层被带起，则说明结合力已经超过部分基材表层的强度。同一个数值，配合不同的破坏形态，质量含义可能完全不同。
为什么要模拟工厂实际封边
实验室里直接把封边条粘到板材上，再进行剥离，所得结果可能与家具工厂的成品表现存在差异。工厂封边通常涉及连续送料、加热熔胶、压轮压合、端头处理和多道修边，材料需要在规定节拍内完成粘接。只测试“材料能否被粘住”，无法覆盖“材料在设备上能否稳定封好”。
更接近实际的做法，是使用代表性设备和工艺制作封边试样。试样应尽量使用真实生产中常见的板材、封边条和胶黏剂组合，并记录关键参数。对于不同材料体系，例如PVC、ABS、PP或其他塑料封边条，不能默认采用同一套温度、胶黏剂和加工窗口。
封边条材质会影响工艺适配性。PVC封边条在国内市场应用比例较高，现有相关行业标准也主要围绕PVC封边展开；但ABS、PP等封边材料在部分海外市场应用较为普遍。不同材料的表面能、耐热性、刚柔程度和与胶黏剂的相容性存在差异，使用同一测试条件可能无法公平反映其实际性能。
因此，标准应把“材料性能”和“工艺适配性”分开处理。一方面规定封边条本身的尺寸、外观和基本物理性能，另一方面通过实际封边后的90度剥离测试，评价它在指定胶黏剂和设备条件下的结合表现。这样得到的结果，才能为工厂选择材料、设定设备参数提供依据。
测试结果如何对应三类缺陷
开边通常表现为封边条与板材边缘之间出现连续或间断缝隙。90度剥离测试可以帮助判断，这种失效主要来自胶层强度不足、界面粘接不足，还是板材边部本身容易被带起。若多个位置的剥离力波动很大，还可能提示涂胶不均、压合不稳定或板材边部状态不一致。
脱胶与开边外观相近，但现场表现可能不同。脱胶常见于胶层和封边条之间、胶层和板材之间的分离，也可能出现在受热、受潮后。若试样经过规定的环境处理后，剥离力明显下降，说明材料组合对环境变化较敏感，成品在厨房、卫生间或高湿地区使用时需要进一步评估。
削线则更多发生在修边环节。剥离强度不足时，刀具可能将封边条或胶层局部掀起；但即使剥离强度合格，刀具磨损、修边量过大、压轮位置不当、封边条厚度偏差，也可能产生削线。因此，90度剥离测试适合用于识别封边连接风险，不能替代对修边设备和刀具状态的检查。

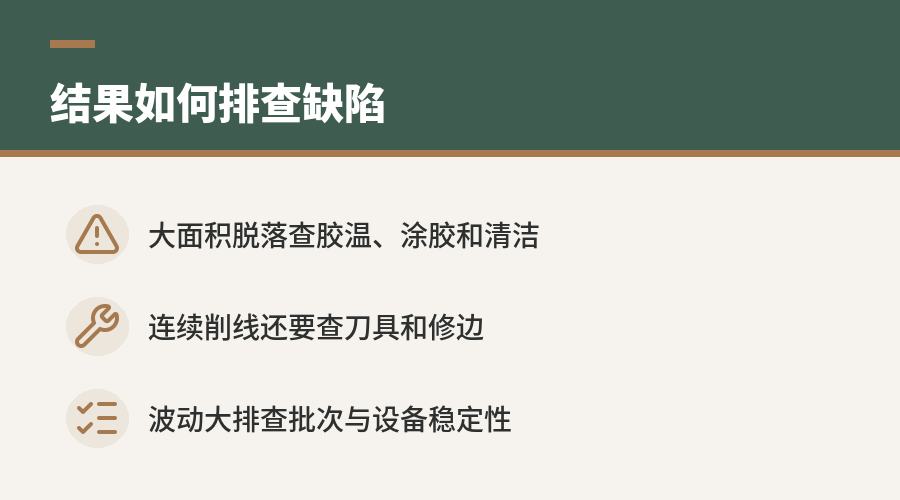

现场质量分析可以把测试结果与缺陷位置结合起来：
- 边条大面积脱落，优先检查胶黏剂、温度、涂胶量和基材清洁度。
- 端头或转角处开边，重点检查端头处理、压合覆盖和局部应力。
- 修边后出现连续削线，需同时查看剥离破坏形态、刀具状态和修边参数。
- 同批材料的测试值波动明显，需排查封边条批次、表面处理均匀性和生产设备稳定性。
标准制定不能只给一个数值
如果标准只规定“剥离强度不得低于某个数值”，但不限定试样制作方式，检测结果可能缺乏可比性。相同的封边条，使用不同胶黏剂、温度和送料速度，测出的剥离力可能不同。检测报告也应说明使用的基材、胶黏剂、工艺参数和破坏模式，避免把特定工艺下的结果误读为材料的绝对性能。
对于批量采购，企业可以把90度剥离测试用于三类场景。新材料导入时，用它比较不同封边条与现有设备、胶黏剂的适配情况；生产过程中，用它监控温度、涂胶量和设备状态；出现批量开边时，则可通过破坏位置和力值变化缩小排查范围。
安装交付环节同样需要保留工艺信息。现场发现开边时，不能只拍摄外观照片，还应记录封边位置、板材类型、使用环境、生产批次和缺陷出现时间。将这些信息与工厂试样的剥离结果对应起来，才能区分材料问题、生产问题、运输碰撞和安装损伤。
封边条品类持续增多后，标准覆盖范围也需要从单一材料扩展到不同塑料体系及其加工条件。90度剥离测试提供了一个连接材料、设备、工艺和成品质量的共同指标，但它应与外观检验、尺寸检验、环境耐受测试及现场追溯配套使用。这样，开边、脱胶和削线才有机会从交付后的返修问题，转化为生产前和生产中的可测量风险。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
