橱柜安装现场遇到油烟机管道开孔时，难点往往不在切割，而在圆心和轮廓是否准确。圆画偏了，可能挤压管道、影响装饰罩安装，甚至需要扩大孔位返工。带定位孔的画线尺可以临时充当圆规，用一颗螺丝确定圆心，画出规则的圆形切割线。
定位孔为什么能画圆
画圆需要两个固定条件：圆心不能移动，画线点到圆心的距离保持不变。操作时，螺丝穿过画线尺的定位孔并固定在板面圆心处，尺身围绕螺丝转动，铅笔则放在对应刻度或画线孔中。尺身旋转一周后，铅笔留下的轨迹就是圆。
其中，螺丝相当于圆规的针脚，刻度位置决定半径。只有旋转过程中圆心稳定、画线距离不变，画出的圆才接近标准圆。

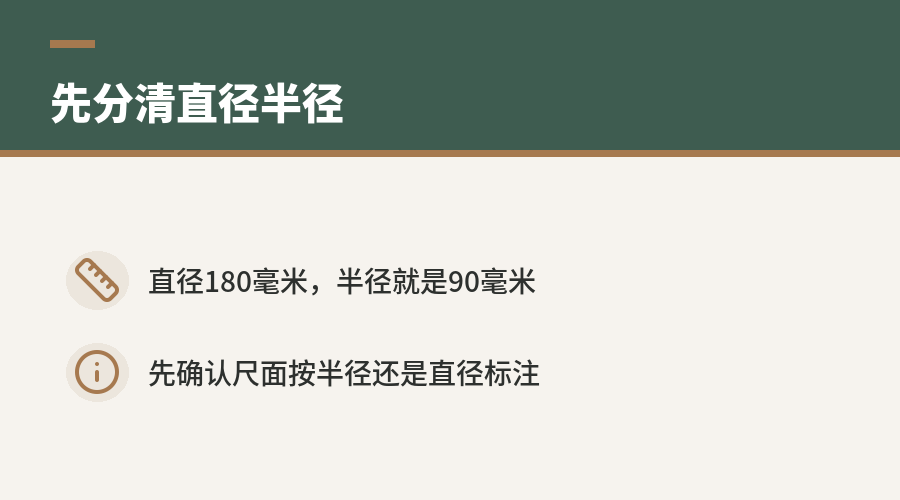

先分清直径和半径
油烟机管常按直径标注，例如原始语境中的“180圆孔”通常指直径为180毫米的圆形孔位。画线尺若按圆心到画线点的距离标注，就应使用半径，即直径的一半。对于直径180毫米的圆，圆心到轮廓线的距离是90毫米。
| 已知参数 | 数值 | 画线时对应参数 |
|---|---|---|
| 圆孔直径 | 180毫米 | 用于确认管道或孔位规格 |
| 圆孔半径 | 90毫米 | 圆心到铅笔画线点的距离 |
不同画线尺的孔位标注方式可能不同，有些直接标半径，有些可能按可画直径设计。使用前应确认尺面刻度代表半径还是直径，避免把180毫米直径误画成180毫米半径。

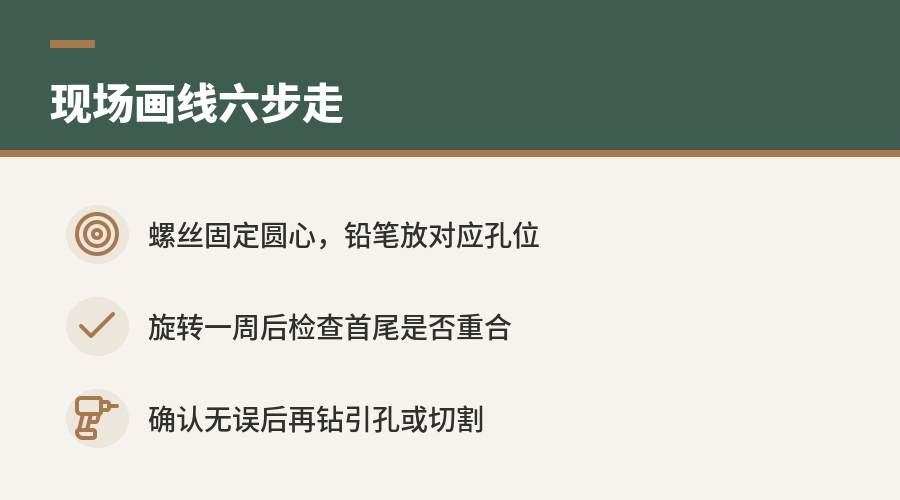

现场画线的操作顺序
- 根据油烟机管、止回阀接口或安装图确认开孔规格。
- 核对柜体内部空间，确定圆孔中心位置。
- 在圆心处做清晰标记，将螺丝穿过画线尺定位孔。
- 轻轻固定螺丝，使尺身能够转动，同时避免圆心发生位移。
- 将铅笔放入对应刻度孔，保持尺身贴合板面并旋转一周。
- 检查首尾线条是否重合，再进入钻引孔或切割工序。
螺丝的作用是定位，不宜拧得过深。安装面若属于可见饰面，还应先确认圆心处的螺丝孔会被最终开孔区域覆盖，以免留下额外孔眼。

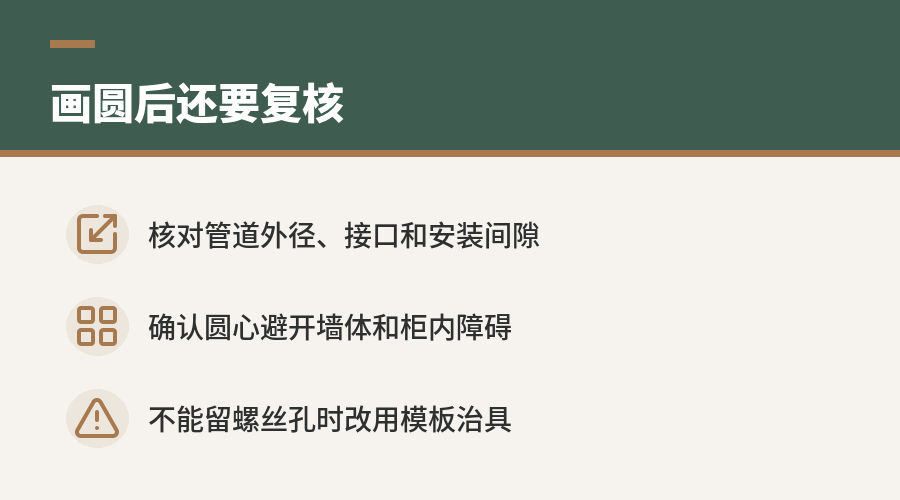

画得圆，不等于孔位一定正确
画线尺只能保证圆形轮廓相对规则，无法替代孔位复核。油烟机管道可能受到墙体排烟口、吊柜顶板、层板、背板和装饰罩位置的共同限制。圆心选择错误，即使圆画得很标准，切开后仍可能出现管道无法顺直连接的问题。
开孔尺寸也不应只按管道名义直径直接决定。实际孔径要结合管道外径、接口结构、安装间隙和设备说明书确认；涉及止回阀或连接件时，还要核对其外廓是否大于管道本体。
哪些细节会让圆线失真
板面上的木屑、保护膜褶皱或凸起会使尺身上下晃动，造成线条偏移。定位螺丝过松，圆心会随旋转发生位移；拧得过紧，尺身又可能无法平稳转动。铅笔在孔内倾斜角度变化，也会让实际半径出现小幅变化。
画线时应让尺身持续贴住板面，并以较轻、均匀的力度转动。完成后可观察圆线是否连续、首尾是否重合，以及圆心到轮廓的距离是否一致。发现双线、错位或明显扁圆时，应重新定位，不能直接沿模糊线条切割。
它适合定位，也有使用边界
这种方法适合在柜体板、背板或其他可固定圆心的平整材料上绘制圆形开孔线，尤其适用于油烟机管等规则圆孔。与徒手描画相比，定位孔能保持较稳定的半径；与专用圆规相比，画线尺更便于在安装现场兼顾测量和定位。
如果圆心处不能落螺丝、板面不允许留下针孔，或开孔轮廓并非标准圆形，则应改用模板、定位治具或设备随附的开孔图。对于已经贴近墙角、五金件或柜体边缘的位置，还要先确认画线尺能否完整旋转一周。画线工具解决的是圆形轨迹，最终开孔仍取决于规格核对、中心定位和切割控制。
