一幅挂画装好后，发现背板正好挡住插座；灯具已经安装，吊顶检修口却被遮住；墙面开槽完成，施工人员才发现这里还要预留电动窗帘电源。此类问题通常不难修复，却可能牵动墙面、吊顶、柜体和线路，造成重复施工。
返工的起点，往往不在安装现场，而在施工团队是否真正理解了设计图纸和工序安排。图纸被“看过”不等于被“消化”，只有把平面位置、立面关系、设备尺寸和施工先后对应起来，才能提前发现冲突。
图纸消化包含哪些内容
施工前的图纸交底，不应只停留在确认风格和尺寸。施工团队需要结合原始结构图、平面布置图、立面图、节点图、给排水图和强弱电图，核对同一位置在不同图纸中的信息是否一致。
例如，平面图可能标注了床头柜和插座位置，立面图则进一步表现插座高度、壁灯位置与床屏尺寸。两者叠加后，才能判断插座是否会被床头柜遮挡，壁灯底座是否会与软包、木饰面发生干涉。
工序安排同样属于设计落地的一部分。墙面基层、隐蔽线路、吊顶封板、柜体安装和灯具安装之间存在先后关系，某个环节提前或滞后，都可能影响后续施工。真正有效的交底，是让施工人员知道“做什么、做到哪里，以及要给下一道工序留下什么条件”。
最容易被忽略的位置冲突
灯具、挂画和线路的冲突，常出现在不同专业图纸之间。设计人员可能从视觉效果确定了挂画中心，电气人员则按原有墙面条件布置插座，安装时两组信息叠加，才暴露出位置重合。

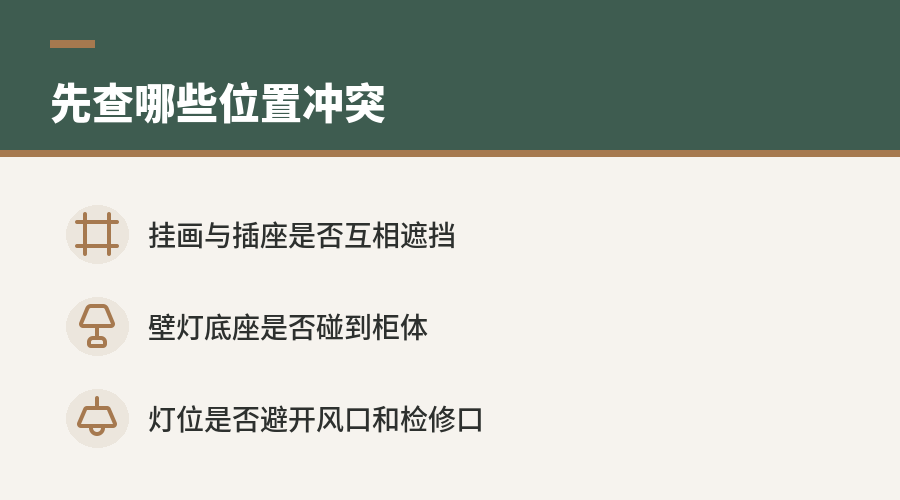

常见冲突包括：
| 位置关系 | 可能出现的问题 | 施工前应核对的内容 |
|---|---|---|
| 挂画与插座 | 插座被画框或装饰板遮挡 | 插座中心点、画框外轮廓、安装高度 |
| 壁灯与柜体 | 灯具底座落在柜门或侧板范围内 | 灯具尺寸、柜体分格、开启方向 |
| 筒灯与吊顶设备 | 灯位碰到空调风口、检修口或喷淋点 | 吊顶综合点位图、设备尺寸 |
| 线性灯与窗帘盒 | 灯槽空间不足，电源线无法隐藏 | 灯槽截面、窗帘盒深度、供电方式 |
| 电源与定制柜 | 插座被背板封死，后期无法使用 | 柜体背板开孔、插座位置、设备功率 |
| 线路与挂件 | 挂画或隔板固定件可能打到暗埋电线 | 线路走向、固定点范围、避让要求 |
这些问题不能只看一个点位的中心位置。还应考虑灯具底座、画框厚度、柜门开启范围、检修空间和安装工具的操作距离。一个看似相差几厘米的点位，可能在实际安装中没有可用余量。
为什么工序顺序会影响返工
隐蔽工程完成后，线路通常会被墙面基层、吊顶或柜体遮挡。如果点位在封板前没有确认，后面才发现灯具位置需要移动，往往涉及重新开孔、补线、修补基层和恢复饰面。
定制柜是另一个高频交叉环节。柜体深化通常包含门板、层板、背板和收口尺寸，水电点位如果没有与柜体图同步确认，插座可能落在固定层板后方，灯带电源也可能没有预留穿线孔。

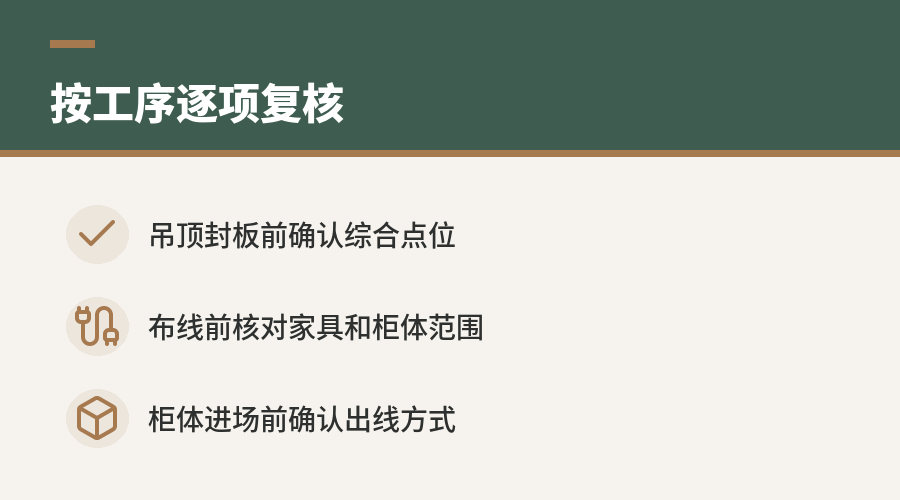

因此，施工团队需要把设计节点转换成施工节点。例如：
- 吊顶封板前，确认筒灯、线性灯、风口和检修口的综合定位。
- 墙面开槽或布线前，确认挂画、壁灯、电视、柜体和电器的安装范围。
- 柜体下单或进场前，确认插座、灯带电源、感应器和设备线的高度及出线方式。
- 饰面安装前，复核所有需要打孔、固定或留缝的位置。
每一次确认都应对应具体图纸、现场尺寸和责任人，口头印象不能替代可追溯的记录。
一次有效的现场复核怎么做
复核时可以采用“平面定位、立面校核、三维避让”的顺序。先在平面图上确认点位与家具、柜体的关系，再在立面图上核对高度和上下关系，最后结合实际材料厚度、设备尺寸和安装方式判断是否有碰撞。
现场放线比单看图纸更容易发现问题。施工人员可以用激光水平仪、墨线或定位标记，把灯具中心、插座中心、柜体边界和挂画范围落到墙面上。对于吊顶，还应把风口、喷淋、烟感、检修口和灯具一并标记，避免多个专业各自定位。

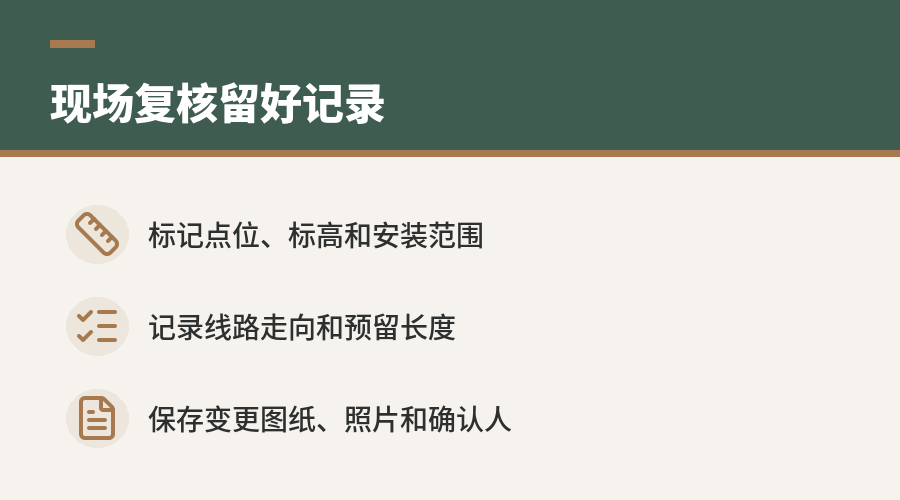

复核记录至少应包含以下内容：
- 点位名称与用途，例如壁灯、电视电源或电动窗帘电源；
- 完成面上的水平位置和标高；
- 与门、柜体、墙角或设备的距离；
- 线路走向、出线方式和预留长度；
- 是否需要开孔、加固、检修或避让；
- 变更后的图纸编号、现场照片和确认人员。
当设计尺寸与现场结构不一致时，应先确认调整方案，再进行隐蔽施工。直接按现场经验修改，可能解决一个点位，却引发其他位置的连锁冲突。
发现冲突后如何处理
冲突处理需要先判断功能优先级和修改成本。插座被挂画遮挡时，可能有调整插座、改变画面尺寸、增加隐藏式插座或改变家具布置等方案，选择哪一种取决于使用频率、墙体条件和后续维护需求。
灯具与吊顶设备发生碰撞时，通常需要综合评估照明效果、设备检修和吊顶造型，不能只把灯具向旁边挪动。灯具移动后，可能导致光照分布变化，筒灯之间的间距也可能不再符合原设计意图。
对于已完成的隐蔽线路，修改前还应确认断电、检测和恢复方式。涉及承重结构、消防设施、燃气管线或公共设备的部位，需要遵循相应的施工规范和物业要求，不能仅凭装饰效果决定。
施工前解决一个点位冲突，通常只需要调整图纸或放线；施工后再处理，可能牵动多个已完成的工序。因此，图纸会审、现场放线和隐蔽验收应形成连续流程，而不是分散在不同班组之间各自完成。
好的施工落地不依赖施工人员临场猜测。设计团队提供清晰的定位和节点信息，施工团队完成专业复核，定制、机电和饰面工种在封闭下一道工序前互相校验，灯具、挂画、线路与柜体之间的冲突才有机会在成本最低的阶段被发现。
