一件实木家具在工厂验收时没有裂纹，到家一周后，拼板边缘却出现了细缝。很多人会先归因于木材质量，其实更直接的触发因素，往往是木材含水率与室内环境不匹配。当木材含水率与使用环境的平衡含水率差值超过2个百分点，尺寸变化和内部应力释放会明显加快；差值达到5至10个百分点时，部分木制品可能在7天内出现肉眼可见的开裂。

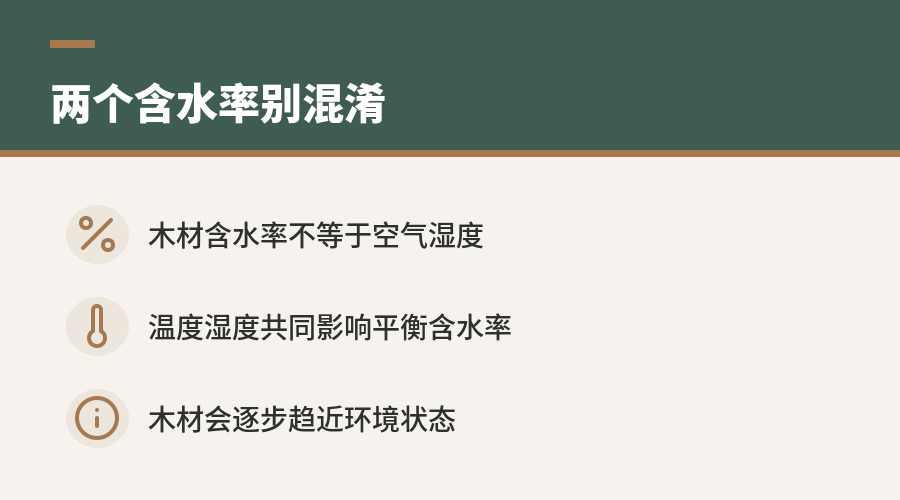

两个含水率不是一回事
木材含水率，是木材中水分质量与绝干木材质量的比值。平衡含水率则是一种环境对应值：木材长期处于特定温度和相对湿度下，既不继续明显吸湿，也不继续明显失水时的含水率。
室内“湿度52%”通常指空气相对湿度为52%，不能直接理解为木材含水率52%。温度、相对湿度共同决定环境对应的平衡含水率，木材会逐步向这个数值靠近，但不会瞬间完成。
| 参数 | 表示什么 | 常见测量或判断方式 |
|---|---|---|
| 木材含水率 | 木材当前含有多少水分 | 含水率仪或烘干法 |
| 空气相对湿度 | 空气当前湿润程度 | 温湿度计 |
| 平衡含水率 | 木材在当前环境中最终趋近的含水状态 | 根据温度、相对湿度及相关标准判断 |

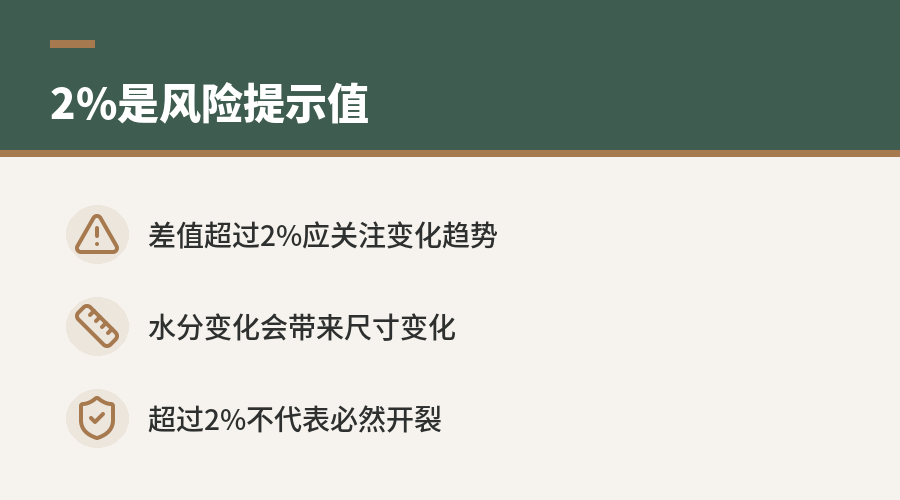

为什么2%的差值会成为风险信号
木材具有吸湿性，会随环境变化吸收或释放水分。当木材含水率高于环境平衡含水率时，木材开始失水；低于平衡含水率时，则会吸湿。水分变化会带来尺寸变化，而木材不同方向、不同部位的变化速度并不一致。
家具表层通常比内部更早响应室内环境。表层已经开始收缩时，内部可能仍保持原有含水状态，两者相互牵制，形成含水率梯度和内部应力。差值超过2个百分点，意味着木材调整含水状态的驱动力增大，原有干燥应力、加工应力和装配约束更容易集中释放。
这里的“2%”应理解为质量管控中的风险提示值，而不是一道绝对分界线。差值小于2%不代表一定不会开裂，差值超过2%也不代表必然开裂，但后者需要更重视环境适配和持续观察。
差值达到5%至10%，为什么可能7天见裂
当木材含水率与环境平衡含水率相差5至10个百分点，表层失水或吸湿的速度可能明显快于内部。若收缩受到芯层、榫卯、五金或相邻板件限制，拉应力就可能集中在端部、孔位、拼板胶缝和纹理变化较大的区域。
一旦局部拉应力超过木材横纹抗拉能力，最先出现的可能是发丝状裂纹，随后发展为肉眼可见的开裂。因此，“7天内出现裂纹”描述的是较大含水率差下可能出现的快速反应，并非所有木材都会按固定时间开裂。
实际速度还会受到板件厚度、木材纹理、表面涂饰、端面封闭程度和结构约束影响。薄板或裸露端面通常响应更快，厚板和涂饰完整的构件变化可能更慢，但水分交换被延缓不等于应力消失。

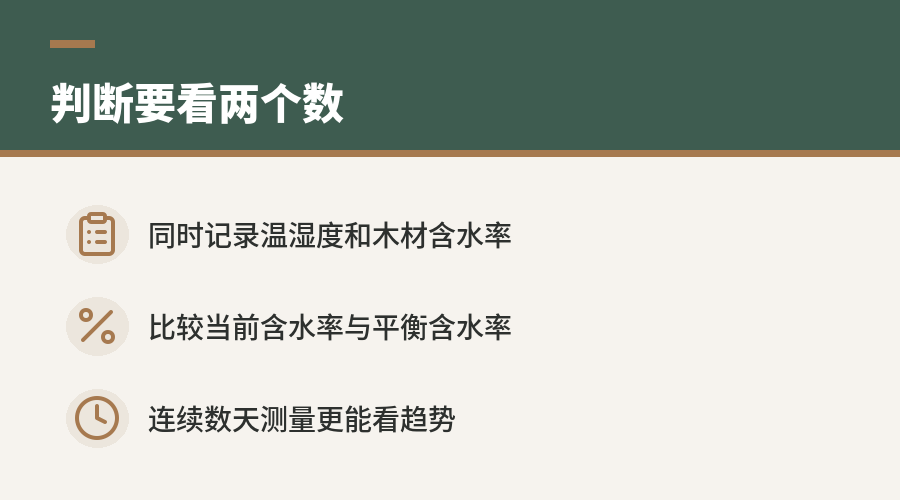

判断风险要比较同一环境下的两个数值
只测家具含水率，无法单独判断开裂风险。例如，同一块含水率为某一数值的木材，放在不同温湿度环境中，对应的平衡含水率不同，含水率差值也会不同。判断时应同时记录家具所在位置的温度、相对湿度和木材含水率，再比较木材当前状态与环境平衡状态。
测量位置也会影响结果。木材端部、靠近暖气或空调出风口的位置，可能与板件中部存在明显差异；表面式含水率仪与插针式仪器的测量深度也不同。连续数天在相近位置、相近时间测量，比单次读数更能反映水分变化趋势。
开裂是水分变化与结构约束共同作用的结果
含水率差值解释了木材为什么会发生水分迁移，却不能独立解释所有裂纹。木材天然存在径向、弦向和纵向收缩差异，弦向尺寸变化通常比纵向更明显；拼板方向、榫卯松紧和五金固定方式，又会决定木材能否自由伸缩。
因此，同样面对5个百分点的含水率差，有的板件只发生轻微尺寸变化，有的则会翘曲或开裂。差别通常来自木材自身特征、前期干燥质量、构件尺寸与连接方式。含水率差值决定水分调整的强弱，材料与结构条件决定应力最终以收缩、变形还是裂纹的形式表现。
到家初期为何更容易暴露问题
家具从生产、仓储和运输环境进入住宅后，周围温湿度可能发生明显变化。木材开始重新寻找新的平衡含水率，表层通常先变化，内部随后响应，这一阶段最容易形成含水率梯度。
因此，不能只用“是否进入冬季”判断风险。供暖、空调、连续降雨和通风变化都可能改变室内温湿度，真正需要比较的是木材含水率与当前环境平衡含水率之间的差值。差值超过2个百分点时应关注变化趋势；达到5至10个百分点时，短期内出现可见开裂的风险会显著上升。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
