实木家具开裂高峰在到家后90天？

刚买回家的实木柜子，安装时看起来平整完整，过了两周，门板却开始变紧，抽屉不再顺畅，甚至出现细小裂纹。很多人会把原因归结为冬季供暖，但从时间分布看，问题更集中在家具进入家庭后的最初几个月。

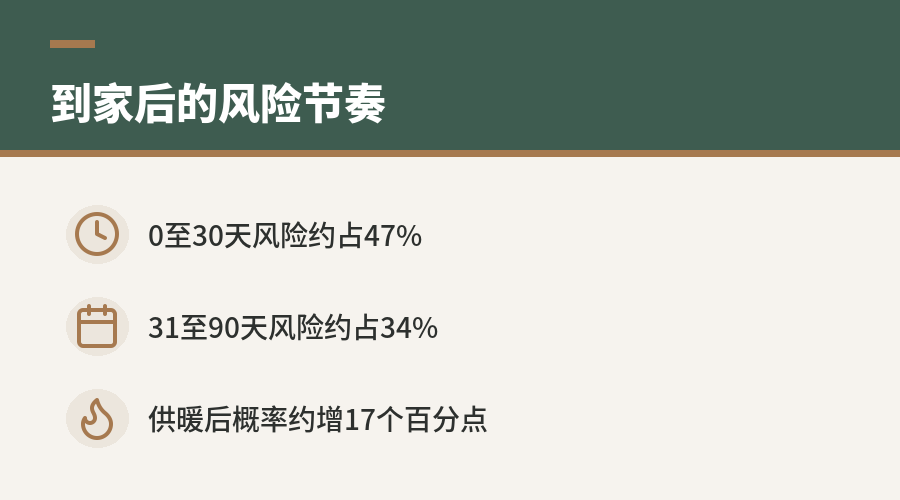

一组常见的质量跟踪数据表明，实木家具开裂、变形的风险中，约81%发生在到家后的前90天。其中，0至30天约占47%，31至90天约占34%。冬季开启供暖后，风险还会增加，但增幅约为17个百分点，时间本身并不能解释全部问题。

工厂与家庭的湿度差异

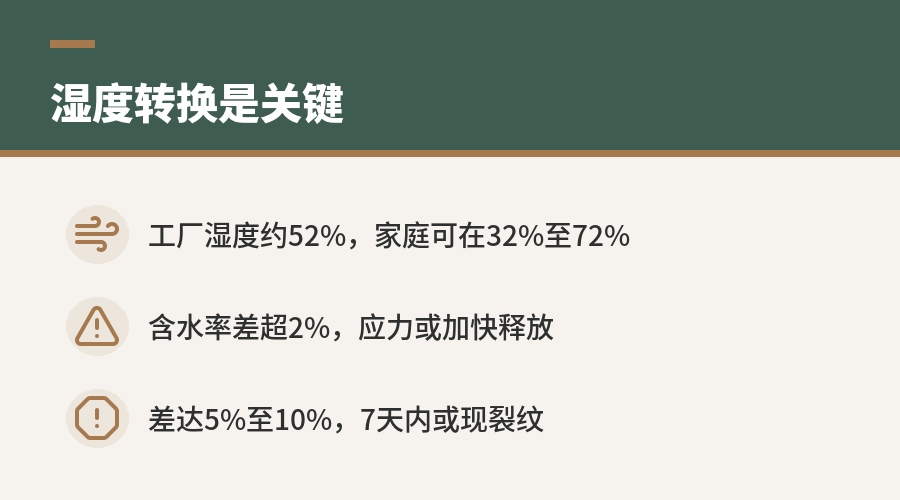

木材会持续吸收或释放空气中的水分，直到自身含水率逐渐接近所在环境的平衡状态。家具在工厂生产、养生和包装时，通常处于相对稳定的温湿度条件下，原始资料显示，工厂湿度约稳定在52%左右。

普通家庭的湿度变化范围更大，可能在32%至72%之间波动。家具从工厂进入家庭后，木材需要重新适应环境，含水率随之变化，尺寸也会发生相应变化。

这种变化通常不是整块木材均匀完成的。木材不同方向的干缩、湿胀程度不同，表层与内部的变化速度也有差异。当外层先收缩、内部变化滞后时，材料内部就可能产生应力。

家具在工厂里已经完成了部分干燥和加工，但这并不意味着它进入任何家庭后都能立即保持尺寸稳定。运输、仓储、安装和使用环境会改变木材周围的空气条件，家具需要一段时间完成新的湿度适应。

如果木材当前含水率与家庭环境对应的平衡含水率相差超过2%，内部应力可能明显释放，表现为门板轻微翘曲、接缝变化、抽屉摩擦或局部开合不顺。差值继续扩大到5%至10%时，7天以内出现肉眼可见裂纹的可能性会明显增加。

这些数据描述的是风险集中区间，并不代表每一件家具都会按照同样的时间发生问题。木材种类、板件尺寸、结构设计、涂饰方式、含水率控制和家庭通风条件，都会影响实际结果。

冬季供暖常常伴随室内空气变干，木材释放水分的速度可能加快，因而开裂风险上升。原始资料显示，供暖后开裂、变形概率约增加17个百分点，这说明季节变化确实会影响家具稳定性。

但如果家具在夏季从湿度较高的环境进入干燥家庭，或者长期处于空调、地暖、暖气片附近，同样可能发生较快的含水率变化。相反，冬季室内湿度控制较稳定、家具远离热源，风险未必达到最高水平。

因此，家具的风险判断应同时看两个变量：家具原有的含水率状态，以及安装位置的湿度变化速度。只看“是不是冬天”或“有没有供暖”，容易忽略家具到家后的环境转换。

实木家具出现轻微接缝变化，并不一定意味着材料失效。木材会随湿度发生尺寸变化，拼板之间的缝隙、抽屉与柜体之间的间隙，可能在干湿季节出现小幅变化。

裂纹则需要结合位置、长度、宽度和发展速度判断。顺着木纹出现的细小表面裂纹，可能与含水率变化和涂层约束有关；如果裂纹持续扩大、贯穿板件，或出现在榫卯、连接件和受力部位，就需要进一步检查结构和加工质量。

变形也有不同类型。门板轻微翘曲可能与板件宽度、木材纹理和湿度变化有关，长期无法闭合、连接部位松动或整体结构偏移，则可能涉及设计、干燥、拼接或安装问题，不能仅用环境湿度解释。

针对湿度差异，质量管控的重点不只在成品出厂检验。木材干燥后的含水率、加工前后的养生时间、拼板和连接结构、涂饰封闭程度，以及包装和仓储环境，都与到家后的稳定性有关。

工厂湿度保持在约52%，能够让生产条件相对稳定，但家具离开工厂后仍会经历运输和家庭环境变化。出厂前记录木材含水率、主要板件尺寸和外观状态，有助于区分家具原有缺陷与安装后的环境适应问题。

对于宽幅实木板件，还需要通过合理的结构允许木材发生受控伸缩。单纯依靠胶水、涂层或五金件把木材完全固定，可能限制其自然变形空间，使应力集中在拼接处、端部或涂层薄弱位置。

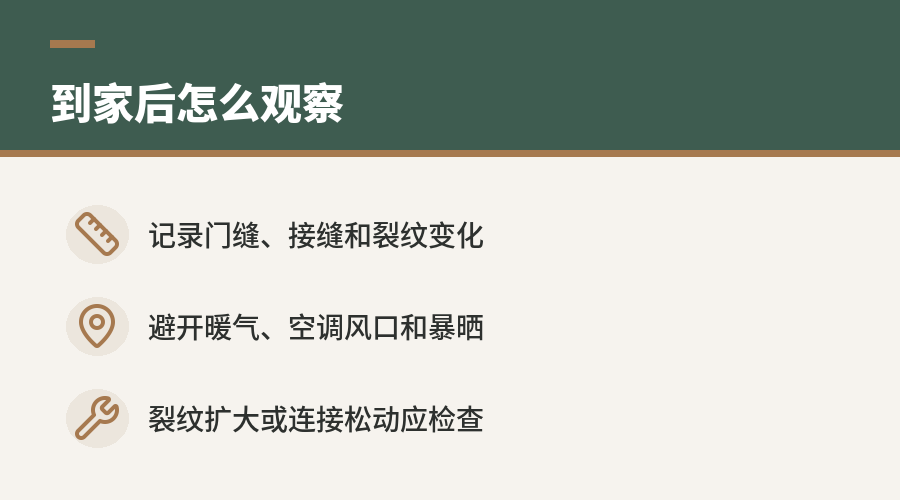

家具安装后，前90天是观察期较集中的阶段。使用者可以记录门缝、抽屉运行、板件接缝和裂纹长度的变化，尤其关注家具是否紧邻暖气片、地暖集中区域、空调出风口或长期受阳光直射的位置。

家庭湿度从32%快速升至72%，或从高湿环境快速降至干燥环境，都会让木材经历较大的含水率调整。保持室内湿度变化相对平缓，比短时间内反复大幅调节更有利于家具适应。

家具是否需要维修或更换，不能只看是否出现一条细纹。若裂纹在数天内持续扩大，门板明显翘曲，抽屉长期卡滞，或连接部位出现松动，应结合购买记录、安装记录和现场环境，由工厂或专业人员判断原因。熬过到家后的前三个月，风险通常会明显降低，但稳定性仍取决于后续湿度变化和家具结构。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
