柜体按电器尺寸图预留，蒸烤箱也顺利推进了柜内，安装后却发现下方柜门打不开。问题可能不在柜体宽高，也不在门板加工误差，而是蒸烤箱面板底部存在一段尺寸图未标清的下挂结构。
常见电器尺寸图往往只展示整机宽、高、深或面板外形，设计人员容易据此排布柜门。部分蒸烤箱的面板底部与机身基本齐平，另一些产品却会向下延伸，例如原案例中的下挂量为9毫米。门板即使按常规留出2至3毫米缝隙，仍可能与面板发生干涉。

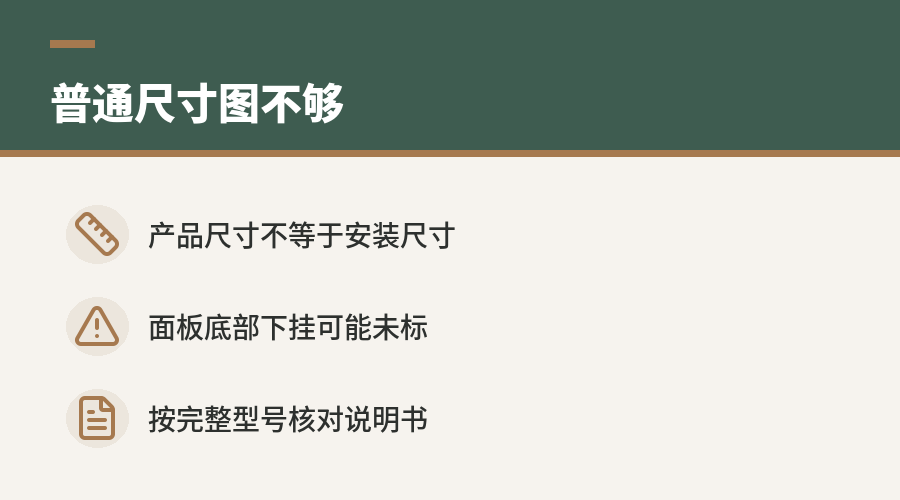

普通尺寸图为什么不够用
蒸烤箱资料中的“产品尺寸”和“安装尺寸”不是同一组数据。产品尺寸描述电器本身的外形，安装尺寸则涉及柜体开孔、机器进入路径、散热条件和使用状态下的活动空间。
一张普通尺寸图可能只标注面板宽高与机身深度，却没有表达面板底边相对机身底部的位置。若设计人员默认两者齐平，门板上沿就可能进入下挂区域。无法从图纸确认结构时，不能将“未标注”理解为“没有”。
| 资料内容 | 能解决的问题 | 可能遗漏的信息 |
|---|---|---|
| 产品外形尺寸图 | 判断电器大致宽、高、深 | 下挂结构、开门轨迹、散热要求 |
| 橱柜开孔图 | 确认柜体净空和开孔位置 | 面板与相邻门板的动态干涉 |
| 完整安装说明书 | 核对安装、散热和使用条件 | 仍需结合实际柜体结构复核 |
| 详细安装节点图 | 判断面板、层板和门板关系 | 需确认图纸对应具体型号 |

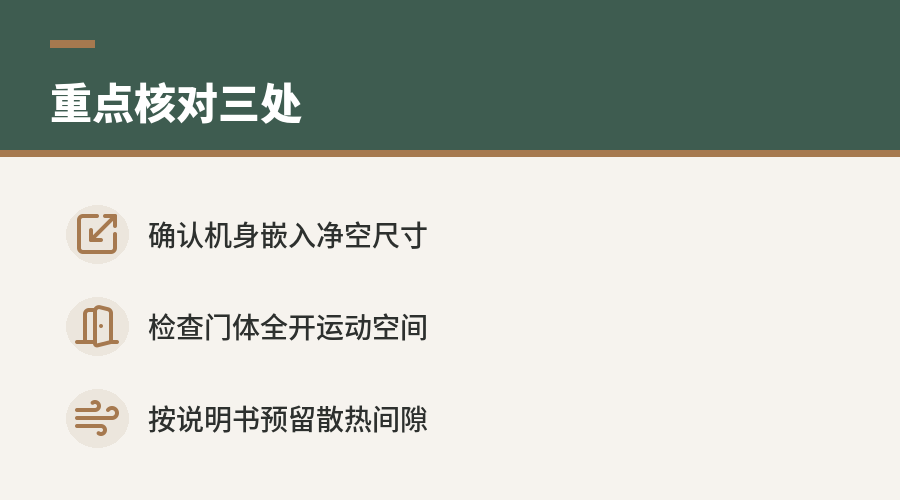

首先确认嵌入尺寸
嵌入尺寸是电器机身实际需要占用的柜内净空间，不能直接用面板尺寸代替。面板通常覆盖柜体开口，其宽高可能大于机身；柜内真正受限的则是机身宽度、机身高度、安装深度以及电源线和插头的位置。
设计人员应从安装说明书中核对柜体开孔尺寸、最小安装深度、背板处理方式和层板位置。若说明书同时给出“产品尺寸”和“开孔尺寸”，柜体深化应以安装要求为基础，再检查面板能否完整覆盖开口。同一品牌的不同型号也可能采用不同结构，型号必须精确到完整后缀。
下挂量决定门板能否打开
下挂量是电器面板、装饰边或门体结构向安装基准线下方延伸的距离。以案例中的9毫米为例，如果下方门板仅按常规缩减2至3毫米，静态图纸看似排列整齐，实际安装后仍可能出现数毫米的重叠。
这种干涉可能带来三类结果：
- 下方柜门无法完全开启，门板上沿直接碰到蒸烤箱面板。
- 门板虽能开启，但长期摩擦会造成封边、漆面或电器饰面损伤。
- 安装现场被迫切削门板、下移门缝或调整电器位置，进而破坏整组柜门的分缝关系。
核对下挂结构时，应找到明确的侧视图或剖面图，确认下挂起点、最低点及其相对柜体层板的位置。只有正视图、整机高度或面板高度，无法完成这一判断。
散热间隙不能用“放得进去”代替
蒸烤箱在工作时会产生热量和水汽，安装说明书通常会规定进风、排风或柜体通风条件。机器能够推进柜体，只说明物理空间基本容纳得下，并不代表安装条件合格。
设计深化时应确认机身与柜体之间需要保留的间隙、背板是否允许封闭、通风口是否会被层板或门板遮挡。不同机型的散热路径可能位于前部、后部或柜体内部，不能套用其他型号的做法。具体间隙数值应直接采用该型号安装说明书中的要求，不宜凭经验补写。
散热条件还会影响相邻材料和五金。若通风路径被门板、封板或踢脚线截断，后续调整往往会牵涉柜体结构，因此应在拆单和生产前确认。
开门空间要按运动状态检查
蒸烤箱关闭时不碰门板，不代表开启时也不会干涉。电器门在下翻过程中，拉手、门体底边和铰链运动轨迹都可能进入下方柜门或抽屉面板的空间。
安装图应重点查看门体全开后的最低位置、前伸距离以及拉手运动范围。若图纸没有开门轨迹，设计方应向客户索取完整说明书，必要时要求经销商或厂家提供侧视节点图。仅凭产品正面照片难以判断铰链结构和门体运动范围。
检查开门空间时，还要把相邻柜门的厚度、拉手形式和开启方向放入同一节点。无拉手门板的反弹器、斜切拉手或内嵌拉手，也可能改变门板上沿和操作空间。
应向客户索取哪些资料
客户自购电器时，型号、资料和最终到货产品之间可能存在时间差。设计方可在电器确认节点建立资料清单，避免只接收一张电商详情页截图。
建议索取并核对：
- 完整品牌、型号及型号后缀。
- 官方安装说明书，而非仅含宽高深的产品参数页。
- 带尺寸标注的正视图、侧视图和安装剖面图。
- 柜体开孔尺寸及允许误差。
- 面板底部或门体底部的下挂量。
- 进风、排风及背部散热间隙要求。
- 电器门全开时的前伸距离和最低位置。
- 插座、电源线、进排水接口的布置要求。
若资料仍无法说明下挂结构，可要求提供实物侧面照片，并在照片中放置直尺作为参照。更稳妥的做法是让厂家或经销商书面确认关键尺寸，记录对应型号和资料版本。

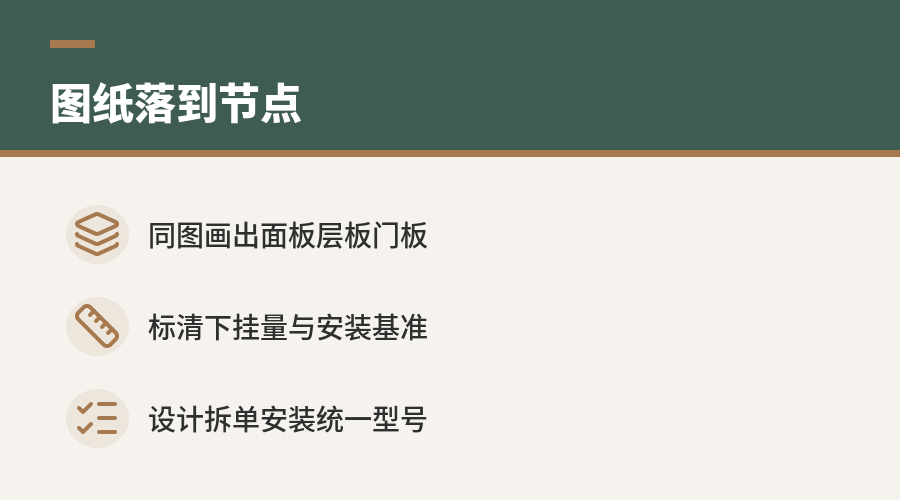

图纸确认要落到同一个节点
拿到说明书后，信息还需要转化为柜体节点。设计图中应同时画出电器面板、机身、承重层板、下方门板和必要缝隙，并标明安装基准线。这样才能看清9毫米下挂究竟占用了哪一段空间，以及门板上沿应调整到哪里。
门板避让也不能只改一个尺寸。门板高度变化后，整组柜门分缝、抽屉比例、拉手位置和相邻立面都要同步复核。若通过抬高电器解决干涉，还应重新检查上方空间、承重结构与散热要求。
最终确认资料应与设计图、拆单图和现场安装图使用同一型号。普通电器尺寸图适合做初步规划，完整安装说明书和详细安装图才是确定生产尺寸的依据。
