饰面板翘曲真相：纵向压机并非万能解法

一块120×240厘米的三聚氰胺饰面刨花板，出压机时平整，放置几小时后却出现边角上翘。现场人员首先检查压机方向，甚至认为改用纵向压机就能解决问题。这个判断容易把设备结构与板材变形混为一谈。

三聚氰胺饰面板的翘曲，通常发生在基材、装饰纸和热压工艺共同形成的内应力没有平衡时。板材进料方向会影响设备布局、输送方式和受压过程，却不能单独决定最终是否翘曲。纵向压机与横向压机的差异，属于设备运行方式差异，不等同于翘曲控制能力的高低。

先分清横向压机与纵向压机

行业里所说的横向、纵向，主要按照板材进入压机的方向划分。以标准4×8尺板为例，常见尺寸约为120×240厘米，120厘米的短边先进入压机，属于横向进料；240厘米的长边先进入，则属于纵向进料。

中国市场上横向设备占比较高，临沂、贵港等板材产业集群中也较为常见。国外部分工厂使用纵向设备较多，但设备普及情况并不能直接推导出饰面板质量结果。

两种设备都要完成铺纸、加压、加热和冷却等工序。实际效果取决于板材在压制过程中是否受压均匀、温度和时间是否匹配、板材出压后的应力是否得到释放，以及生产线对不同规格板材的适配程度。

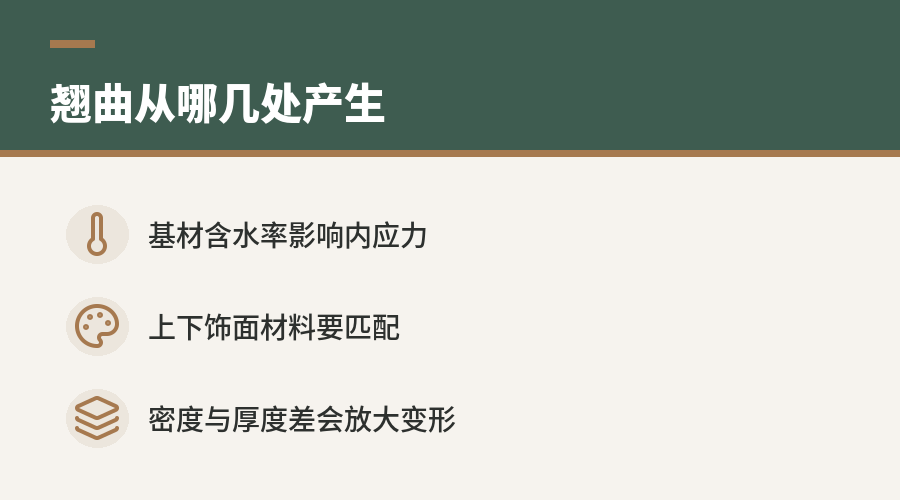

刨花板基材含水率偏高时，热压过程中会产生更多水分迁移和蒸汽压力。板材内部、表层与边部的含水状态存在差异，受热后膨胀和收缩幅度也会不同，冷却后容易形成弯曲应力。

含水率偏低同样可能带来问题。基材在热压和后续环境变化中继续吸湿，板材不同区域的尺寸变化不一致，也可能逐渐出现翘曲。生产现场不能只看一块板的检测值，还应关注同批次、不同位置和不同时间段的稳定性。

基材密度分布、表层结构和厚度偏差也会放大这种影响。表层较致密、芯层较疏松时，热量、水分和压缩回弹的变化并不完全同步，饰面完成后更容易暴露出内部应力差异。

装饰纸克重、浸渍树脂含量和固化状态，会影响饰面层的收缩特征。纸张较重、树脂量较高，固化后的饰面层形成的收缩约束也可能更明显；纸张较轻或浸渍状态不稳定，覆盖能力和胶膜形成情况又会发生变化。

板材上下两面的饰面材料如果存在明显差异，热压后的收缩应力就可能不对称。例如，一面采用不同克重的装饰纸，或两面树脂固化程度不同，冷却后两侧的拉伸与收缩无法相互抵消，板材便可能向一侧弯曲。

因此，检验饰面纸时，不能只关注颜色和纹理。纸张克重、浸渍均匀性、树脂含量以及上下表面的材料匹配，都属于翘曲分析中的关键变量。

热压温度决定树脂固化和胶膜流动的速度，热压时间决定热量是否真正传递到板材和饰面层。温度偏低或时间不足，可能造成固化不充分；温度偏高或停留过久，则可能使纸张、树脂和基材产生过度收缩或水分迁移。

压力也不是越大越好。压力不足时，饰面纸与基材接触不充分，局部可能出现贴合不良；压力过大时，基材被过度压缩，出压后的回弹差异会增加。压力分布若不均匀，板面不同区域形成的压缩量不同，也会造成局部变形。

翘曲往往是多个参数叠加后的结果，不能用单一参数解释。

饰面板离开热压区域时，树脂固化状态、基材温度和内部水分分布并不一定已经完全稳定。若板材在高温状态下迅速堆叠，或上下表面散热条件不同，板材两侧的收缩速度会产生差异。

冷却速度、冷却时间、堆垛方式和板材间的通风条件，都会影响最终平整度。冷却不足时，板材可能在出压后短时间内仍继续变形；冷却过程中受力不均，也可能把暂时的形变固定下来。

检验时应区分“刚出压的平整度”和“放置后的稳定平整度”。如果只在下线瞬间抽检，可能漏掉经过冷却、养生或环境湿度变化后才出现的翘曲问题。

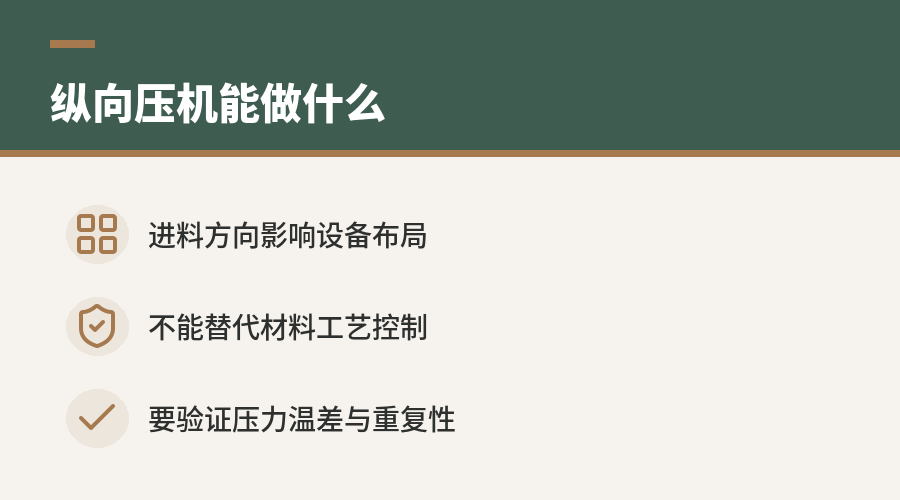

纵向进料可能适合某些工厂的场地布局、板材输送节拍和规格组合。设备设计也可能在压板支撑、输送稳定性或压力控制上具有特定特点，但这些优势必须通过具体结构和工艺数据验证。

板材采用纵向进料后，基材含水率不均、上下饰面不匹配、温度时间设置不当等问题仍然存在。若压机的有效压力、热量传递和冷却条件没有匹配好，换了进料方向，翘曲仍可能发生。

判断设备是否适合某种板材，应观察整板平整度、不同区域的压力一致性、上下表面温差、出压后变形趋势，以及不同批次的重复性。设备方向只能影响工艺实现方式，无法替代对材料和热压参数的系统控制。

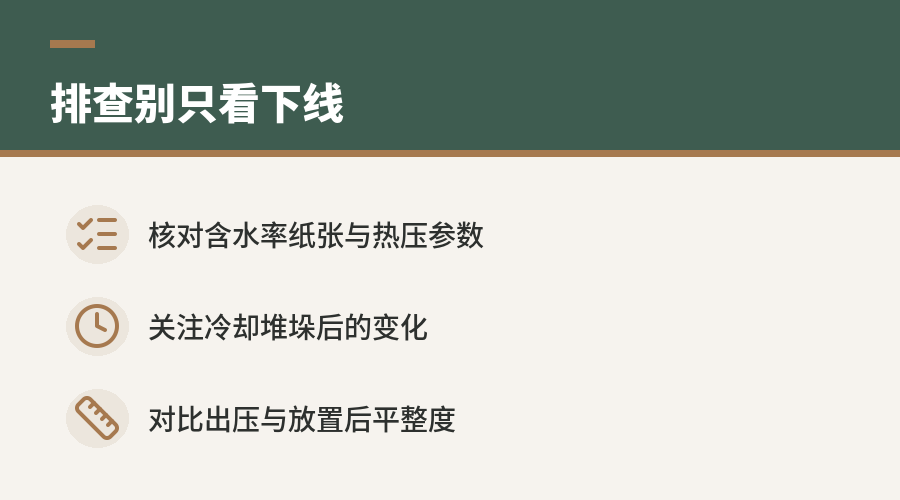

出现翘曲时，排查顺序可以从材料一致性、饰面匹配、热压参数和冷却堆垛四个方面展开。先记录同批基材的含水率、厚度、密度和板面方向，再核对上下两面装饰纸的克重、浸渍状态及用料组合。

随后对照热压温度、时间、压力曲线和不同区域的实际状态，确认设定值与现场执行值是否一致。若只有某一边、某一批或某一规格明显变形，还应检查受压支撑、进料定位和冷却通风是否存在局部差异。

最终评价不能只看单张板材。应将出压、冷却后和规定环境放置后的平整度进行对比，才能判断问题来自短时热应力，还是来自基材与饰面长期收缩不匹配。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
