柜体已经安装完成，冰箱推进去却无法完全开门；洗衣机能放进柜洞，进水管接好后却突出一截；嵌入式蒸烤箱尺寸看似吻合，安装人员却拒绝施工。问题往往不在测量误差，而在于设计时只抄了电器的“外形尺寸”。电器本体能放进柜洞，不等于满足安装条件。
外形尺寸只是起点
商品详情页常见的宽、深、高，描述的是电器本体大小，主要用于运输、摆放和初步选型。柜体设计需要核对的“安装尺寸”，还可能包含连接件、门体、把手、底座和管线占用的空间。部分电器的机身最深点也未必位于外壳主体，背部接头、插头或凸出的门体都可能改变实际占用范围。
| 尺寸类型 | 主要含义 | 设计时的用途 |
|---|---|---|
| 外形尺寸 | 电器本体的宽、深、高 | 判断电器能否进入预定区域 |
| 开孔或安装尺寸 | 厂家要求的柜体净空、开孔范围 | 确定柜体内空和面板开口 |
| 散热预留 | 顶部、侧面、背部或底部的通风空间 | 防止散热受阻，并满足安装要求 |
| 使用空间 | 开门、抽拉、检修所需范围 | 检查门板、墙体和相邻柜门是否干涉 |
| 接口空间 | 插座、阀门、排水管和接头占用范围 | 确定水电点位与柜体结构 |
这些参数不能用一套“行业通用值”代替。即使两台电器标称容量相同，安装方式和预留要求也可能不同，最终应以具体型号的安装说明书为准。

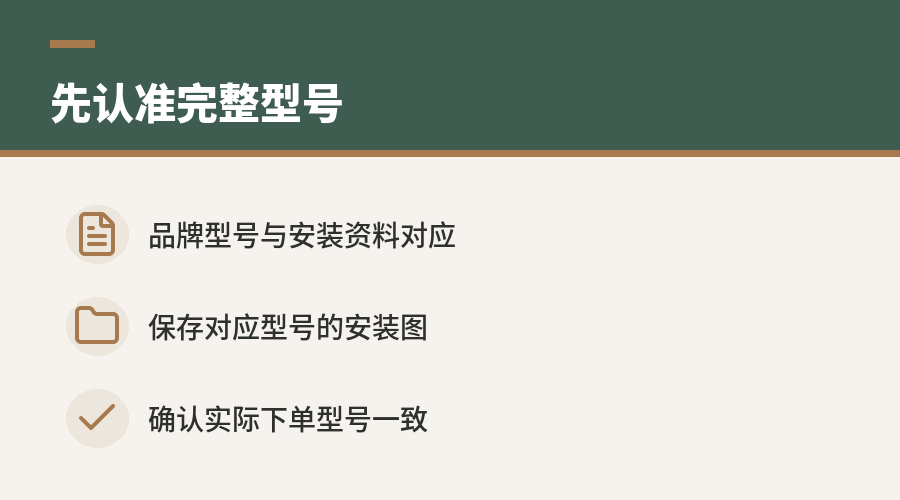

型号比品类更重要
“预留一个双开门冰箱位”或“这里放洗碗机”只能表达使用意图，无法直接指导柜体生产。同一品类可能存在独立式、嵌入式、零嵌式等不同结构，门体铰链、散热路径和接口位置也会变化。设计依据应落实到品牌、完整型号和对应版本的安装资料。
只发送商品链接也不够稳妥。电商页面可能更换商品规格、合并不同型号，客服提供的尺寸还可能仅指包装或机身外形。设计师应保存能够对应具体型号的尺寸图、安装图或说明书页面，并确认资料中的型号与实际下单型号一致。

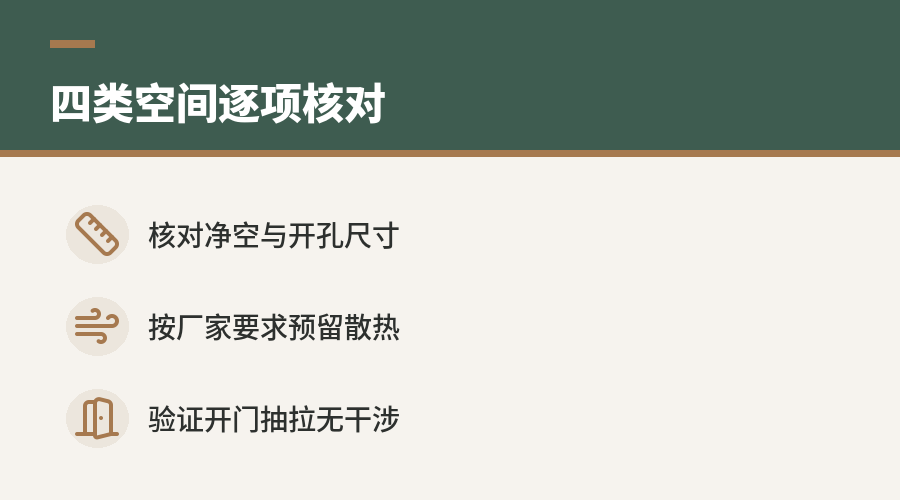

四类空间必须逐项核对
第一类是安装净空。设计师需要区分柜体外尺寸、板材厚度和内部净尺寸，确认开孔宽度、高度与深度是否满足厂家要求。还要检查背板、横撑、踢脚板等结构会不会侵占安装区域。
第二类是散热与通风空间。不同电器可能从侧面、背部、底部或顶部散热，嵌入式电器还可能要求设置进风口和出风通道。预留不足可能导致温度升高、性能受限，也可能不符合厂家的安装条件。
第三类是开门和操作空间。冰箱门打开后，抽屉能否完全拉出；洗碗机门放平后，会不会碰到踢脚板；蒸烤箱门、相邻柜门和墙面之间是否干涉，都应在立面图或现场放样中验证。靠墙布置时，还要考虑门体厚度、铰链运动和把手突出量。
第四类是水电与检修空间。插座、角阀、排水口如果正好位于电器背后，插头和管件可能让电器无法推到位。接口位置还应便于关闭阀门、拔插电源和后期检修，不能被固定背板或相邻柜体完全封死。

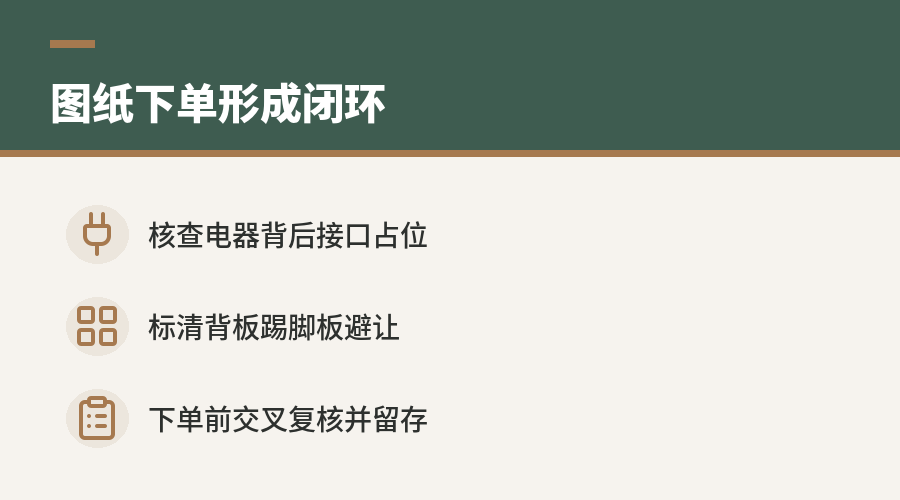

图纸上要标清什么
电器确认后，设计图纸不能只画一个矩形框并标注“冰箱位”或“洗衣机位”。生产和安装真正需要的是柜体净空、开孔位置、通风结构、水电点位及相邻障碍物的关系。关键尺寸应形成可复核的标注，而不是停留在聊天记录中。
建议至少明确以下信息：
- 电器品牌、完整型号及安装方式
- 柜体安装净宽、净高、净深
- 门体开启方向及完全开启范围
- 散热口位置和厂家要求的预留方式
- 插座、进水、排水、燃气或排风接口位置
- 背板、层板、横撑和踢脚板的避让方案
- 电器进场路径与后期拆装、检修空间
设计师还应把电器资料中的要求转换成柜体生产尺寸。客户提供型号和资料属于信息输入，判断这些资料对应哪个尺寸、如何落实到图纸，则属于设计核对工作。
下单前做一次交叉确认
较稳妥的流程是先确定具体型号，再取得厂家安装资料，随后完成柜体和水电设计。柜体下单前，设计师应根据最终型号复核图纸；水电施工前，应确认接口位置不会与柜体结构冲突。电器型号发生变化时，原有图纸也应重新核对，不能只比较两台机器的外形宽度。
复核时可以按以下顺序进行：
- 核对订单、说明书和设计图中的型号是否完全一致。
- 对照安装图检查柜体净空与开孔尺寸。
- 检查散热、开门、抽拉和操作范围。
- 检查插座、阀门、排水管及接头的实际占位。
- 确认背板、踢脚板和相邻柜门不存在干涉。
- 将确认后的型号和尺寸写入下单图，并由相关方留存。
柜体制作完成后再发现问题，处理方式往往只剩拆改柜体、移动水电点位或更换电器。把核对工作放在深化设计和下单之前，才能让“尺寸合适”同时覆盖放得进、装得上、能散热、可使用和便于检修。
