一块海洋板被放进沸水4小时，取出后没有立即检测，而是转入60℃烘箱20小时。随后，它还要再次煮沸4小时，并在30℃水中浸泡1小时。看似反复折腾的流程，实际是在检测板材经历湿热、干燥和再次吸水后，胶层还能保持多大的结合能力。
“煮干煮”具体怎么做

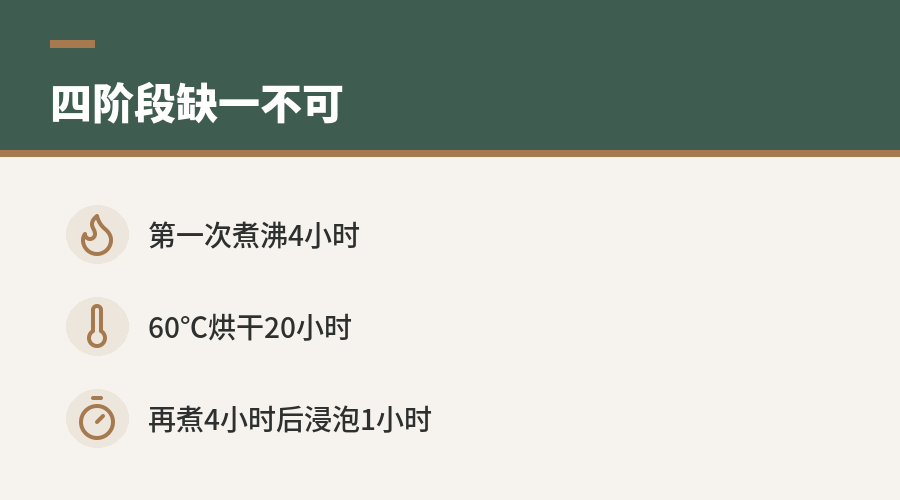

这套预处理由四个连续阶段组成，顺序和温度均有明确含义。整个过程历时29小时，其中包括8小时煮沸、20小时烘干和1小时水浸泡。完成预处理后，再按相应试验方法测试试件的胶合强度，结果通常以兆帕（MPa）表示。
| 阶段 | 处理条件 | 主要作用 |
|---|---|---|
| 第一次煮沸 | 4小时 | 让水分和高温共同作用于胶层及木质单板 |
| 烘干 | 60℃、20小时 | 促使板材失水收缩，形成干燥应力 |
| 第二次煮沸 | 4小时 | 让干燥后的试件再次快速吸水、受热 |
| 最后浸泡 | 30℃水、1小时 | 使试件在规定湿态条件下进入后续检测 |
四个阶段是一个完整的条件处理程序，不能只完成其中某一步就直接比较结果。时间、温度、试件状态和后续测试方式发生变化，都可能影响最终测得的胶合强度。
为什么要在水煮之间加入烘干

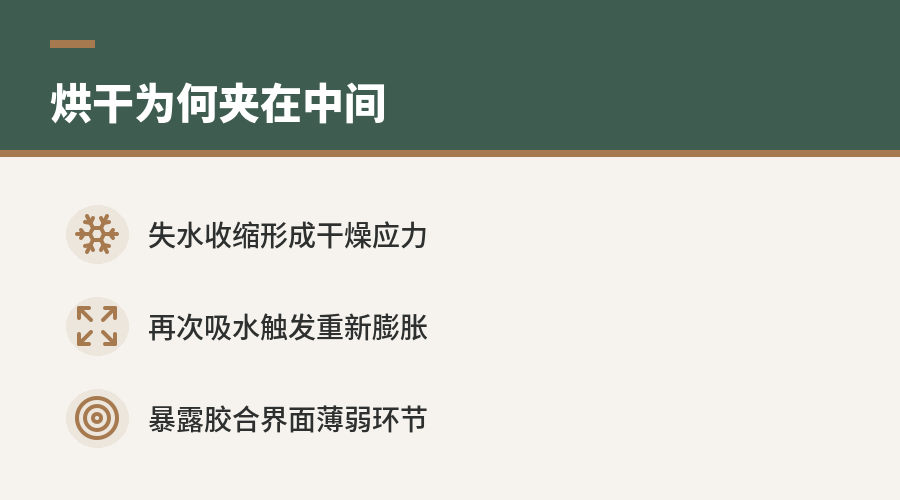

木材和木质单板会随含水状态变化产生湿胀与干缩。第一次煮沸使试件充分受到湿热作用，随后60℃烘干20小时，板材从湿态转为较干状态，单板与胶层之间会出现相应的收缩应力。第二次煮沸又使试件重新吸水膨胀，相当于让胶合界面经历一次方向相反的尺寸变化。
因此，这种方法关注的并不只是胶黏剂能否承受高温水浸泡，还包括胶层面对湿干转换时的稳定性。“湿热、干燥、再湿热”的循环，比单一水浸阶段增加了反复胀缩这一考验。如果胶合界面存在施胶不均、固化不足或局部结合薄弱，循环处理可能使这些问题在后续强度测试中表现出来。
最后为什么还要在30℃水中泡1小时
第二次煮沸结束时，试件温度较高，含水状态也处在快速变化过程中。直接从沸水中取出并测试，试件温度、表面水分和内部湿度梯度可能带来额外波动。规定在30℃水中浸泡1小时，是为了让试件按照统一程序进入后续胶合强度检测。
这一阶段不能理解为额外增加一次严苛水煮。它更接近规定的末端状态调节，使不同批次试件在可比条件下接受加载。评价实验结果时，应同时核对这一环节是否按规定执行。
它并不等于“连续水煮72小时”

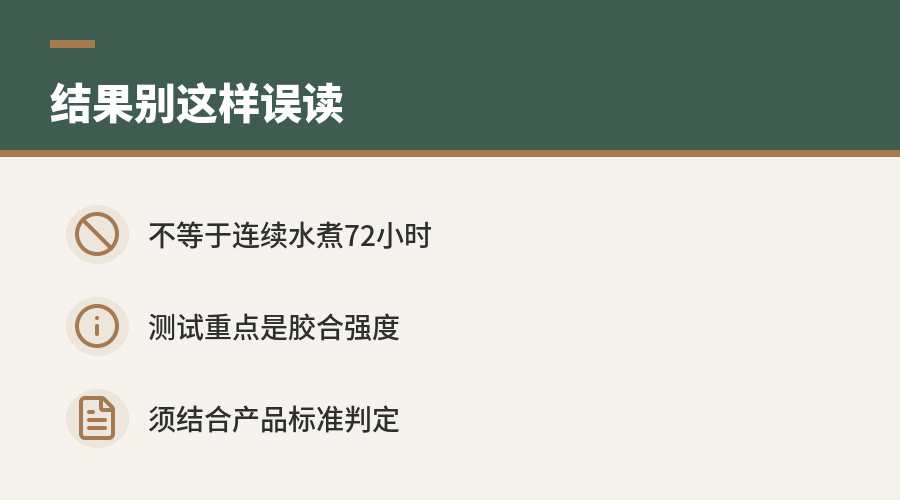

行业交流中常出现“海洋板水煮72小时”的说法，但它与这套煮干煮循环不是同一个试验条件。前者通常被理解为长时间连续煮沸，后者则有明确的温度转换和湿干循环，且流程总时长为29小时。两种方法施加给胶层的热湿条件不同，所得结果不能直接互换。
连续煮沸主要延长高温水作用时间，煮干煮循环则加入20小时烘干，让板材产生失水收缩，再通过第二次煮沸触发重新吸水膨胀。即使某块板材能经受较长时间连续水煮，也不能据此推定它一定能通过规定的循环测试。反过来，通过循环测试也不等于获得了“连续煮沸72小时”的检测结论。
测的是胶合强度，不是整板完全不进水
胶合强度检测的对象，是相邻单板之间胶合界面的结合能力。试件完成煮干煮预处理后，还需要通过规定的力学加载获得强度值，观察处理后的胶层能承受多大应力。水煮过程中有没有明显开胶可以作为现象记录，但不能替代强度测定。
“防水”也容易被误解为板材完全不吸水。木材本身具有吸湿性，海洋板的相关测试重点在于受潮、受热和干湿变化后，胶合结构能否维持规定性能。它不能单独说明板材表面耐磨性、尺寸稳定性、边部防护效果或实际使用寿命。
检测结果应如何理解
判断一份胶合强度报告，首先要确认采用的预处理程序，而不能只看“水煮过”几个字。报告中至少应能对应出4小时煮沸、60℃烘干20小时、再次煮沸4小时和30℃水浸泡1小时这四个阶段。缺少其中任何条件，试验结果都不宜直接与完整煮干煮循环的数据比较。
最终强度数值还需要结合对应产品标准、试件制备方式和判定要求进行评价。单纯展示板材煮后外观完整，无法代替规范的取样、预处理和力学测试。这套方法的核心，是用统一的湿热循环暴露胶合界面的薄弱环节，再通过可测量的胶合强度作出判断。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
