柜门开合时，侧板跟着晃动；转角处出现缝隙，台面下方甚至像“变形”了一样。看到这些现象，石材常被直接判定为不适合做柜体。可石材板本身刚度较高，受力异常时更常见的是接缝位移、崩边或开裂，因此判断问题来源，首先要看粘胶、拼接和加固形成的整体结构。
先分清：是板材变形，还是接缝松动
石材柜体由多块板材拼装而成，稳定性取决于板材、胶层、连接件和支撑结构共同工作。若两块板之间的胶层脱开，柜体就可能失去方正，看起来像整块石材发生了变形。此时观察转角，通常能发现缝隙张开、板件错位或局部晃动。
石材自身的问题也有对应特征，例如板材原有翘曲、暗裂、厚薄不均，或者孔位附近出现裂纹。组装问题则更集中在拼接边、转角、层板端部和五金受力位置。先确认位移发生在板内还是接缝处，才能避免把加工缺陷误判为材料缺陷。
| 现场现象 | 优先检查位置 | 可能原因 |
|---|---|---|
| 转角一推就晃 | 两块板的拼接缝 | 胶层失效、拼接面不贴合、缺少连接件 |
| 柜体不方正 | 两条对角线、底部支撑 | 组装定位偏差、安装面不平 |
| 层板端部下沉 | 层板与侧板连接处 | 支撑不足、粘接面积偏小 |
| 局部崩边或裂纹 | 开孔、切角、五金安装位 | 应力集中、加工损伤 |
| 缝隙逐渐扩大 | 胶缝与固定点 | 胶种不匹配、固化不足或连接松动 |

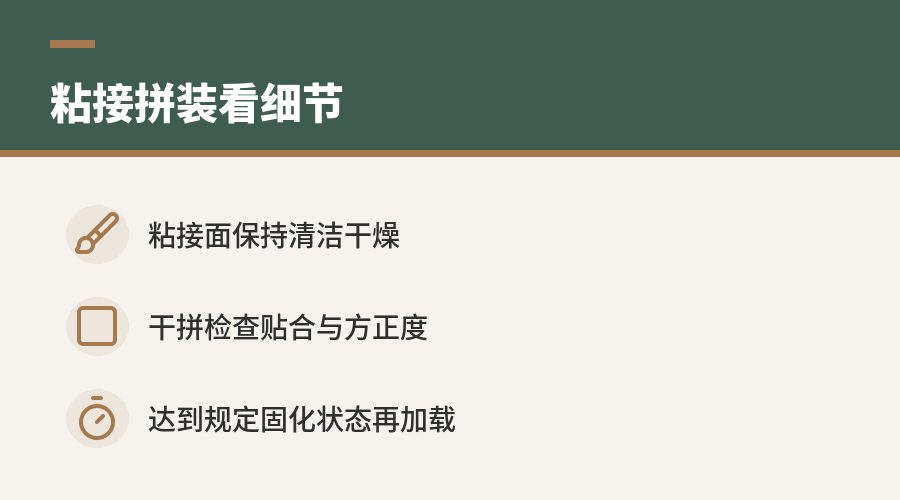

粘住了，不等于形成可靠连接
粘胶效果受胶种、基层状态、粘接面积和固化条件影响。石材表面若残留粉尘、水分、油污或切割浆液，胶层可能只粘在污染物上；表面看似牢固，受反复开关门或搬运振动后便会脱离。拼接前的清洁、干燥和试装，直接影响最终粘接质量。
胶层也并非越厚越好。板件切割不准时，施工者若用大量胶填补宽窄不一的缝隙，胶层会承担原本应由贴合面和连接结构传递的载荷。具体施胶厚度、开放时间和固化时间应按所用胶黏剂的技术要求执行，未充分固化前移动柜体，容易让接缝产生初始位移。
还要核对胶黏剂与石材、金属连接件及使用环境是否匹配。潮湿区域、灶具附近和温差较大的位置，对耐水性、耐温性及长期粘接性能有不同要求。胶的名称相似，并不代表用途和承载方式相同。
严丝合缝，关键在加工精度和受力路径
拼接面贴合得越完整，载荷越容易均匀传递。若切边不直、角度偏差或板面翘曲，局部接触点会承受较大应力，其他位置只能依靠胶层跨缝连接。柜体投入使用后，门板开合、抽屉拉动和台面载荷都会反复作用于这些薄弱点。
组装时可先进行干拼，检查转角贴合、层板端部接触和柜体方正度。两条对角线的差异可用于判断柜体是否发生菱形偏斜，水平尺和靠尺则可检查底部支撑及板件平直状态。允许偏差应依据设计图纸、石材规格和连接系统确定，不宜用一套数值套用所有柜体。
拼缝设计还要考虑载荷如何传到地面或墙体。若层板、侧板或台面边缘长期处于悬空状态，再牢的胶缝也可能因持续受力而松动。连续支撑、合理落点和准确定位，比单纯增加用胶量更有效。

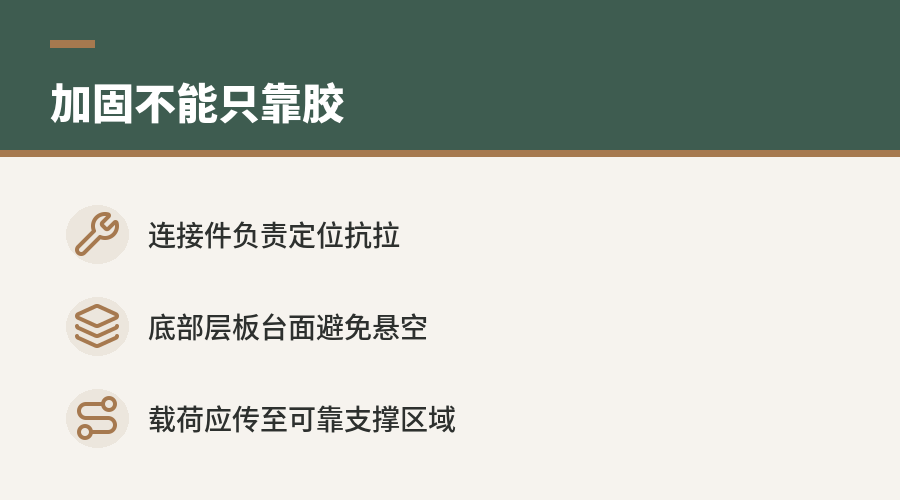

胶加连接件，作用并不相同
胶黏剂主要用于扩大接触面、限制微小位移并保持接缝连续。卡件、角码或其他机械连接件则负责定位、抗拉和约束板件分离，两者配合可降低单一胶缝承受全部载荷的风险。连接件的材质、数量和布置仍需结合板厚、柜体尺寸及受力位置设计。
卡件也不能随意安装。开槽或钻孔若距离石材边缘过近，可能形成新的应力集中点；紧固过度还可能导致崩边和隐裂。较稳妥的工艺顺序是先完成试装与定位，再清理粘接面、施胶、安装连接件并保持固定，待胶层达到规定固化状态后再加载和安装门板五金。
对于较高柜体、转角柜或承载较大的层板，仅在接缝处补胶通常不足。还应检查底部是否连续承托、背部是否具备侧向约束、五金受力是否直接传递到可靠连接区域。柜体稳定性来自完整的受力体系，单个“卡子”只解决局部连接问题。

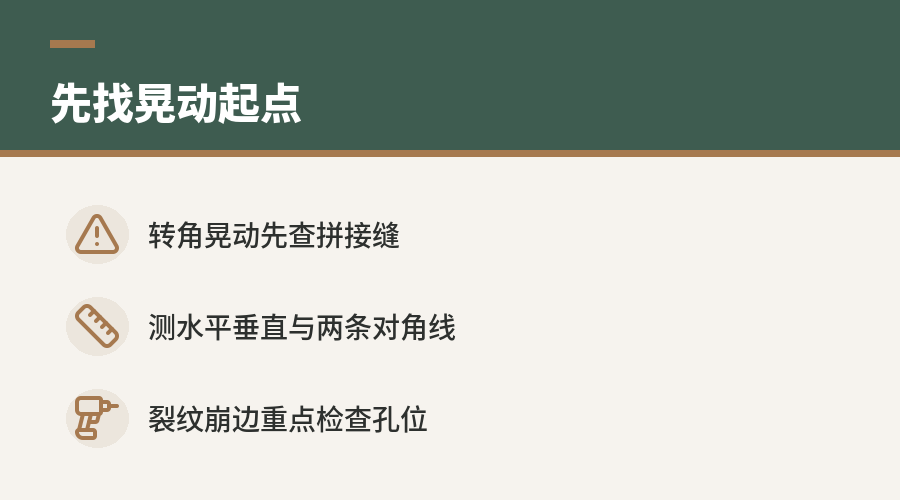

出现松动后，应按顺序排查
现场判断可以从无损检查开始，避免一上来就拆除全部柜体。先清空柜内载荷，观察晃动起点，再检查拼缝、固定点和支撑面；随后测量柜体水平、垂直及两条对角线，确认偏移范围。若存在裂纹、崩边或孔位损伤，还需评估板件是否继续具备承载条件。
排查重点可归纳为四项：
- 粘胶：胶种是否匹配，粘接面是否清洁，胶层是否连续，是否在固化前受力。
- 拼接：切边是否平直，转角是否贴合，缝隙是否均匀，有无用胶强行填补加工偏差。
- 加固：卡件、角码或框架是否设置在主要受力位置，连接点有无松脱或锈蚀。
- 支撑：底部、层板和台面是否存在悬空，柜体是否因地面不平或安装偏差而扭曲。
若只是胶缝开裂且板件完整，可根据原连接方式重新清理、定位、粘接并补足机械约束。若石材已经出现贯穿裂纹、严重崩边或连接孔扩裂，单纯向缝内补胶难以恢复原有承载能力，需要连同板件、连接点和支撑结构一起处理。松动是结果，粘接、拼接与组装加固才是判断责任来源的关键证据。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
