一批柜体板进场时，基材检测报告显示合格，安装几个月后却在水槽柜、窗边或沿海住宅中出现鼓包、翘边和饰面脱落。问题往往出在检测对象：送检的是贴面前的基材，实际使用的却是由基材、胶黏剂、饰面材料、封边和表面处理共同构成的成品板。基材达标只能说明其中一个环节满足要求，无法代表复合后的界面稳定性。

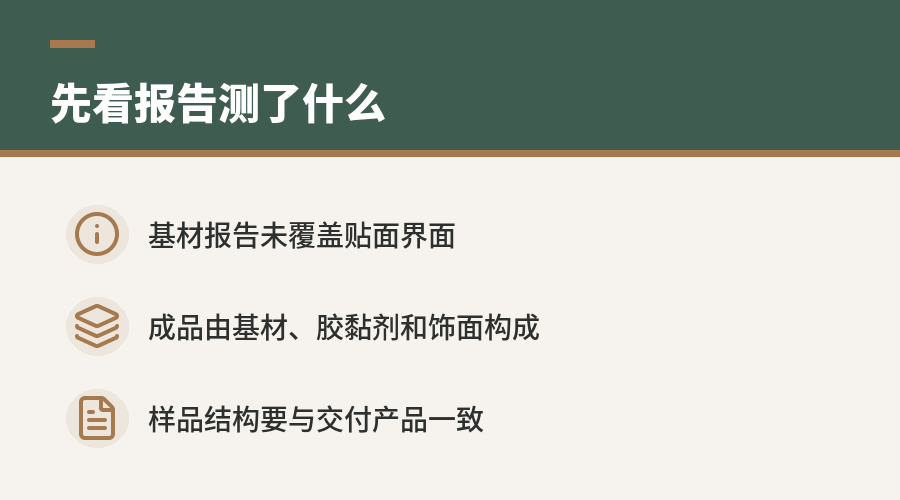

基材报告覆盖不了贴面界面
人造板基材检测通常关注含水率、胶合质量、力学性能、甲醛释放量等指标。贴面后，板材增加了胶层、浸渍纸、装饰膜、木皮或涂层，各层材料的吸湿、膨胀和热变形特征并不相同。
温度或湿度变化时，各层之间可能产生内应力。如果胶黏剂施胶量、热压温度、压力、保压时间或板坯含水率控制不稳定，缺陷可能在出厂时并不明显，经过环境循环后才表现为起鼓、开胶和脱层。成品饰面板的可靠性，取决于整套复合结构能否共同承受使用环境。

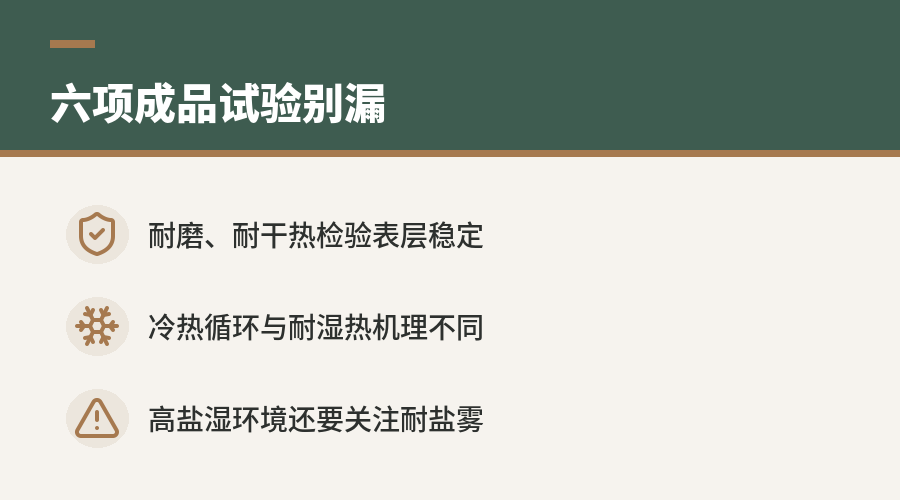

六类整体性能分别在验证什么
不同试验针对的失效机理并不相同，单项合格不能相互替代。检测时应按产品适用标准规定的试件尺寸、试验条件、循环次数和判定方法执行，避免用企业自定的简单浸泡或擦拭代替标准试验。
| 整体性能项目 | 主要模拟场景 | 重点观察问题 |
|---|---|---|
| 耐磨 | 台面、柜门和地板受到反复摩擦 | 饰面磨穿、失光、图案损伤、表层剥落 |
| 耐干热 | 热器皿、灯具或设备形成局部高温 | 变色、鼓泡、开裂、失光、胶层失效 |
| 耐冷热循环 | 空调启停、昼夜温差和季节变化 | 翘曲、裂纹、鼓包、层间剥离 |
| 耐污染 | 油污、饮料、清洁剂等接触表面 | 残留污斑、变色、溶胀、表面腐蚀 |
| 耐盐雾 | 沿海、高盐湿环境或船舶空间 | 表面劣化、边部侵入、金属配件腐蚀及界面失效 |
| 耐湿热 | 高温与高湿同时作用 | 吸湿膨胀、起鼓、脱层、饰面开裂 |
其中，耐冷热循环主要考察反复温差产生的疲劳效应，耐湿热则侧重持续高温高湿条件下的吸湿和胶层稳定性。两者诱发缺陷的路径不同，检测项目不宜合并理解。
“基材合格”等于成品合格，是典型误区
常见做法是采购方查看一份基材报告，确认板种、环保指标或胶合性能后，便将同批饰面板视为合格。这份报告没有覆盖饰面材料、贴面胶、热压工艺和后续养护，也未验证加工过程中是否引入新的缺陷。
另一种误区是仅检查饰面外观。刚下线的板材即使表面平整，也可能存在局部缺胶、胶层固化不足、内部水汽未充分释放等问题。外观检验适合发现显性瑕疵，环境与耐久试验用于暴露潜在界面失效。
还有企业以一块实验室样板代表全部产品，但量产时更换了饰面纸、胶黏剂、压贴设备或工艺参数。此时，原有检测结果与实际交付批次之间的对应关系已经减弱，需要重新确认代表性。
整体检测应覆盖真实产品结构
成品试样应与交付产品保持一致，包括基材类型和厚度、饰面材料、胶黏剂体系、贴面工艺及表面处理。若产品有单面贴、双面贴、不同平衡层或多种饰面组合，各结构的受力和吸湿平衡不同，不宜直接共用一组结果。
对于封边后的部件，还应区分“板面性能”和“部件整体性能”。板面试验主要评价饰面层及其胶合界面，带封边试件则更接近柜体使用状态，可暴露边部进水、封边开裂和转角脱胶等问题。检测报告中应明确样品是否封边，防止把裸板结果套用于成品部件。
盐雾环境下，还需关注板材与五金件的组合影响。腐蚀产物、紧固件锈蚀和连接孔周边吸湿，可能共同破坏饰面与基材的稳定性，因此船用、沿海或高盐环境产品更强调系统验证。
工厂质量控制不能只靠送检一次
整体性能检测适合验证产品设计和工艺能力，日常生产仍需配合过程控制。基材含水率、胶黏剂批次、施胶均匀性、热压参数、设备温度与压力偏差，都会影响最终界面质量。
出现以下变化时，应重新评估成品性能：
- 更换基材种类、供应商或厚度；
- 更换饰面纸、装饰膜、木皮或涂层体系；
- 更换胶黏剂类型、配比或供应批次；
- 调整热压温度、压力、时间或生产设备；
- 增加单面贴、双面贴、平衡层等新结构；
- 产品使用环境转向高湿、高温差或高盐区域。
批量交付前还应保留与订单对应的样板和工艺记录。后续出现鼓包或脱层时，可据此判断问题来自原材料波动、贴面工艺、储运受潮，还是安装现场的持续水汽侵入。

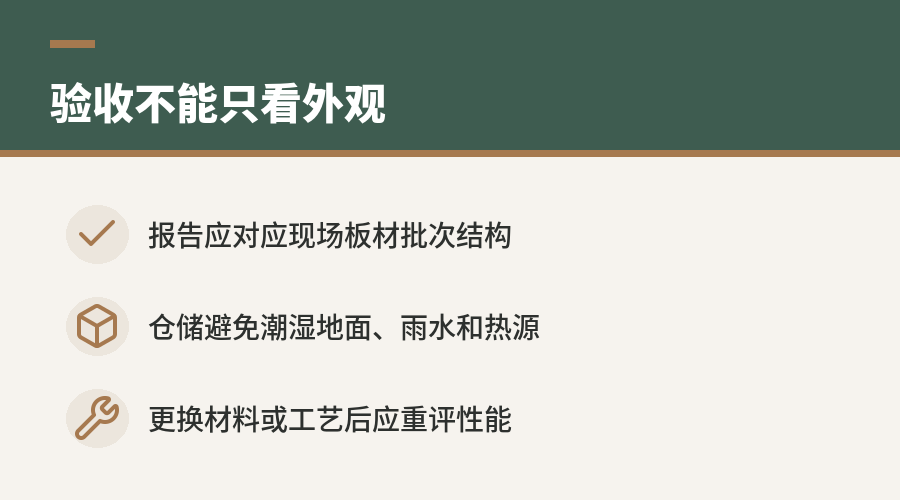

验收时要核对“报告中的板”和“现场的板”
采购与项目验收不宜只看报告首页的合格结论。报告中的样品名称、基材、饰面结构、厚度、生产批次和检测项目，应与现场交付物逐项对应。报告若只写“胶合板”或“人造板基材”，却没有描述贴面后的结构，便不能直接证明饰面成品通过了整体性能考核。
现场抽检还可观察板面平整度、边角起翘、局部鼓包、封边开裂和层间缝隙。安装前的仓储环境也应保持稳定，避免板材直接接触潮湿地面、雨水或持续高温热源。检测合格解决的是产品具备相应性能，储运和安装失控仍可能使板材提前失效。
一块饰面板是否可靠，最终要看交付状态下的完整结构。基材检测是基础，耐磨、耐干热、耐冷热循环、耐污染、耐盐雾和耐湿热等成品试验，才是在验证贴面后各层能否长期协同工作。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
