一块安装在近海船舱或内河设施中的胶合板，可能上午受潮，下午被阳光和热风晒干，夜间又因冷凝水重新吸湿。它面对的并非单一的“泡水”，而是含水率反复升降。连续放进沸水与经历“煮—干—煮”循环，看起来都很严苛，实际考察的失效机制并不相同。
水进入板材后，胶层承受了什么
木材具有吸湿性。单板吸水后会发生湿胀，失水后又会干缩；不同树种、纹理方向、单板厚度和含水率变化，会带来不同程度的尺寸变化。
胶合板由多层单板交错组坯，相邻层的纹理方向通常不同，各层变形会相互约束。水分反复进出时，胶层及其附近木材持续承受剪切、拉伸和压缩作用。板材耐久性测试的核心之一，是观察胶合界面能否经受这种反复变形。
胶层开裂也不一定意味着胶本身直接断裂。失效可能发生在胶黏剂内部、胶与木材的界面，也可能出现在胶层附近的木材组织中，因此测试后的分层情况、胶合强度和木材破坏特征需要结合判断。

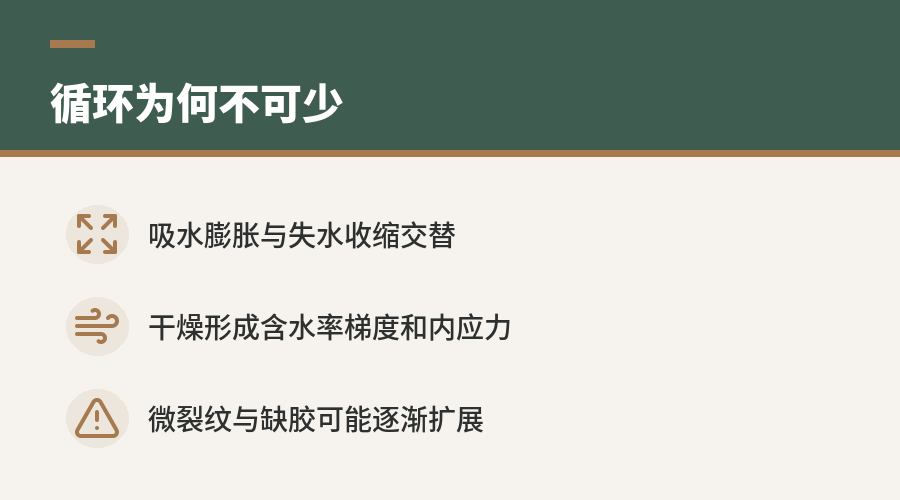

“煮—干—煮”重点模拟反复湿胀干缩
“煮—干—煮”属于加速循环思路。第一次煮水促使试件快速吸水和膨胀，随后干燥使单板收缩，再次煮水则让板材重新膨胀。一个循环内，胶合界面经历了方向相反的尺寸变化。
干燥阶段并非简单的等待步骤。水分从板材内部向外迁移时，表层和芯层的含水率变化速度不同，容易形成暂时性的含水率梯度和内应力。已有微裂纹、局部缺胶、胶层不连续或单板表面质量较差的位置，可能在循环中逐渐扩展。
这种方法更侧重胶层在湿胀、干缩交替作用下的疲劳老化。它与近海、内河环境中“受潮后晒干，再次受潮”的使用节奏更接近，但试验中的煮水和强制干燥仍属于加速手段，并不等同于板材实际经历了相同温度。
连续沸水更关注长期浸泡抗水性
连续沸水测试取消了中间干燥环节，试件长期处在高温、高含水状态。此时，水分持续向胶层和木材孔隙渗透，胶黏剂的耐水稳定性以及胶合界面对长期湿热作用的承受能力成为主要考察对象。
由于板材没有经历明显的干缩阶段，反复尺寸变化造成的疲劳效应相对较弱。测试结果更能反映持续浸水或长期高湿条件下，胶层是否出现软化、界面剥离和胶合性能下降。

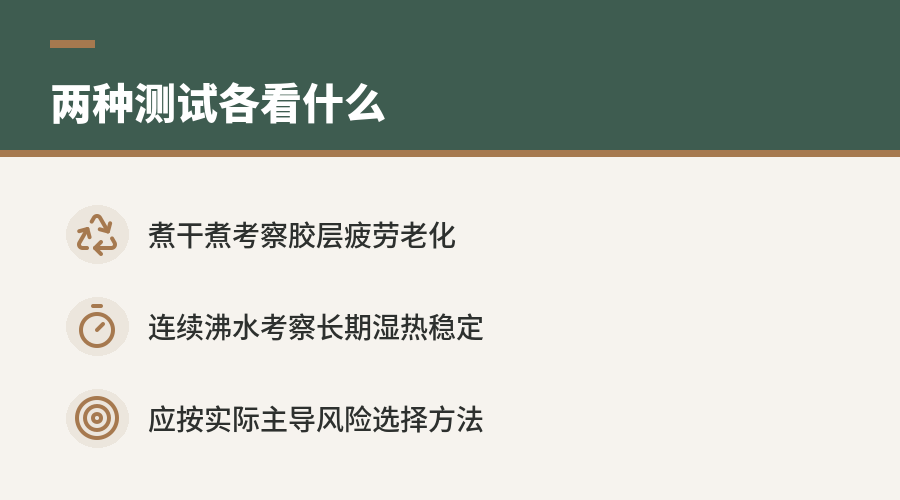

两种方法的关注点可概括为：
| 测试方法 | 主要环境作用 | 重点考察机制 | 更接近的使用工况 |
|---|---|---|---|
| “煮—干—煮”循环 | 吸水、干燥、再次吸水 | 湿胀干缩引起的胶层疲劳与裂纹扩展 | 潮湿与晒干频繁交替 |
| 连续沸水 | 持续高温浸水 | 胶层及界面的长期抗水、抗湿热能力 | 长期浸泡或持续高湿 |
测试越严苛，不代表越贴近实际
连续沸水时间更长，并不能直接推出它对所有使用环境都更有代表性。如果产品的主要风险来自昼夜干湿循环，单纯延长浸泡时间可能强化了抗水性考核，却没有充分触发干缩阶段产生的界面应力。
反过来，通过“煮—干—煮”循环的板材，也不能据此推断其在长期连续浸泡下具有相同表现。耐久性评价应先识别实际工况中的主导失效因素，再选择对应的加速方法。
加速程度同样要受到控制。煮水时间、干燥温度、干燥时间、循环次数、试件尺寸和取样位置都会影响含水率变化速度与应力水平，这些条件应依照同一产品标准执行。测试条件不同，即使都被简称为“水煮试验”，结果也不宜直接横向比较。

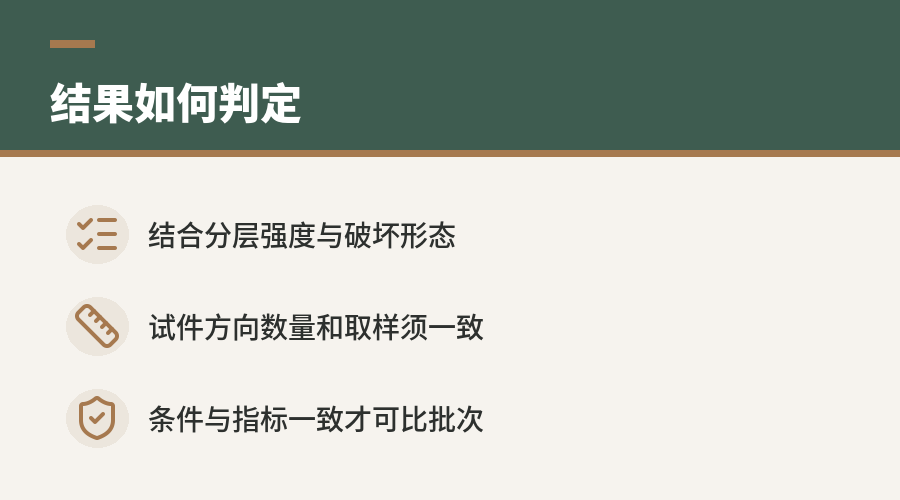

判定结果不能只看有没有开胶
试件从水中取出后，肉眼可见的分层是直观现象，但它只反映部分问题。胶合质量评价通常还要结合标准规定的试件制备、预处理、力学测试和破坏形态记录，区分胶层失效、界面失效与木材本体破坏。
若循环后出现局部鼓泡或端部开裂，还需核对缺陷位置。端部吸水速度通常高于板面，取样损伤、单板裂隙和边缘加工质量也可能影响结果，因此试件方向、数量和取样分布必须保持一致。
用于质量管控时，两类试验可以承担不同任务：连续沸水用于观察持续湿热下的抗水稳定性，“煮—干—煮”用于识别干湿交替造成的累积损伤。只有测试方法、试件条件和判定指标一致，批次之间的耐久性数据才具有可比性。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
