浸胶装饰纸底纸变薄，为什么更容易发白？

一张装饰纸印刷颜色正常，浸胶、热压后却出现大面积发白，问题未必出在印刷图案上。相同花色、相同设备条件下，换用克重更低的底纸，饰面可能突然变得发灰、发白，底层板材纹理也更容易隐约透出。这里牵涉到两个容易混淆的现象：透底和发白。

底纸克重降低，遮盖效率会先下降

浸胶装饰纸的底纸承担着支撑油墨、吸收树脂和遮盖基材颜色的作用。克重降低，通常意味着单位面积内的纤维材料减少，纸张厚度、紧密程度或遮盖能力可能随之下降。即使表面印刷颜色没有变化，纸张本身对深色基材、板面纹理和局部色差的遮蔽能力也会变弱。

在实际生产中，底纸克重并不等于纸张厚度，但两者通常存在一定关联，不能只看装饰纸表面的花色是否一致。对于同一类纸张和相近的生产条件，底纸减少后，单位面积能够承载和分散的树脂、油墨以及纤维结构都会发生变化。底纸变薄首先带来的，是饰面覆盖余量变小。

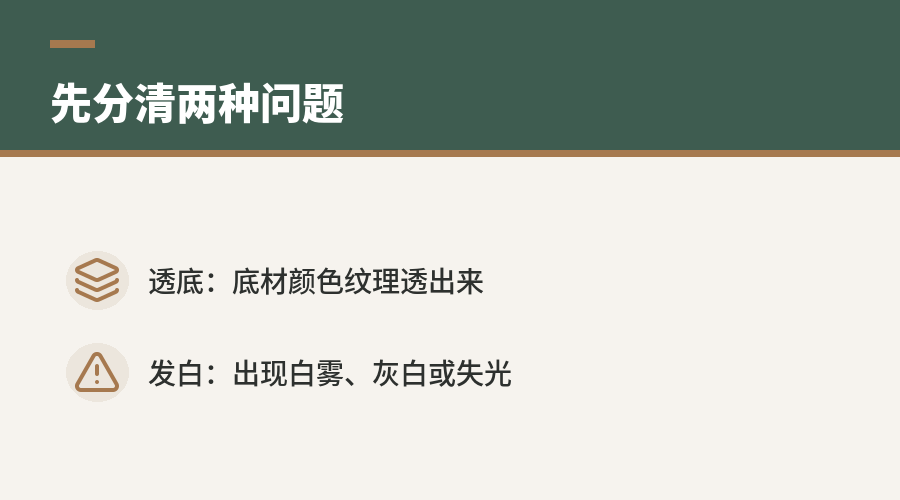

透底是指基材颜色、板面纹理或局部缺陷透过装饰层显现出来。例如浅色装饰纸压贴在颜色较深的板材上，饰面颜色可能被底层颜色“污染”，表现为局部发暗、花色不均或纹理隐约可见。

发白则更多表现为饰面局部失去通透感和饱和度，出现白雾状、灰白状或不均匀的浅色区域。它可能与纸张纤维结构、树脂浸润状态、热压过程中的流动和固化状态有关，底纸克重偏低会增加这种风险，但不能把所有发白都归因于底纸。

两者在外观上可能同时出现，因此现场容易把发白和透底混为一谈。判断时应分别观察：底层颜色是否清晰可辨、白斑是否呈雾状分布、同批纸张不同位置是否存在差异，以及热压前后外观变化是否明显。

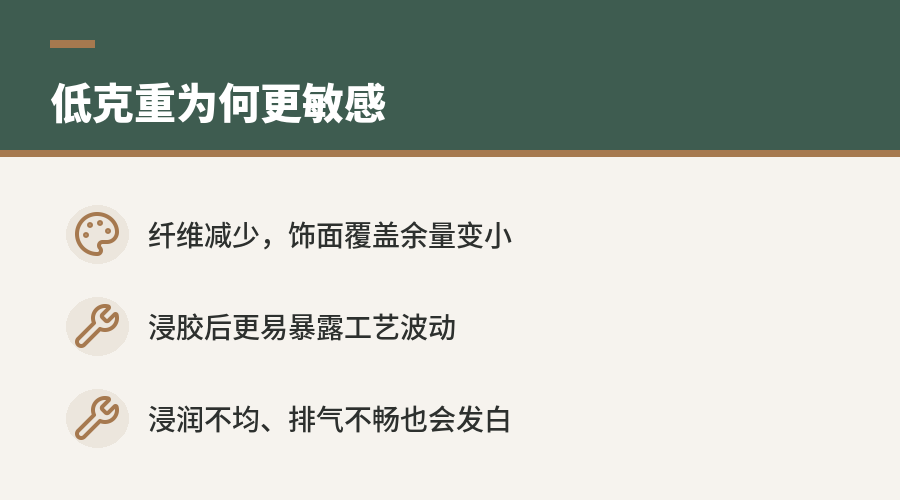

干燥状态下，纸张纤维会对光线产生散射，表面看起来可能具有一定的白度和遮盖力。经过树脂浸润后，纤维与树脂之间的光学差异发生改变，纸张的透光状态也会变化。底纸本身的遮盖余量较小时，基材颜色和板面不均就更容易影响最终外观。

浸胶量、树脂黏度、烘干程度和热压参数也会改变饰面的视觉效果。树脂不足、浸润不均或局部排气不畅，都可能造成外观发白；底纸克重降低后，纸张对这些波动的容忍范围会进一步缩小。换句话说，低克重底纸未必单独制造了问题，却可能让原本不明显的工艺偏差变得可见。

因此，同一种装饰纸在不同基材、不同浸胶量和不同热压条件下，结果可能并不相同。只拿一张成品饰面判断纸张是否合格，往往无法区分材料因素和工艺因素。

背涂油墨是在装饰纸背面增加一层具有遮盖作用的油墨，用于削弱基材颜色或纹理对饰面的干扰。它针对的是装饰纸遮盖能力不足造成的透底问题，尤其适用于浅色、低饱和度或对底材颜色较敏感的花色。

但背涂油墨不能代替足够克重的底纸，也不能从根本上修复树脂浸润、排气、热压压力和固化状态造成的发白。若白斑来自树脂分布不均或纸张局部未被充分浸润，单纯增加背涂油墨可能只会改变底色遮盖效果，无法消除白雾和失光。

背涂油墨的功能边界是改善透底，不是包治发白。 使用背涂后仍需确认油墨与浸渍树脂的相容性、附着状态和热压后的颜色稳定性，否则可能引入新的色差、掉墨或层间结合问题。

来料检验时，应记录底纸克重、厚度、白度、遮盖相关指标及批次信息，不能只按花色或供应商名称判定是否等同。对于同一花色，若底纸克重发生调整，应重新进行浸胶、热压和基材匹配验证。18厘、16厘等板材规格本身不能直接说明装饰纸是否适配，真正影响结果的是纸张、树脂、基材和工艺参数的组合。

验证样品时，可以设置不同底材颜色或不同板面状态，观察压贴前后是否出现透底、发灰和白斑。对出现问题的样品，应分别检查装饰纸背面、树脂浸润均匀性、浸胶量、烘干状态以及热压后的表面光泽。若加用背涂油墨后透底改善，但白斑仍然存在，说明问题至少有一部分并不属于单纯的遮盖不足。

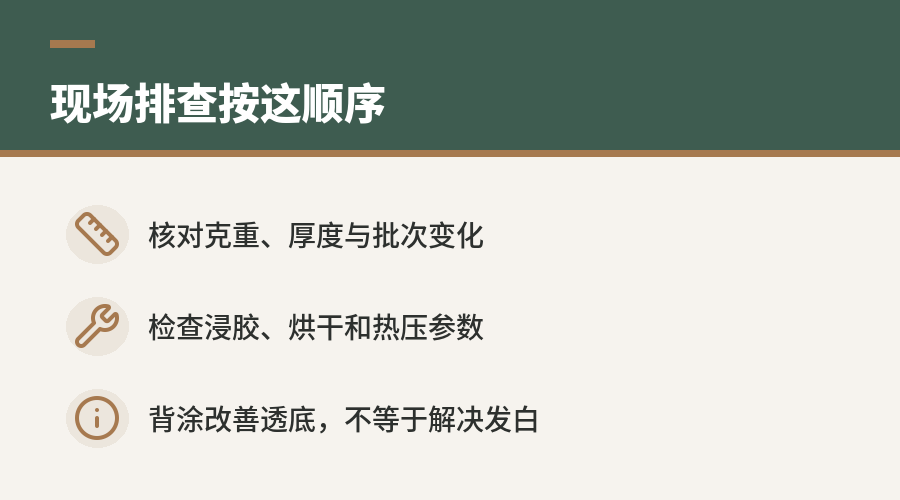

现场判断可以按以下顺序进行：

当底纸克重降低时，饰面的容错空间会变小。若同时叠加浅色花色、深色基材、低质量板面或不稳定的浸胶热压条件，透底和发白就可能在成品上集中出现。把两种现象分开识别，再针对遮盖和浸润分别处理，才能避免用背涂油墨去解决它无法解决的问题。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
