同一条板材生产线，换用木质素、单宁类无醛胶后，成品检测可能通过了，但车间却出现了新的麻烦：胶液颜色偏深，木材含水率波动时粘接不稳定，压机节拍也被拉长。问题往往不在“能不能粘”，而在于胶液与木材、设备和生产节奏是否匹配。
“无醛”描述的是配方中是否使用醛类反应物，不能直接等同于颜色浅、固化快或适合所有板材。木质素、单宁属于含有活性基团的天然高分子，经过改性或与其他组分复配后可以用于木材胶接，但其工艺表现与传统脲醛树脂、酚醛树脂并不相同。

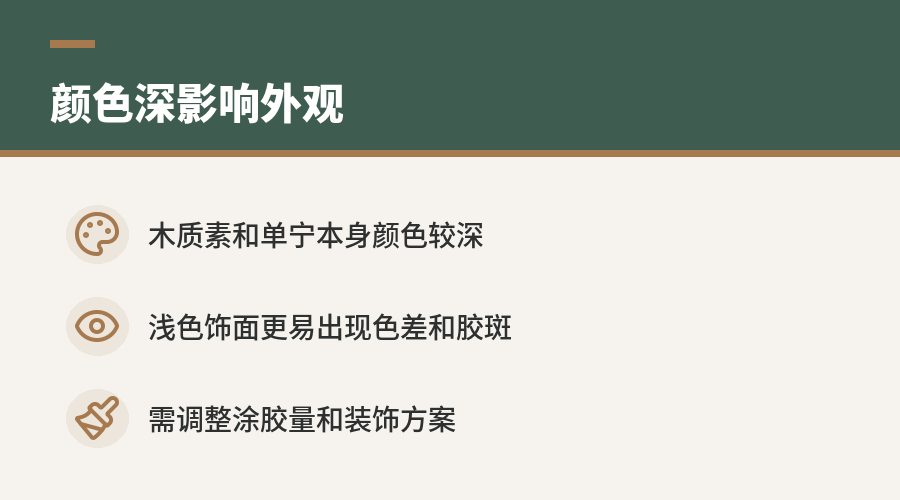

颜色深，影响的不只是外观
木质素和单宁本身通常带有棕色、红棕色或深色调。以它们为基础的胶液，即使经过改性，颜色也可能比浅色合成树脂明显，尤其在胶层较厚、涂胶量偏大或板材表面较薄时更容易显现。
这种颜色对不同产品的影响不同：
| 应用位置 | 可能出现的影响 |
|---|---|
| 芯层或结构层 | 外观影响较小，但仍需关注胶斑和局部渗色 |
| 多层板单板胶合 | 胶线颜色可能透过浅色单板，影响表面观感 |
| 贴饰面、浅色木皮 | 胶液渗入木材后，可能造成局部色差 |
| 边部、开槽和封边区域 | 胶液溢出后更容易被看见，增加清洁和返工 |
因此，颜色深不代表粘接性能一定差，却会压缩产品设计和工艺调整的空间。工厂若生产白橡、枫木、浅色科技木皮等产品，往往需要重新设定涂胶量、单板厚度和表面装饰方案。

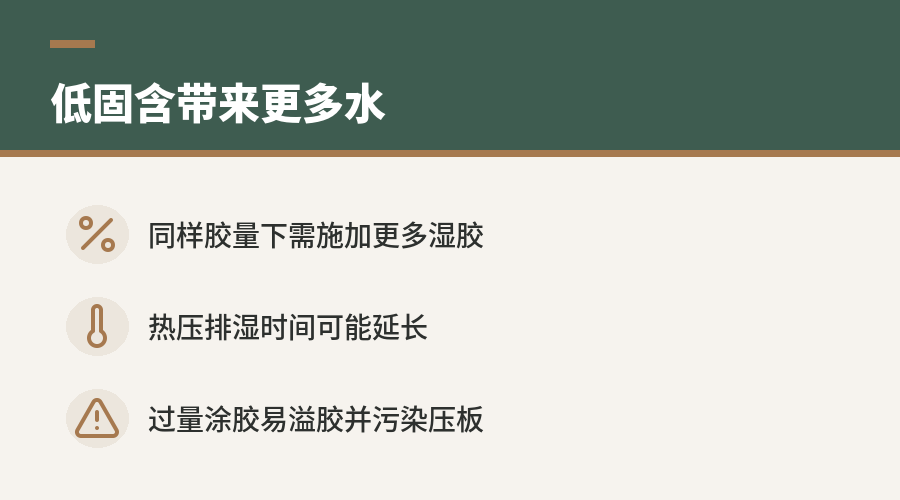

固含量低，会把水带进生产线
固含量指胶液中非挥发性有效物质所占的比例。木质素、单宁类无醛胶的具体固含量取决于配方，部分产品为了保证流动性和施工性，会加入较多水分，使胶液的固含量相对偏低。
同样的有效胶量下，固含量越低，需要施加的湿胶量就越多。结果可能表现为：
- 胶层带入的水分增加，热压时需要更长时间排出；
- 板坯内部蒸汽压力升高，脱模或冷却不足时更容易出现鼓泡、分层；
- 为达到粘接强度而提高涂胶量，可能带来溢胶、污染压板和边部清洁问题；
- 后续砂光、裁切或封边前，需要增加养生时间，生产节拍随之下降。
如果单纯减少涂胶量，又可能造成局部缺胶、胶合强度不足或耐水性能波动。低固含量带来的核心矛盾，是有效胶量、带水量和压机时间之间需要重新平衡。
这也是实验室样件与大批量生产出现差异的常见原因。实验室通常能控制板材含水率、涂胶量和热压时间，连续生产则会受到木材批次、环境湿度、设备速度和胶液温度的共同影响。
木材含水率要求高，波动会放大工艺问题
木材并非完全干燥的惰性材料，含水率会影响胶液的润湿、渗透、流动和固化。木质素、单宁类胶黏剂对水分条件较敏感时，板材含水率一旦超出配方适用范围，胶接效果可能明显变化。
木材含水率偏高时，胶液中的水分更难排出，热压过程中容易形成较大的蒸汽压力；同时，胶液可能被木材表面过度稀释，固化速度下降。含水率偏低时，木材表面吸液速度可能过快，胶液来不及形成连续胶膜，也会影响有效接触面积。
生产现场通常需要同时关注以下参数：
- 木材不同批次的含水率均值和离散程度；
- 单板、刨花或纤维原料在仓储和上线前的水分变化；
- 胶液温度、黏度和使用时限；
- 涂胶量、施胶均匀性与开放时间；
- 热压温度、压力、保压时间及卸压方式。
这里的关键不是把含水率固定在某一个适用于所有产品的数字，而是按照胶黏剂供应商的工艺窗口制定原料标准，并通过抽检确认实际波动。若只检测成品强度，不记录原料水分和胶液状态，出现分层时往往很难追溯原因。

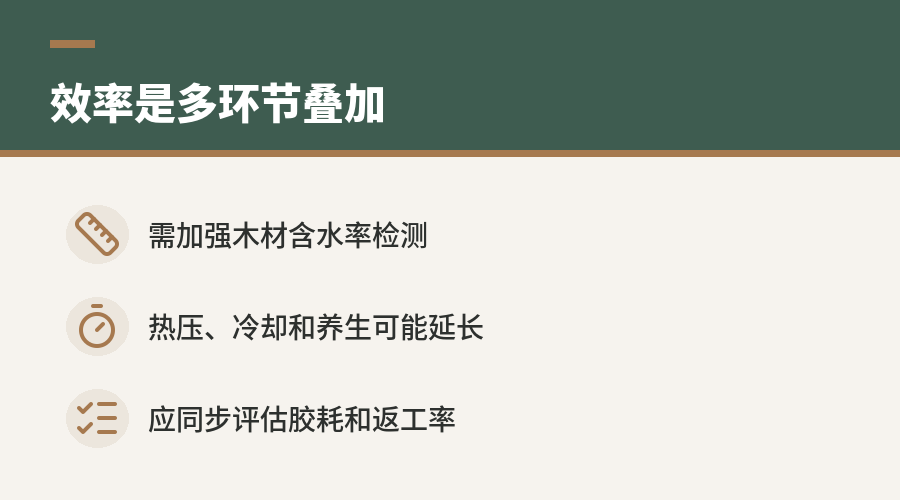

效率降低，通常发生在多个环节
木质素、单宁类无醛胶对生产效率的影响，不一定表现为某一个工序完全停摆，更多是多个小环节叠加。比如，胶液需要更严格的搅拌和过滤，板材需要更窄的含水率范围，热压周期需要延长，成品还要增加养生和外观筛选。
工厂可以把影响拆成三类来核算：
| 环节 | 可能增加的工作 |
|---|---|
| 备料 | 增加含水率检测、分批存放和上线排序 |
| 涂胶与组坯 | 调整涂胶量、黏度、开放时间和清洁频次 |
| 热压与后处理 | 延长保压或排湿时间，增加冷却、养生和外观检验 |
这并不意味着木质素、单宁类无醛胶无法用于规模化生产，而是其适配成本不能只按每公斤胶水价格计算。真正需要比较的，是单位合格板材的胶耗、压机占用时间、返工率、设备清洁频次和质量波动。
评价这类胶黏剂时，除了甲醛释放量，还应同步看胶合强度、耐水性、固化速度、颜色、储存稳定性和对木材含水率的容忍范围。“无醛”解决的是一种排放或配方诉求，不能替代对施工性能和生产效率的完整评估。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
