一块板材在常温水中看不出异常，经历沸水蒸煮和长时间烘干后，胶层却可能出现裂口。这类变化往往与单板之间的胶合稳定性有关，也是海洋板基材进行浸渍剥离检测时重点观察的现象。
浸渍剥离检测通过连续的吸水、受热和失水过程，加速暴露胶层中的薄弱部位。检测关注的并非板面是否褪色或变形，而是各层单板之间有没有脱层、开胶。
检测流程如何进行

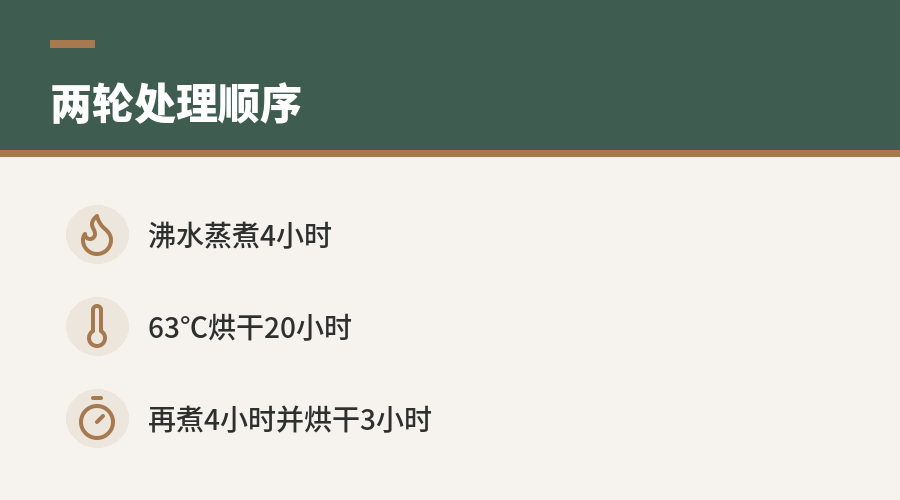

海洋板基材试件需要完成两轮沸水处理，并在两轮处理之间进行较长时间的烘干。完整流程如下：
| 顺序 | 处理方式 | 时间 |
|---|---|---|
| 1 | 放入沸水中蒸煮 | 4小时 |
| 2 | 放入63℃烘箱中烘干 | 20小时 |
| 3 | 再次放入沸水中蒸煮 | 4小时 |
| 4 | 再次放入63℃烘箱中烘干 | 3小时 |
| 5 | 检查胶层 | 观察脱层或开胶情况 |
两次沸水蒸煮和两次烘干必须按顺序完成。如果减少其中一个环节，试件经历的湿热循环就会改变，检测结果也不能与完整流程直接比较。
为什么要反复“煮湿再烘干”

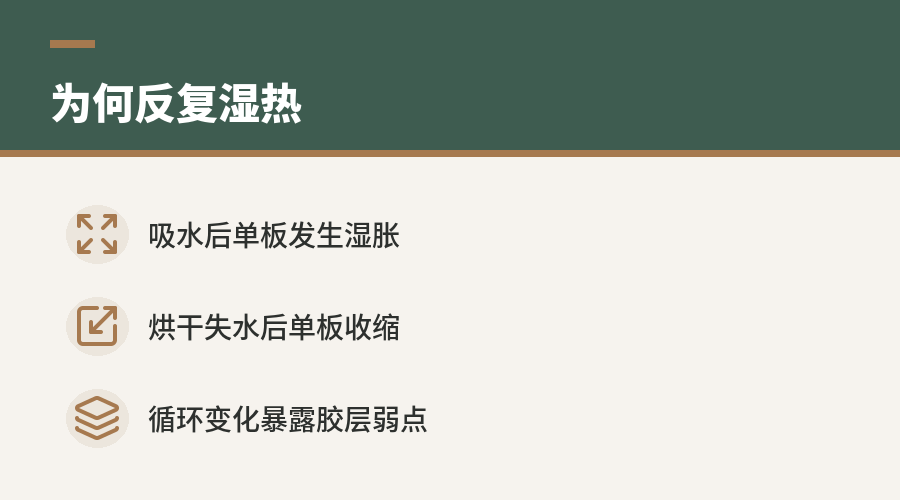

沸水蒸煮时，水分会从试件边缘及材料内部通道进入板材。木质单板吸水后发生湿胀，胶层及其界面同时承受高温和水分作用，原本胶合不足的位置可能逐渐显现。
随后进行63℃烘干，单板失水收缩，各层材料之间会产生新的尺寸变化。第一轮长达20小时的烘干，使试件经历较充分的干燥过程；第二次沸水蒸煮，则再次让已经收缩的材料吸水膨胀。这种反复湿胀与干缩，比单次浸水更容易暴露胶合界面的薄弱点。
与普通胶合板检测有何差别
原始检测语境中，不同胶合板的浸渍剥离条件存在明显差异：
| 检测对象或条件 | 水处理 | 烘干处理 |
|---|---|---|
| 普通胶合板示例 | 35℃水中浸泡2小时 | 63℃烘干3小时 |
| 较严格胶合板示例 | 63℃水中浸泡3小时 | 63℃烘干3小时 |
| 海洋板基材 | 沸水煮4小时，共两次 | 63℃烘干20小时，再烘3小时 |
差别集中在水温、处理时间和循环次数。海洋板基材面对的是沸水环境，并且要重复一次完整的湿热冲击，因此不能用普通胶合板的短时浸泡结果代替。
最后检查的是什么

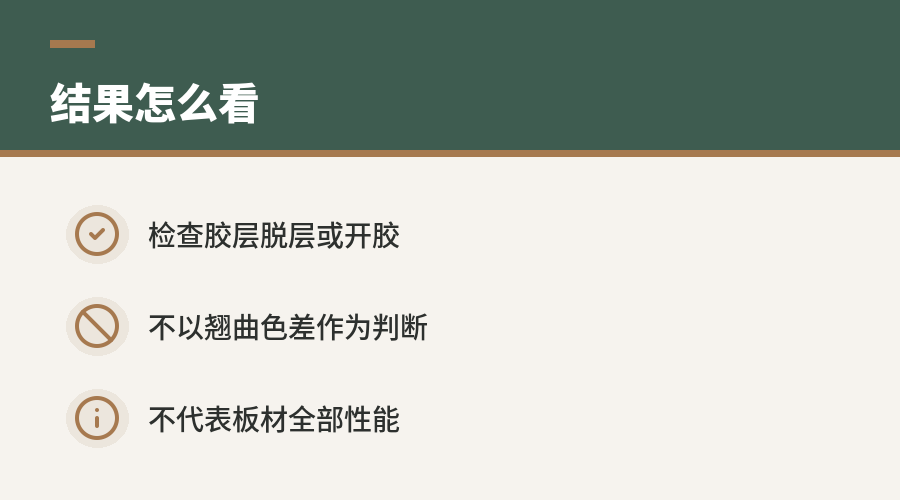

完成最后3小时烘干后，检测人员检查试件胶层是否出现剥离。所谓脱层或开胶，是指相邻单板之间的胶合界面发生分离，而不是单看板面是否翘曲、起毛或产生色差。
判断时应围绕胶层状态进行，并保持试件制备、加热条件、计时方式和检查口径一致。否则，同一种板材也可能因操作差异得到不可直接比较的结果。
检测结果能说明什么
浸渍剥离检测反映的是基材胶合界面承受连续湿热循环的能力。试件出现脱层或开胶，说明相应位置的胶合完整性未能经受这套处理；未观察到剥离，则表示试件在规定流程下保持了胶层完整。
这项检测不等同于把家具实际使用多年，也不能单独代表板材的全部性能。它针对的是胶层耐湿热作用后的剥离表现，不直接评价饰面耐磨、尺寸稳定性、甲醛释放量或成品结构强度。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
