一块胶合板表面平整、切口完整，并不代表内部胶层足够稳定。板材受潮后，木材单板会吸水膨胀；进入干燥环境后，又会失水收缩。胶层能否承受这次湿热变化，可以通过浸渍剥离试验观察。
这项检测具体怎么做

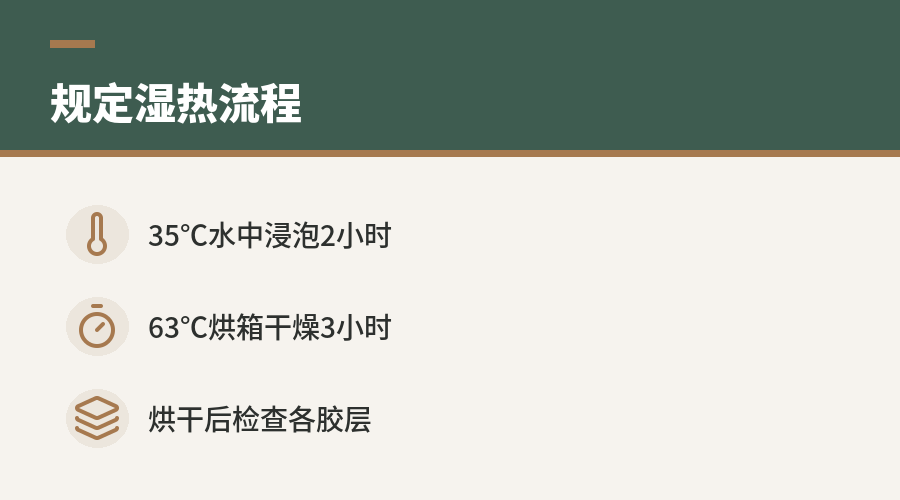

普通胶合板的一种浸渍剥离检测方法，由浸水、烘干和检查三个环节组成。试件先放入35℃水中浸泡2小时，再转入63℃烘箱烘干3小时，最后检查各胶层是否出现脱层。
| 检测环节 | 条件 | 时间 | 主要作用 |
|---|---|---|---|
| 水中浸泡 | 35℃ | 2小时 | 让水分进入试件，使单板产生吸湿膨胀 |
| 烘箱干燥 | 63℃ | 3小时 | 促使试件失水收缩，增加胶层承受的内应力 |
| 胶层检查 | 按相应标准执行 | 烘干后 | 观察胶合界面是否发生剥离 |
水温、浸泡时间、烘箱温度和烘干时间共同构成检测条件。任何一项发生变化，试件承受的湿热作用都会不同，因此结果不能直接横向比较。

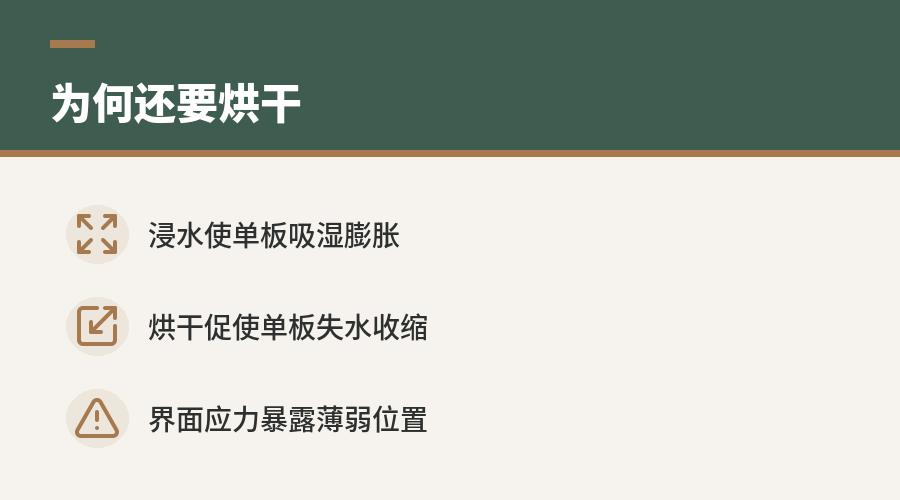

为什么浸水后还要烘干
只浸水时，木质单板吸水后会发生尺寸变化，但部分胶合缺陷未必立即显现。随后在63℃环境中烘干，单板开始收缩，相邻单板因纹理方向、含水状态和变形程度不同，会在胶合界面形成应力。
如果胶黏剂固化不足、涂胶不均，或者胶合界面存在局部缺胶，湿胀干缩可能使这些薄弱位置张开。浸泡与烘干的组合，检测的是胶层经历一次规定湿热过程后的完整性。
检查的重点是胶层
试验结束后，检查对象是单板之间的胶合界面。若相邻单板沿胶层分开，通常称为剥离或脱层；木材自身开裂、边角磕碰和胶层剥离则属于不同现象，记录时不宜混为一谈。

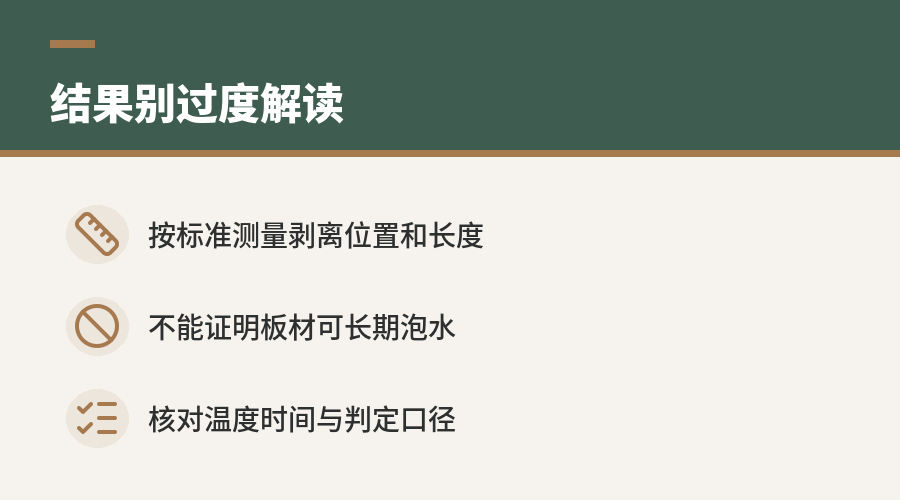

实际判定通常还会涉及剥离出现的位置、长度及相应限值。这些细节应依据所采用标准的试件制备、测量和判定条款执行，不能仅凭“看起来没有散开”作出合格结论。检测条件相同、观察口径一致，结果才具有可比性。
它能说明什么
这项方法可以帮助识别普通胶合板的胶合薄弱点，并用于评价规定条件下的耐湿胶合表现。如果同批试件频繁出现胶层张开，问题可能与胶黏剂状态、施胶均匀性、组坯操作或热压固化有关，仍需结合生产记录进一步定位。
它不能单独证明板材可以长期泡水，也不能直接代表成品家具在所有潮湿环境中的寿命。家具的受潮风险还与封边、饰面、开孔处理、安装位置和长期使用条件有关。因此，浸渍剥离结果反映的是特定试验条件下的胶层表现，而非对整块板材全部性能的概括。
同一个结果，前提必须一致
“泡过水没有开胶”只有在试验条件明确时才有技术意义。常温短时浸泡、35℃浸泡2小时，或者改变烘干温度与时间，对胶层形成的作用并不相同。
核对检测结果时，至少应确认以下信息：
- 试件是否按规定位置和方式制取；
- 水温是否保持在35℃；
- 浸泡时间是否达到2小时；
- 烘箱温度是否为63℃；
- 烘干时间是否达到3小时；
- 胶层剥离是否按对应标准测量和判定。
缺少这些条件，单独展示一块浸过水的板材，很难形成可复核的质量结论。对普通胶合板而言，这套“35℃浸泡2小时，再以63℃烘干3小时”的流程，价值就在于用统一的湿热条件暴露胶层问题。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
