海洋板为什么要把胶层煮两轮再烘干

一块板材从工厂出货时边缘完整，经过几轮潮湿与干燥后却出现分层，问题可能并不在表面饰面，而在内部胶层。判断胶合板能否经受这种反复变化，常用的一项检测叫“浸渍剥离”。海洋板相关标准对这项检测设置了更长、更严苛的热水浸泡和烘干流程。

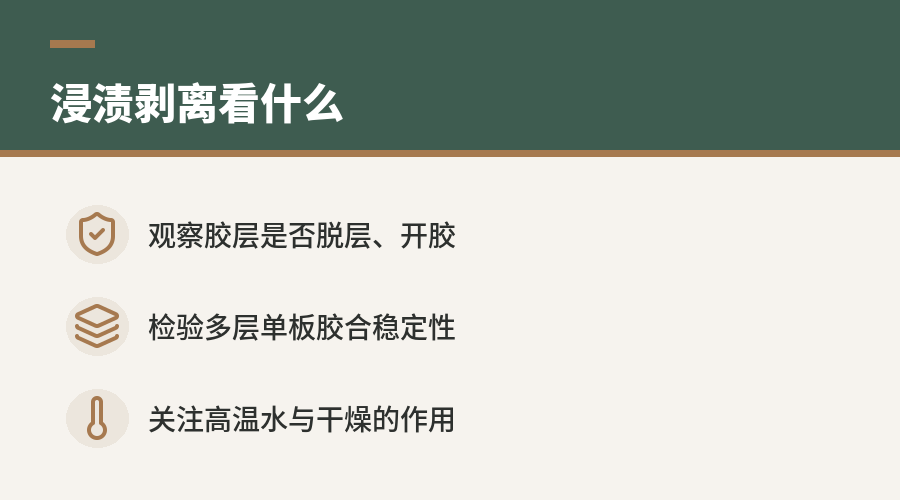

浸渍剥离检测看什么

胶合板由多层单板交错组坯，再通过胶黏剂压合而成。浸渍剥离检测并不是单纯观察板材吸了多少水，而是考察胶层在高温水和干燥环境反复作用后，是否出现脱层、开胶等问题。

检测时，试件会经历“浸泡、烘干”过程。水分会进入木材和胶层附近，烘干则会带来水分快速减少以及材料收缩变化，胶层如果结合不牢，就可能在这个循环中暴露缺陷。

这项检测关注的是胶合结构的耐久稳定性，不等同于板材可以长期泡水使用。检测合格只能说明试件在规定条件下达到相应要求，实际家具仍会受到封边、开孔、安装环境和长期含水率变化的影响。

原始语境中提到的普通胶合板浸渍剥离检测，条件为：

这类检测通过较温和的水温和较短的循环时间，观察胶层在规定条件下的结合状态。试件完成浸泡和烘干后，需要检查胶层是否出现连续或明显的脱开现象。

不同标准、产品类别和检测方法可能对应不同的试件要求与判定规则，实际判定应以产品执行的具体标准文本为准。仅凭商家口头说法，无法判断某块板材究竟按照哪一套条件检测。

相对严格的胶合板检测，会将浸泡条件提高到63℃，并延长浸泡时间：

与35℃水中浸泡2小时相比，63℃水中浸泡3小时对胶层的热湿作用更强。随后进行烘干，可以进一步检验胶层在温度变化和水分变化共同作用下的稳定性。

这个对比说明，浸渍剥离检测的严格程度，取决于水温、浸泡时长、烘干时长以及循环次数等条件。检测名称相同，具体条件不同，代表的耐受要求也可能不同。

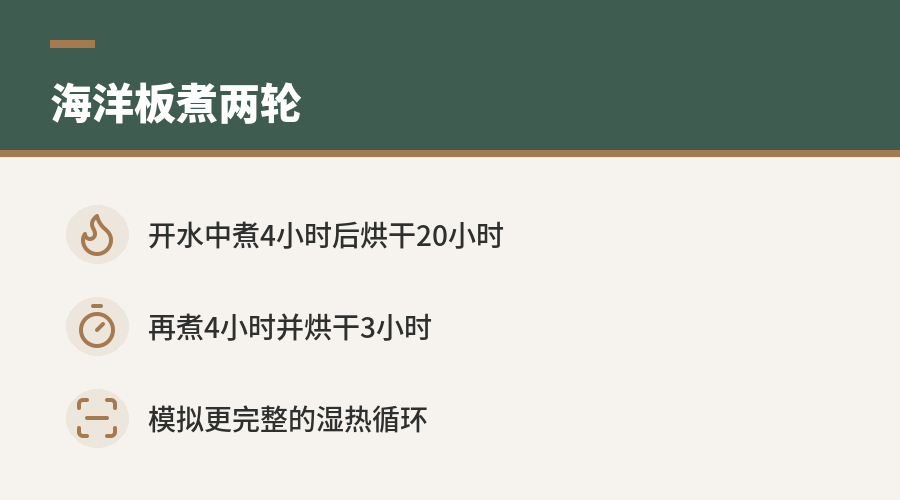

海洋板采用船用胶合板及其地板相关标准，基材浸渍剥离检测的流程更长，条件也更苛刻。根据原始知识点，试件需要依次经历：

这里的关键不只是“开水”这个温度条件，还包括两轮高温水煮，以及中间长达20小时的烘干。胶层在第一次水煮后接受充分干燥，再次进入高温水环境，相当于接受了更完整的湿热循环考验。

海洋板相关标准把浸渍剥离设置成多阶段循环，核心目的在于检验胶层经过反复湿热变化后是否仍保持结合。如果胶合强度不足、胶黏剂耐水耐热性不够，或生产过程中的组坯和热压控制存在问题，脱层风险可能在这一过程中显现。

浸渍剥离检测针对的是板材基材内部的胶合质量。检测时，实验人员会重点观察单板之间的胶层是否出现开裂、脱开或分层，而不是只看板材表面是否平整。

一块板材的实际使用表现还与多个环节有关。家具加工中的锯切、钻孔、铣槽会暴露内部结构，封边质量会影响水分从边缘进入，安装位置的通风、受潮和清洁方式也会改变板材长期所处的环境。

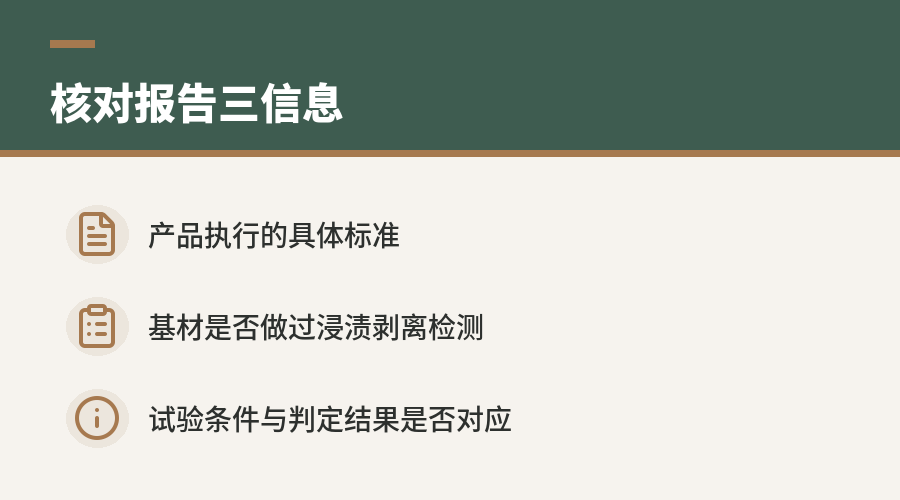

因此，消费者或定制企业在核对海洋板时，可以询问三个信息：产品执行的具体标准是什么，基材是否做过浸渍剥离检测，检测报告中的试验条件和判定结果是否与该产品对应。“通过浸渍剥离检测”应当结合标准名称、检测条件和报告信息一起判断，不能只看“海洋板”三个字。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
